Всегда нажимайте (.), при вводе мегагерц, например (.), (5), (9), (4), для частоты кГц, заканчивайте последовательность нажатием (ENTER).

Нажмите (4), (.), (7), (2), (2) для 4.722 МГц.

При ошибке нажмите (ENTER) и повторите набор.

Пример 2.

Ввод частоты коммерческого диапазона 466.0 МГц, режим FM.

1. Нажать (DIAL).

2. Нажать (MODE).

Нажать (UP/DOWN) или вращать ручку настройки до появления символа FM на ЖКИ-дисплее.

Для ввода нажать (ENTER).

1. Нажать (STEP), (5), затем (ENTER). Установили шаг перестройки диапазона 5 кГц.

2. Нажмите (4), (6), (6), (.), (0) затем (ENTER).

Приемник сейчас настроен точно на 466.0 МГц, режим FM.

При ошибке нажмите (ENTER) и повторите набор.

Пример 3.

Ввод частоты УКВ диапазона 101.8 МГц, режим FM («Русское радио»)

1. Нажать (DIAL).

1. Нажать (MODE).

Нажать (UP/DOWN) или вращать ручку настройки до появления символа WFМ на ЖКИ-дисплее.

Для ввода нажать (ENTER).

1. Нажмите (1), (0),(1), (.), (8) затем (ENTER).

Cейчас приемник настроен точно на 88.3 МГц, режим WFМ.

2. Детектор поля D 006.

Теоретическая часть

Детектор D 006 предназначен для оперативного обнаружения радиопередающих прослушивающих систем промышленного шпионажа (РС).

Данный прибор является конечным элементом поиска подобных устройств и позволяет в конкретной обстановке выявить и локализовать скрытно установленные РС.

Принцип действия D 006 основан на широкополосном детектировании электрического поля, что дает возможность регистрировать РС независимо от вида модуляции.

Технические характеристики детектора D 006:

Характеристика	Значение
Питание	9В
Потребляемый ток	30 Ма
Габариты D 006	1286320(мм)
Диапазон частот	501000(МГц)
Чувствительность (f=110МГц)	0,5мВ
Чувствительность (f=800МГц)	3мВ
Динамический диапазон индикатора	40дБ

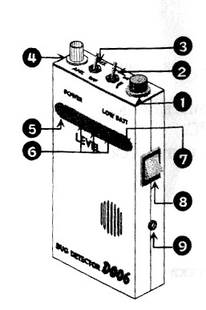

Общее описание:

1. Выключатель питания и регулятор порога срабатывания

2. Выключатель тонального звукового сигнала

3. Выключатель аттенюатора

4. Разъем для подключения антенны

5. Индикатор включения питания

6. Индикатор уровня электрического поля

7. Индикатор разряда аккумулятора

8. Выключатель системы акустической обратной связи

9. Разъем для подключения зарядного устройства

Радиус обнаружения детектора зависит от излучаемой мощности прослушивающей системы, электромагнитной обстановки в обследуемом помещении и составляет при мощности РС 5мВт порядка 1м.

Возможность включение аттенюатора облегчает работу в условиях сложной электромагнитной обстановки, присущей крупным промышленным центрам, за счет ослабления входного сигнала. Данный режим полезен и в случае точного обнаружения мощных РС.

Наличие системы акустической обратной связи («акустической завязки») позволяет исключить ложные срабатывания детектора на локальные электромагнитные поля и идентифицировать находящееся в помещении РС по характерному звуковому сигналу.

Восьмисегментная логарифмическая светодиодная шкала и тональный звуковой сигнал обеспечивают наглядность и удобство при работе с прибором.

Практическая часть

Порядок работы:

1. Установите регулятором (1) положение max чувствительности. Для этого, находясь на относительном удалении от предполагаемых мест установки РС (например, в свободном от мебели центре комнаты), поворачивайте ручку регулятора вправо до начала загорания второго сегмента шкалы индикатора (6) (выключатель (3) при этом должен находиться в положении «OFF»).

2. В случае, если при максимальном загрубении чувствительности детектора (регулятор (1) повернут против часовой стрелки до упора) на индикаторе (6) горит более двух сегментов, что говорит о высоком уровне электромагнитных полей на объекте, включите аттенюатор (выключатель (3) в положении «АТТ»). Это позволит Вам работать в данных условиях при соответствующем уменьшении максимальной дальности обнаружения примерно в 2–3 раза.

3. В процессе работы с прибором могут создавать помехи побочные излучения бытовых электроприборов, телевизоры, компьютеры, различные наводки от проводов сети 220В50Гц. Предварительно изучите характер их действия и особенности распространения.

4. При осмотре объекта проводите антенной прибора вдоль предполагаемых мест установки РС. Увеличение количества одновременно горящих светодиодов индикатора (6) и усиление тона звукового сигнала позволят Вам точно установить их месторасположение.

5. Для уменьшения чувствительности и соответственно повышения точности локализации РС плавно поворачивайте регулятор (1) против часовой стрелки.

Для однозначной идентификации включите акустическую завязку (систему акустической обратной связи) (выключатель (8) в положении «AUD»). На нахождение РС в зоне обнаружения детектора однозначно укажет характерный звуковой тон. В противном случае будет прослушиваться хаотичный шум.

6. Для более точного определения меняйте ориентацию антенны.

Дополнительные рекомендации:

1. Некоторые типы РС включают свои радиопередающие блоки только в случае наличия какого-либо звукового шума в помещении. Поэтому перед проведением осмотра включите один из стандартных источников звука: например радиоприемник.

2. Во избежание отключения на время проверки дистанционно управляемых систем не ведите предварительных и сопутствующих разговоров во время осмотра помещения, дающих представление о Вашей деятельности.

3. Детектор эффективен при обнаружении телефонных РС. В качестве передающей антенны используется в основном телефонный провод. Для обнаружения таких устройств проведите следующие действия:

3.1. замерьте уровень излучения в непосредственной близости от телефонного провода при опущенной телефонной трубке;

3.2. поднимите трубку и повторите измерения; увеличение сигнала укажет на наличие подключенной к линии РС.

4. Для зарядки аккумулятора проведите следующие действия:

1. подключите в разъем (9) ответную часть зарядного устройства, предварительно выключив детектор;

2. подключите зарядное устройство к сети 220В; время полной зарядки составляет 14 часов.

!!! Во избежание выхода из строя детектора запрещается использование D 006 в непосредственной близости от радиопередающих устройств мощностью более 1 Вт.

2. Генератор шума ГШ-1000М.

Теоретическая часть

Генератор шума предназначен для маскировки побочных, информативных электромагнитных излучений персональных компьютеров, компьютерных сетей и комплексов на объектах вычислительной техники первой, второй и третьей категорий путем формирования и излучения в окружающее пространство электромагнитного поля шума (ЭМПШ) в диапазоне частот 0,1–1000МГц.

Работа генератора основана на использовании нелинейных свойств транзистора и организации широкополосной обратной связи для генерации широкополосного шумового сигнала и его усиления. Сформированный шумовой сигнал излучается в окружающее пространство. Его интенсивность значительно превышает интенсивность радиоизлучения от средств вычислительной техники, что обеспечивает надежную защиту обрабатываемой ими информации от несанкционированного доступа.

В состав генератора шума входит устройство контроля нормального режима работы генератора.

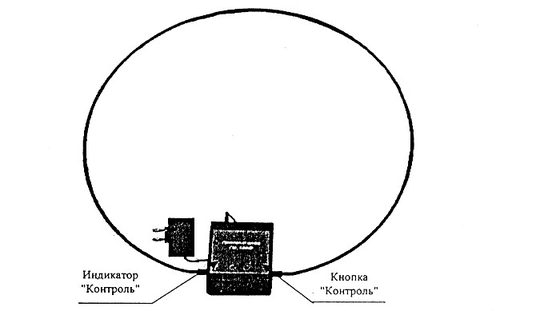

Если уровень сигнала на выходе генератора превышает заданный уровень, то горит светодиод «Контроль», служащий индикатором нормального режима работы генератора.

Если же уровень сигнала на выходе генератора окажется ниже заданного уровня, что может быть обусловлено как падением уровня выходной мощности генератора, так и изменением характера спектра генерируемого им сигнала, то индикаторный светодиод гаснет и запускается генератор звукового сигнала. Это является признаком нарушения нормального режима работы генератора.

В состав генератора шума входит устройство дистанционного контроля нормального режима работы генератора.

Внешнее контрольное и/или управляющее устройство может быть подключено к коаксиальному разъему DJK-10А, причем положительный контакт – внешний, отрицательный – внутренний. Так как выходным элементом схемы дистанционного контроля является транзисторная оптопара АОТ128А, то значения параметров коммутируемых напряжения и тока не должны превышать максимально допустимых для этой оптопары, а именно, максимально допустимое коммутируемое напряжение не более 50В максимально допустимый ток нагрузки не более 8мА.

Если уровень сигнала на выходе генератора превышает заданный уровень, то транзистор оптопары открыт и поданное на него напряжение предается в нагрузку.

Если же уровень сигнала на выходе генератора окажется ниже заданного уровня, что может быть обусловлено как падением уровня выходной мощности генератора, так и изменением характера спектра генерируемого им сигнала, то транзистор оптопары закрывается и поданное на него напряжение в нагрузку не передается. Это является признаком нарушения нормального режима работы генератора.

Технические характеристики генератора шума ГШ-1000М:

1. Значения спектральной плотности напряженности магнитного (рНш) и электрического (Еш) компонентов нормированного электромагнитного поля шума (ЭМПШ) децибелах к 1мкВ/мкГц, формируемого генератором на расстоянии d=1м для Нш и d=3м для Еш не ниже, значений указанных в таблице.

Характеристики
