Федеральное агентство по образованию

Министерство образования и науки Российской Федерации

Московский Государственный Открытый Университет

Чебоксарский институт (филиал)

Кафедра

"АВТОМОБИЛИ И АВТОМОБИЛЬНОЕ ХОЗЯЙСТВО"

Лабораторная работы по автомобилям

Выполнил Иванов С.В.

Учебный шифр 705183

Курс 4, очного отделения

Проверил Мазяров В.П.

2008


Лабораторная работа 1.

Дорожные испытания автомобиля с целью определения основных показателей эксплуатационных свойств.

Цель работы: Определить динамические качества автомобиля при разгоне и затухающем движении, топливную экономичность при различных скоростях движения.

Оборудование и приборы:

1. Автомобиль ВАЗ-11183.

2. Рулетка (20 м).

3. Секундомер.

4. Вешки.

Техническая характеристика автомобиля

Модель автомобиля ВАЗ-11183

Полная масса, кг 1555

Масса снаряженного автомобиля, кг 1080

База, мм 2470

Колея передних колес, мм 1430

Колея задних колес, мм 1410

Дорожный просвет, мм 160

Максимальная скорость, км/ч 170

Контрольный расход топлива при 4 скорости 60 км/ч, л/100 км

Двигатель ВАЗ-21114-50

Рабочий объем цилиндров, л 1, 596

Марка бензина“Премиум-95”

Максимальная мощность, кВт (л. с) 59,5(81)

Максимальный крутящий момент при120 п=2400-2600 мин"1, Н м

Таблицы и результаты испытания

Затухание движения автомобиля

№№ опытов направление движения

Изменение скорости км/ч

от 60 до 50

от 50 до 40

от 40 до 30

от 30 до 20

от 20 до 10

от 10

доО

1 прямо

Показания секундомера нарастающим итогом , с

9,2

17,8

28

39,3

52

64,7

Время уменьшения скорости на 10 км/ч,c

9,2

8,6

10,2

11,3

12,7

12,7

1

обратно

t, нарастание, с

10,7

20,5

31,8

43,3

56,4

69,9

, с

10,7

9,8

11,3

11,5

13,1

13,5

Среднее

9,95

9,2

10,75

11,4

12,9

13,1

Разгон автомобиля

№№ опытов, направление

Изменение скорости, км/ч

0...10

10... 20

20...30

30...40

40...50

50...60

1 прямо

2,1

3

6,1

7,6

12,1

14,7

, с

2,1

0,9

3,1

1,5

4,5

2,6

1

обратно

3,6

5,2

7,8

9,9

13,6

17

, с

2

1,6

2,6

2,1

3,7

3,4

Среднее

2

1,25

2,85

1,8

4,1

3

Расход топлива на 100 км

Скорость движения автомобиля, км/ч

20

30

40

50

Расход топлива на 100 км , л/100 км

6,2

5,6

5

6

Результаты испытания автомобиля при затухающем движении

Интервал скорости,

км/ч

Средняя скорость, км/ч

Время, с

Замедление, м/с

60...50

55

9,95

0,28

50...40

45

9,2

0,3

40...30

35

10,75

0,26

30... 20

25

11,4

0,24

20...10

15

12,9

0,21

10...0

5

13,1

0,21

Результаты испытания автомобиля при разгоне

Интервал скорости, км/ч

, С

Средняя скорость,

км/ч

Ускорение

j м/с2

Касательная сила тяги

, кг(Н)

Динамический фактор D

0...10

2

5

1,38

2793

0,18

10... 20

1,25

15

2,22

4208

0,27

20...30

2,85

25

0,97

2105

0,14

30...40

1,8

35

1,54

3097

0,2

40...50

4,1

45

0,67

1655

0,1

50...60

3

55

0,92

2121

0,13

Результаты испытания автомобиля при торможении

Скорость VH, км/ч

Время торможения t, с

Путь торможения ST, м

30

1,3

4,5

Дорожные испытания автомобиля с целью определения эффективности тормозного управления.

Цель работы: определить показатели эффективности тормозного управления и устойчивости движения автомобиля при торможении и сделать оценку состояния в соответствии с ГОСТ Р 51709-2001

Оборудование и приборы:

- Автомобиль ВАЗ-21093

- Измеритель эффективности тормозных систем "Эффект".

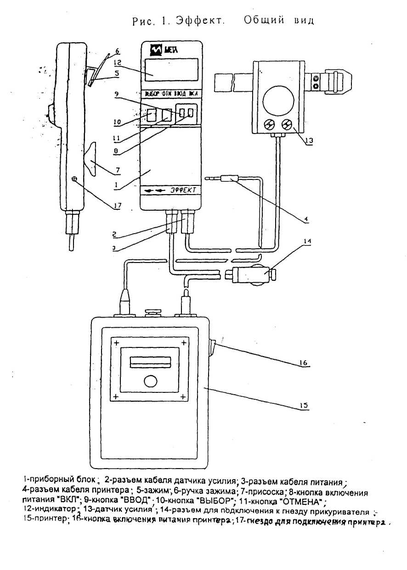

Ознакомление с назначением и устройством прибора

Прибор предназначен для проверки технического состояния основных тормозных систем транспортных средств (ТС) методом дорожных испытаний по ГОСТ 51709-2001. Прибор определяет, в соответствии с ГОСТ установившееся замедление Jycт, пиковое значение усилия нажатия на педаль Рпм, длину тормозного пути St, время срабатывания тормозной системы tcp, начальную скорость торможения Vo и линейное отклонение ТС при торможении. Прибор также производит перерасчет нормы тормозного пути St к реальной начальной скорости торможения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Диапазон контролируемых параметров

установившееся замедление Jуст м/с2 0-9,5

усилие нажатия на педаль Рпм, кГс10-100

тормозной путь St, м 0-50

начальная скорость торможения Vo, км/ч 20-50

пересчитанная норма тормозного пути St*,m 0-50

время срабатывания тормозной системы tcp, c 0-3

линейное отклонение при торможении, м 0-5

Напряжение питания, В 12+2

Потребляемая мощность, Вт, не более 2

Габаритные размеры прибора,

электронный блок 205x75x50 мм

датчик усилия 135x95x70 мм

Масса прибора,

электронный блок 0,3 кг

датчик усилия 0,5 кг

Диапазон рабочих температур 10: +40 С

Средний срок службы 6 лет

В приборе предусмотрено:

- вывод результатов измерений на печатающее устройство;

- подключение компьютера типа NOTEBOOK и передача информации в процессе торможения (усилие нажатия на педаль, линейное отклонение, замедление) по каналу связи RS 232.

3. Порядок выполнение работ.

Работу с прибором осуществляет один оператор.


Включить прибор кнопкой "ВКЛ". Включить принтер. На индикаторе прибора появиться надпись: "НАГРЕВ". В течении некоторого времени (не более 5 минут) прибор производит термостабилизацию входящих в его состав узлов. Затем на индикаторе появляется сообщение: "НОМЕР ТС" Ввести трехзначный номер ТС. Набор номера начинается со старшей цифры кнопкой "ВЫБОР". Выбрать значение старшей цифры. Нажать кнопку "ВВОД" и т.д.

3.2.1. На индикаторе прибора появляется сообщение ХАРАК-КА ТС - М 1 Нажатием кнопки "ВЫБОР" выбрать категорию ТС, соответствующую проверяемому транспортному средству в соответствии с ГОСТ 25478-91.

3.2.2. Нажать кнопку "ВВОД". Выбранная категория ТС будет введена в память прибора.

На индикаторе добавится надпись: "ОД" - одиночное ТС.
