Министерство образования и науки Украины

Севастопольский национальный технический университет

Кафедра Автомобильного транспорта

ЛАБОРАТОРНАЯ РАБОТА № 2,3,4

по дисциплине

"Автомобили"

Выполнил:

Студент гр. АВ – 42 - З

№ зач. кн.051463

Ченакал А.В.

Проверил:

‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾

Севастополь 2008 г.

ЛАБОРАТОРНАЯ РАБОТА № 2

1. ИССЛЕДОВАНИЕ УПРУГИХ ХАРАКТЕРИСТИК РЕССОРНОЙ ПОДВЕСКИ

Цель работы: изучить особенности рессорной подвески, исследовать упругую характеристику рессорной подвески.

Общие сведения

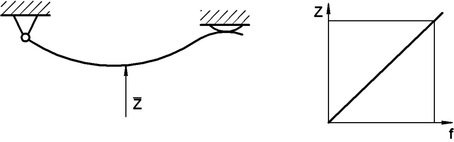

Рисунок 1 Кинематическая схема и характеристика одинарного стального упругого элемента

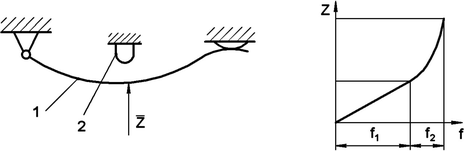

Рисунок 2 Кинематическая схема и характеристика стального упругого элемента с резиновым буфером-ограничителем:

1 - стальной упругий элемент; 2 - резиновый буфер-ограничитель; - деформация стального упругого элемента; - совместная деформация стального и резинового упругих элементов

2. Экспериментальная часть

По полученной линейной характеристике рассчитать жесткость рессоры

, (1.1)

где приращение силы упругости, Н, приращение деформации, мм.

Теоретически жесткость симметричной рессоры можно рассчитать по формуле:

, (1.2)

где Е модуль продольной упругости, для стали Е=210 ГПа, L расстояние между точками крепления рессор, суммарный момент инерции поперечного сечения рессоры.

Для прямоугольного сечения размерами .

, (1.3)

Рисунок 2 – Схема экспериментальной установки

1 – динамометр, 2 – винт, 3 – рессора, 4 – измерительная линейка, 5 - рама

Таблица 1 - Результаты измерений и вычислений

Рисунок 3 – Экспериментальная характеристика стального упругого элемента с резиновым буфером-ограничителем

Рисунок 4 – Экспериментальная характеристика стального упругого элемента (рессора в сборе и листы, входящие в нее)

ЛАБОРАТОРНАЯ РАБОТА № 3

1. ИЗУЧЕНИЕ КОНСТРУКЦИИ, ПРИНЦИПА ДЕЙСТВИЯ И СИЛОВОЙ ХАРАКТЕРИСТИКИ ТЕЛЕСКОПИЧЕСКИХ ГИДРАВЛИЧЕСКИХ АМОРТИЗАТОРОВ

Цель работы - изучить устройство и принцип действия телескопических гидравлических амортизаторов и исследовать силовую характеристику.

Общие сведения

Амортизатор служит для гашения колебаний кузова, которые возникают из-за работы упругого элемента. Жесткость амортизатора определяет скорость гашения колебаний.

Все гидравлические телескопические амортизаторы по своей конструкции подразделяются на три категории:

Гидравлические двухтрубные амортизаторы

Газонаполненные двухтрубные амортизаторы низкого давления

Однотрубные высокого давления

Сопротивление при сжатии в общем случае составляет 20 - 25% сопротивления при отдаче, так как необходимо чтобы амортизатор гасил свободные колебания подвески при отдаче и не увеличивал жесткость подвески при сжатии.

Сопротивление амортизатора определяется размерами отверстий в корпусах клапанов отдачи и сжатия и усилиями их пружин.

Рисунок 1 – Кинематическая схема амортизатора

1 – поршень, 2 – клапан сжатия, 3 – клапан отбоя, 4 – шток, 5 – перепускной клапан отбоя, 6 – перепускной клапан сжатия, 7 – рабочий цилиндр, 8 – резервуар, А – надпоршневое пространство, Б – подпоршневое пространство, В – полость резервуара

1.1 Принцип действия двухтрубного телескопического амортизатора

Во время хода сжатия рессоры, шток 4 и поршень 1, опускаясь вниз, вытесняют основную часть жидкости из пространства под поршнем Б в пространство над поршнем А через клапан сжатия 2. При этом часть жидкости, равная объему штока, вводимого в рабочий цилиндр, через отверстие перепускного клапана 6 сжатия перетекает в полость В резервуара.

Во время хода отдачи поршень движется вверх и сжимает жидкость, находящуюся, над поршнем. Клапан сжатия 2 закрывается, и жидкость через внутренний ряд отверстий и клапан 3 отдачи перетекает в пространство под поршнем Б. При этом часть жидкости, равная объему штока 4, выводимого из цилиндра, через отверстия перепускного клапана отдачи 5 из полости резервуара В перетекает в рабочий цилиндр 7.

2. Экспериментальная часть

Рисунок 2 – Схема экспериментальной установки

1 – компрессор, 2 – распределитель, 3 – пневмоцилиндр, 4 – рычаг, 5 - амортизатор

Результаты измерений:

Диаметр поршня мм, диаметр штока мм, ход амортизатора мм, передаточное число стенда , давление механических потерь МПа

Порядок проведения теоретических расчетов:

Усилие на поршне цилиндра:

(1.1)

где - площадь поршня и площадь штока соответственно.

Усилие на штоке амортизатора:

(1.1)

Усилие механических потерь:

(1.1)

Значение эффективной силы сжатия на ходе сжатия и растяжения:

(1.1)

Скорость перемещения на ходе сжатия и отбоя:

, (1.1)

Таблица 1 – Экспериментальные данные и результаты расчетов
