4. Расчет тракта СВЧ.

4.1. Выбор электрической схемы антенны.

Для возбуждения излучателей ФАР используются делители мощности оптического типа и в виде закрытого тракта.

Схемы антенных решеток с делителями оптического типа бывают двух видов : проходные и отражательные .В первом случае энергия от облучателя падает на коллекторную решетку ,проходит через высокочастотные цепи

и фазовращатели ,а затем переизлучается в требуемом направлении другой решеткой .Во втором коллекторная и переизлучающая решетки совмещены. Мощность ,принятая от облучателя ,переизлучается в требуемом направле-

нии.

Достоинством делителей оптического типа является простота при большом числе излучателей .В качестве облучателей можно применять облучатели соответствующих зеркальных антенн ,в том числе и моноимпульсных облу-

чателей для создания суммарно-разностных ДН .Преимуществом решеток отражательного типа является их конструктивное и эксплуатационное удобство ,заключающееся в доступности излучающих элементов при настройке и замене с неизлучающей стороны решетки .В проходной решетке можно получить лучшие характеристики ,оптимизируя отдельно коллекторную и переизлучающую решетки .

К недостаткам решеток с оптическим спосбом возбуждения элементов следует отнести “переливание” энергии через края решетки ,подобно тому как это имеет место в зеркальных антеннах .Это приводит к уменьшению коэффициента использования поверхности и увеличению фона бокового излучения .

Делители в виде закрытого тракта выполняются по схемам последовательного и параллельного деления мощности .При последовательном делении мощности фазовращатели могут быть включены в боковые ответвления фидерного тракта ,идущие к излучателям .В этом случае в каждый из N фазовращателей проходит 1/N мощности ,а потери мощности определяются потерями ,вносимыми одним фазовращателем. Недостатком данной схемы является различная электрическая длина пути от входа антенны до излучателей ,что может привести к фазовым искажениям на краях частотного диапазона .Для устранения фазовых искажений в боковые ответвления необходимо включать компенсационные отрезки фидера .

При параллельной схеме деления мощности ,которая также позволяет использовать маломощные фазовращатели ,общие потери мощности определяются потерями в одном фазовращателе и имеется возможность выравнивания длин отдельных каналов для обеспечения широкополосности .

Недостатком параллельной схемы является сложность согласования при делении мощности на большое число каналов .

В качестве делителей мощности могут использоваться различные узлы: волноводные и коаксиальные тройники ,волноводные мосты ,направленные ответвители на связанных полосковых линиях ,а также кольцевые резистивные делители мощности на полосковых линиях .

Примером фидерной системы ,поглощающей отраженную волну и обеспечивающей развязку излучателей ,является делитель мощности ,в котором в качестве элементов связи используются направленные ответвители. Волны ,отраженные от излучателей ,проходят на вход антенны или поглощаются в нагрузках направленных ответвителей ,но не переизлучаются излучателями .

Анализируя написанное выше ,приходим к выводу ,что для нашей ФАР подходит схема (рис.2) последовательного деления мощности в виде закрытого тракта в которой в качестве элементов связи используются направленные ответвители .

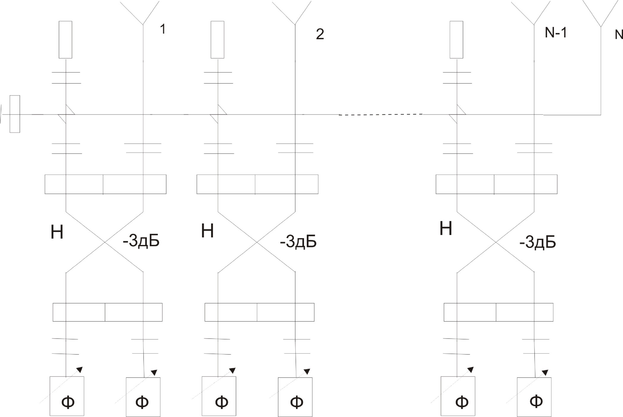

рис.2 Электрическая схема антены.
