Т.е. допустимая величина maxЕ удовлетворяет условию [20].
2.6.2. Расчет коэффициента отражения.
Отражение в рупорной антенне возникает в двух сечениях: в раскрыве рупора (Г1) и в его горловине (Г2). Коэффициент отражения от раскрыва Г1 является комплексной величиной, его модуль и фаза зависят от размеров раскрыва. Модуль коэффициента отражения от раскрыва для основного типа волны может быть определен из соотношения:
- постоянная распространения в прямоугольном волноводе, поперечное сечение которого равно раскрыву рупора:
В соответствии с этими данными находим

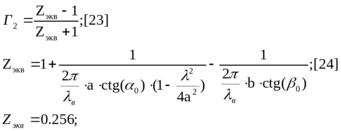

Коэффициент отражения Г2 выражается через эквивалентное сопротивление излучения:
0 и 0 – углы раскрыва рупора в плоскостях E и H соответственно.
Угол 0 находится следующим образом:
Модуль суммарного коэффициента отражения на выходе длинного тракта определяется по формуле:
Так как по заданию минимально допустимая величина КБВ равна 0.75, ставим согласующую нагрузку.
