Охлаждение аппаратуры. Чаще конструктор решает задачу удаления избытка теплоты в результате саморазогрева аппаратуры. Как известно, передача теплоты от нагретой аппаратуры в окружающую среду осуществляется кондукцией, конвекцией и излучением.

Кондукция - процесс переноса тепловой энергией между находящимися в соприкосновении телами или частями тел за счет теплопроводности тел.

Конвекция — перенос энергии макрочастицами газа или жидкости.

Перенос теплоты излучением происходит за счет превращения тепловой энергии в энергию излучения (лучистая энергия).

В реальных условиях теплообмен осуществляется одновременно двумя или тремя видами, что делает проблематичным точный расчет температурного поля. Поэтому на практике расчет проводится, как правило, для наиболее эффективного вида теплообмена, который принимается для данного блока, прибора, системы за основной. Для стационарной аппаратуры используются в основном способы охлаждения теплопроводностью, воздушное естественное и принудительное, а также принудительное воздушное с дополнительным охлаждением жидкостью в трубопроводах. При высоких требо­ваниях к стабильности параметров схем применяют термостатирование узлов и блоков.

Способы охлаждения могут быть охарактеризованы коэффициентом теплоотдачи [Вт/(м²°С)], значения которого для различных систем охлаждения приведены ниже.

Рис. 5.2.1.

1- стенка прибора, 2- интегральная схема, 3- теплоотвод, 4-печатная плата.

Теплоотвод кондукцией. С увеличением плотности компоновки РЭА большая доля теплоты уда­ляется кондукцией, т.е. передачей тепловой энергии от нагретого элемента к элементу с меньшей температурой. Для улучшения условий отвода теплоты от тепловыделяющих элементов в конструкции применяют тепловые разъемы, теплоотводящие шины, печатные платы на металлической основе и т. д. Количество теплоты Q_к (кал/с), передаваемое в статическом режиме кондукцией, опре­деляется по выражению

Q_k = _mt S/l, (5.2.1)

где _m — коэффициент теплопроводности, кал/(с·см·°С), S - площадь, через которую проходит тепловой поток, см², l - длина пути передачи теп­лоты, см, t - разность температур между охлаждаемой конструкцией и окружающей средой, °С. Пример расчета теплоотвода можно посмотреть в работе /2/.

Для увеличения эффективности теплообмена путем теплопроводности необходимо увеличивать площадь теплопроводящей поверхности, уменьшать путь передачи теплоты, использовать материалы с высокой теплопроводностью.

Рис. 5.2.2.

Теплоотвод конвекцией. Естественное и принудительное воздушное охлаждение наиболее просты и доступны. Теплота от нагретых корпусов радиоэлементов передается окружающей атмосфере за счет естественной конвекции. Эффективность естественного воздушного охлаждения тем больше, чем больше разность температур между корпусом и окружающей средой и чем больше площадь поверхности корпуса. Имеет также значение плотность окружающей среды, при уменьшении которой отвод теплоты от поверхности элементов уменьшается.

Принцип охлаждения естественной конвекцией основан на том, что слои воздух, нагреваясь от выделяющих теплоту элементов и обладая вследствие этого меньшей плотностью, перемещаются вверх и замещаются более холодными слоями. Чем больше объем замещаемого воздуха, тем лучше теплообмен. Эффективность теплообмена зависит от места расположения элементов в объеме аппаратуры. Так, при вертикальном расположении модулей (плат) воздушному потоку ничего не препятствует и теплые слои воздуха быстро заменяются холодными. При горизонтальном расположении плат смена слоев воздуха затруднена, вследствие чего нагрев элементов происходит в большей степени. В худшем положении находятся элементы в верхней части корпуса, так как здесь замещения теплых слоев холодными практически не происходит.

Качество естественного воздушного охлаждения зависит от мощности, выделяемой аппаратурой во время работы в виде теплоты, формы и габаритных размеров корпуса и площади его поверхности. Улучшение охлаждения можно получить искусственным увеличением площади поверхности корпуса, например введением специальных ребер — радиаторов.

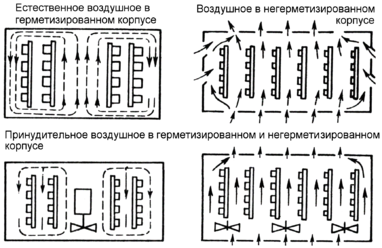

Существенное улучшение теплового режима достигается введением специальных вентиляционных отверстий в дне и крышке корпусов аппаратуры. В этом случае в приборы поступают извне холодные слои воздуха, которые вытесняют теплые слои через отверстия в крышке. При необходимости такие отверстия следует предусматривать и в боковых стенках корпусов в виде жалюзи. Суммарная площадь вентиляционных отверстий в дне (крышке) при­бора должна составлять 20...30 % сечения конвективных потоков воздуха. Входные вентиляционные отверстия должны располагаться как можно ниже. Чтобы не препятствовать поступлению свободных конвективных по­токов воздуха внутрь прибора, между установочной поверхностью и дном должен быть зазор 20-30 мм. С внутренней стороны кожуха вентиляционные отверстия часто закрывают защитными металлическими сетками.

Естественное охлаждение используется с плотностью тепловых потоков от охлаждаемых поверхностей не более 0,05 Вт/см². При этом необходимо стремиться к равномерному распреде­лению выделяемой мощности по всему объему изделия. Компоненты и узлы с большими тепловыделениями необходимо располагать в верхней части корпуса или вблизи стенок, критичные к перегреву компоненты в нижней части и защищать тепловыми экранами. Блестящий экран сокращает лучистый тепловой поток приблизительно вдвое. В целях выравнивания температуры внутри аппаратуры теплонагруженные модули должны иметь высокую степень черноты, внутренние поверхности кожухов и каркасов окрашиваются черными красками или лаками. При компоновке аппаратуры необходимо избегать образования «ло­вушек тепла», в которых отсутствуют конвективные потоки воздуха.

При расчете теплового режима аппаратуры с естественным воздуш­ным охлаждением важно оценить количество теплоты, удаляемой от всех нагреваемых поверхностей изделия. Количество теплоты, удаляемой от поверхности S естественной кон­векцией, Вт:

Q = 4.18·10^-4 h_c S t,

где S — площадь поверхности, см², t - перегрев, °С, h_c - коэффициент конвективной теплопередачи, определяемый из h_c = 0,52С(55t/l)^0.25, С - постоянная, зависящая от ориентации поверхности (для вертикальной плоскости С = 0.56, для верхней горизонтальной плоскости С = 0.52, для нижней горизонтальной плоскости С = 0,26), l - длина пути теплового по­тока:

Необходимо защищать аппаратуру от прямого попадания солнечных лучей. При отвесном падении солнеч­ных лучей на прибор имеет место превышение температуры металлических поверхно­стей (в градусах Цельсия): без покрытия - 24; окрашенных в белый цвет - 13; серый - 21; черный - 27.

Принудительное воздушное охлаждение При принудительном воздушном охлаждении теплоотвод от внутренних полостей корпуса РЭА осуществляется движущимися потоками воздуха, объем и скорость движения которых определяются вентиляторами. Оно широко используется в аппаратуре с тепловыделением не более 0,5 Вт/см² и выполняется по схемам подачи воздуха снизу вверх и сверху вниз. Забор воздуха снизу, где имеет место наибольшее количество пыли, приводит к повышенной запыленности аппаратуры, охлаждение сверху вниз - к меньшей запыленности, но требует большего расхо­да воздуха.

Чем ниже температура охлаждающего воздуха и выше скорость его движения, тем эффективнее принудительное воздушное охлаждение. Применяются приточная, вытяжная и приточно-вытяжная схемы вентиляции. В приточно-вытяжной используются два вентилятора на входе и выходе воздуха из изделия. Работа вентилятора по приточной схеме вентиляции происходит в благоприятных условиях при пониженной температуре, что обеспечивает большую производительность. Вытяжную схему вентиляции можно рекомендовать в аппаратуре с большими аэродинамическими сопротивле­ниями.

Вентиляторы устанавливаются либо непо­средственно в прибор, либо в специальные блоки с креплением на корпусе прибора или каркасе стойки. В блоках обычно размещают вентиляторы, противопыльный фильтр, элементы сигнализации и аварийного отключения.

Появление шума и вибраций в результате работы вентиляторов являются недостатками принудительного охлаждения, однако реализуется конструктивно просто и обеспечивает высокую гибкость при перепланировке технических средств.

Количество теплоты Q ккал, получаемое воздухом массой m при уве­личении его температуры на величину t, равно:

Q = c m·t,

где с - удельная теплоемкость воздуха, равная 0,24 ккал/(кг·°С).

Расход воздуха для охлаждения, м³/час:

V_p = 860 kP/сt,

где k - коэффициент (обычно 1,25), учитывающий утечку охлаждающего воздуха через неплотности в конструкции; Р - потребляемая мощность, кВт; р — плотность воздуха (при 0°С и нормальном атмосферном давлении  = 1,293кг/м³).

Мощность, рассеиваемая в виде теплоты, принимается равной по­требляемой аппаратурой электрической мощности. При полном переходе элек­трической энергии в тепловую справедливо соотношение 1 кВт/ч = 860 ккал.

Системы охлаждения с жидкими хладоагентами применяют только для достаточно больших измерительно-вычислительных систем.

Выбор способа охлаждения. При выборе способа охлаждения РЭА учитываются ее режим работы, конструктивное исполнение, величина рассеиваемой мощности, объект ус­тановки, окружающая среда.

Режим работы аппаратуры характеризуется длительностями включенно­го и выключенного состояний и бывает длительным, кратковременным, кратковременно-повторным. Длительный режим свойственен стационар­ной аппаратуре, которая находится во включенном состоянии в продолже­ние многих часов и дней, кратковременный - бортовой, время непрерывной работы которой исчисляется несколькими часами.

При проектировании сложной аппаратуры с длительным временем включенного состояния, как правило, возникнет необходимость в разработке принудительной системы охлаждения (СО). Решение о разработке СО для аппаратуры кратковременно-повторного режима работы принимается лишь после ана­лиза режима работы аппаратуры. Переносная РЭА в силу малых рассеиваемых мощностей принудитель­ной СО не снабжается.

Необходимость разработки СО выявляет тепловой анализ РЭА. Для этого по каждому модулю первого уровня состав­ляется перечень тепловыделяющих компонентов, устанавливаются рассеи­ваемые мощности и максимально допустимые температуры. На основе этих данных выделяются критичные к перегреву компоненты, а также компонен­ты, устанавливаемые на теплоотводы. Далее рассчитываются удельные по­верхностные и объемные тепловые потоки модулей высших уровней. По значениям плотности теплового потока q_s и q_v в первом приближении выбирают систему охлаж­дения по допустимому перегреву в 40°С.

Плотность тепловых потоков аппаратуры

Способ охлаждения	Негерметичная qs, Вт/см2, не более	Герметичная qv Вт/см3, не более
Естественная конвекция Принудительная конвекция Водо-воздушный	0,05 0,50 0,65	0,02 0,45 0,60
