быстродействующие системы автоматического управления другими
блоками бортовых комплексов РЭС.
2. ОРГАНИЗАЦИЯ ПРОЦЕССА КОНСТРУКТОРСКОГО
ПРОЕКТИРОВАНИЯ РЭС
2.1. Специализация конструкторских организаций
Определенные этапы разработки новых РЭС производятся в разных
проектно-конструкторских организациях
Головной проектный институт осуществляет выбор основных направ-
лений и разработку перспективных планов комплексных разработок.
Научно-исследовательский институт (НИИ) создает изделия прин-
ципиально новой конструкции на базе специальных теоретико-экспе-
риментальных исследований. Разработки доводятся до изготовления
опытного образца.
Научно-исследовательский и проектно-технологический институты
создают принципиально новые технологические процессы и произво-
дят модернизацию существующих.
Специальное (особое, центральное) конструкторское бюро осуще-
ствляет создание новых изделий на базе имеющихся теоретико-экспе-
риментальных исследований и модернизацию существующих; разраба-
тывает автоматические линии; работает над вопросами стандартиза-
ции, повышения надежности и долговечности изделий.
Исследовательские проблемные лаборатории и КБ вузов работают
над созданием принципиально новой техники и модернизацией сущест-
вующей; решают вопросы по увеличению надежности.
Проектно-конструкторские подразделения промышленных пред-
приятий осуществляют создание и модернизацию техники, работающей
на предприятии; производят оснащение производства новыми видами
нестандартного оборудования, приспособлениями, инструментом.
Проектно-конструкторские организации специализируются на раз-
работке ограниченного числа типов и номенклатуры РЭС. В зависимо-
сти от степени сложности изделия различают предметную, подеталь-
ную и технологическую специализации проектно-конструкторских ор-
ганизаций.
Предметная специализация направлена на разработку определен-
ного типа продукции; в этом случае номенклатура разрабатываемой
продукции максимально сокращена. Организация выполняет весь объ-
ем (комплекс) работ по выполнению документации данного изделия
(групп изделий).
47
При подетальной специализации разрабатываемая конструкция ра-
зукрупняется на ряд составляющих блоков, узлов, деталей, за которы-
ми закрепляется разработчик и выполняет для них всю конструктор-
скую документацию (КД). Предоставляется возможность сбора инфор-
мации по самым детальным вопросам проекта; возможна узкая специа-
лизация разработчиков; появляется возможность применения унифи-
цированных конструкций в разработках. Однако при этом затрудняется
разработка общей компоновки и согласование отдельных частей проек-
та, тем самым удлиняется цикл подготовки производства.
При технологической специализации разделение труда произво-
дится по характеру выполняемой изделием функции или технологиче-
скому признаку. Специализация осуществляется по отдельным техно-
логическим частям разработки, которые выделяются в отдельное про-
изводство. Технологическая специализация является основным призна-
ком отрасли. Особенности изделий данной отрасли должны быть учте-
ны при конструкторской подготовке производства, поэтому конструк-
тор является специалистом той отрасли, в которой он работает.
Создание РЭС представляет собой процесс, в котором принимают
участие коллективы специалистов различного профиля. Обычно в раз-
работке новых РЭС принимают участие заказчик, разработчик, изгото-
витель и потребитель.
Заказчиком является организация, которая заказывает изделие,
представляет разработчикам исходные требования к изделию, подле-
жащему разработке, обеспечивает полное его использование, осущест-
вляет с разработчиком приемку опытного образца, определяет объем
продукции.
Разработчиком является организация, которая реализует требова-
ния заказчика в виде конструкторско-технологической документации
на серийное производство. В обязанности разработчика входят: разра-
ботка ТЗ и необходимой технической документации; выявление новых
технических решений; проведение приемочных испытаний опытного
образца; осуществление авторского надзора при освоении и производ-
стве изделий.
Изготовителем является предприятие, которое обеспечивает освое-
ние нового изделия в заданном объеме.
Потребителем является предприятие, которое отвечает за обосно-
ванность предъявленных им требований к разрабатываемому изделию и
обеспечивает надлежащие условия его применения.
Основные функции, выполняемые заказчиком, разработчиком, изго-
товителем и потребителем, устанавливаются ГОСТ 15.001-88.
48
2.2. Последовательность создания РЭС
Последовательность создания РЭС может быть представлена в виде
схемы (рис. 2.1) с элементами, отражающими как деятельность коллек-
тивов НИИ, промежуточных
предприятий и испытательных
организаций, так и результат
этой деятельности в виде изго-
товленных образцов изделий и
их различных моделей (физи-
ческих, математических).
Как видно из этой схемы,
процесс создания системы
включает в себя этапы, на ко-
торых осуществляется постро-
ение и преобразование ее мо-
делей [12], а также прямой и
обратный переходы от моделей
к реальным образцам системы
С и ее элементов СК Так, на-
чальная неформализованная
модель М 0 будущей системы С

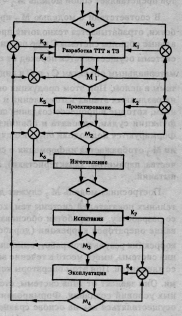

Рис. 2.1. Последовательность создания РЭС
представляет собой словесноеописание целей и задач, кото-
рые ставятся перед системой
при принятии решения на ее
создание. В дальнейшем при
разработке тактико-техниче-
ских требований (ТТТ) на
вновь создаваемую систему С,
исходя из целей, для достиже-
ния которых предназначается
система, и уровня развития те-
ории и практики создания по-
добных систем, формируется первая формализуемая модель М j буду-
щей системы С. Эта модель М1 включает в себя множество требуемых
характеристик и показателей качества М1 = {тij. } , которые должна
иметь система при использовании по назначению.
Модель М1 j является исходной для задания на проектирование сис-
темы С и ее подсистемы СK. Результаты проектирования системы —
49
это эскизный и технический проекты M 2j, в которых отражается пред-
полагаемая техническая реализация и возможные варианты воплоще-
ния различных свойств, структуры и параметров. Совокупность проек-
тов представляет собой модель М 2 = {т2j}
В соответствии с моделью М 2 проводятся конструкторские разра-
ботки, отрабатывается технология производства и изготавливаются ре-
альные образцы системы С и ее подсистемы СK. На этом этапе создания
системы осуществляется переход от ее модели М 2 и подмоделей m 2j к
материальным объектам С k e С в виде узлов, блоков, подсистем и сис-
темы в целом. При этом продукция опытного и серийного производств
на различных этапах изготовления и после него подвергается испыта-
ниям, которые в процессе создания систем, образно говоря, исполняют
функции судьи, адвоката и обвинителя. По результатам испытаний
формируются подмодели m 3j, входящие в состав модели М 3 . В моде-
ли М 3 отображается информация о свойствах системы (показатели ка-
чества, параметры, характеристики), определенных по результатам ис-
пытаний.
Построенная модель М 3 служит для оценки соответствия действи-
тельных показателей системы тем, которые были выдвинуты в ТТТ на
ее разработку, и выработки обоснованных рекомендаций на формиро-
вание операторов коррекции (доработок) Кl . Следует отметить, что
коррекция результатов работ, выполненных на различных этапах созда-
ния системы, имеет место в течение всего процесса создания системы и
ее элементов. При этом операторы коррекции Кl могут быть различны-
ми. Они зависят от типа системы, степени ее совершенства и конкрет-
ных условий создания. Формирование операторов коррекции может
осуществляться как на основе сравнения результатов расчета или мо-
делирования с заданием на разработку модели, так и на основе сравне-
ния обработанных результатов реальной системы с ранее построенны-
ми моделями. В первом случае уточняются объекты системы М1 и М 2 ,
во втором — совершенствуются материальные объекты в виде блоков и
узлов СK входящих в состав системы С.
В зависимости от конкретных условий и особенностей создания сис-
тем изображенная на рис. 2.1 схема может быть уточнена и дополнена.
Однако независимо от степени детализации особый интерес представ-
ляют контуры обратных связей, характеризующих динамику создания
РЭС.
50
2.3. Стадии разработки изделия
Стандартом ГОСТ 2.100-68 предусматриваются следующие стадии
разработки: техническое задание, техническое предложение, эскизный
проект, технический проект, разработка рабочей документации. Стадии
разработки устанавливаются в зависимости от сложности разрабатыва-
емого изделия и программы его выпуска.
Техническое задание — первичный основополагающий документ,
которым руководствуются проектировщики, приступая к разработке
нового изделия. Оно определяет основные направления разработки:
конструкцию и принцип работы будущего изделия. ТЗ, с одной сторо-
ны, отражает потребности общества в новых изделиях, с другой — тех-
нические и технико-экономические характеристики будущего изделия.
ТЗ должно устанавливать следующие показатели разрабатываемого
изделия: прогнозируемые показатели технического уровня и качества;
основное назначение, технические и тактико-технические характери-
стики; уровень стандартизации и унификации; технико-экономические
показатели; патентно-правовые показатели; специальные требования к
изделию и др.
В ТЗ оговариваются этапы разработки и сроки выполнения каждого
этапа и разработки в целом. Качество ТЗ обеспечивается объемом и
полнотой сбора материалов, необходимых для разработки. При разра-
ботке используются следующие материалы: научно-техническая ин-
формация; патентная информация; характеристика производства, на
котором изделие будет изготавливаться.
ТЗ может явиться результатом проведенного исполнителем этапа
работ и составляться по окончании работ как отчетный документ. При-
мером могут служить НИР, исходным документом которых является ТЗ
на выполнение опытно-конструкторских работ (ОКР).
Общий порядок разработки и утверждения ТЗ устанавливают заказ-
чик и разработчик в соответствии с ГОСТ 15.001-88.
ТЗ оформляют в соответствии с общими требованиями к текстовой
КД по ГОСТ 2.105-79 на листах формата А4 по ГОСТ 9327-60. К ТЗ при-
лагаются схемы и эскизы конструкции будущего изделия, а для техно-
логических разработок — технологические данные и технико-экономи-
ческие показатели существующего производства. ТЗ должно содер-
жать максимум информации, облегчающей работу конструктора и со-
кращающей сроки разработки.
Начальным этапом комплекса работ по созданию, освоению и внедре-
нию новой техники является научно-исследовательская работа (НИР).
Она проводится в случае, когда разработку РЭС невозможно или неце-
51
лесообразно осуществлять без проведения соответствующих исследо-
ваний. НИР проводят с целью получения основных исходных данных
для разработки ТЗ на новую модернизированную аппаратуру. Требования
к НИР определяются ГОСТ 15.001-80 и проводятся поэтапно.
Первый этап — разработка ТЗ. Этот документ является исходным
и определяет цель, содержание, порядок проведения работ, а также на-
меченный способ реализации результатов НИР. В общем случае ТЗ на
НИР должно состоять из следующих разделов: основание для проведе-
ния НИР, цель и исходные данные для проведения НИР, этапы НИР,
основные требования к выполнению НИР, способ реализации НИР, пе-
речень технических документов, предъявляемых по окончанию НИР,
порядок рассмотрения и приемки НИР, технико-экономические обос-
нования НИР, приложения.
Второй этап — выбор направления исследования. Идет сбор и
изучение научно-технической литературы, научно-технической доку-
ментации (НТД) об аналогах и других материалов, относящихся к раз-
рабатываемой теме. Проводятся эксперименты, рассматриваются ре-
зультаты эксплуатации аналогов. На этом этапе проводят патентные
исследования и составление тематического обзора.
Характеристики
Тип файла документ
Документы такого типа открываются такими программами, как Microsoft Office Word на компьютерах Windows, Apple Pages на компьютерах Mac, Open Office - бесплатная альтернатива на различных платформах, в том числе Linux. Наиболее простым и современным решением будут Google документы, так как открываются онлайн без скачивания прямо в браузере на любой платформе. Существуют российские качественные аналоги, например от Яндекса.
Будьте внимательны на мобильных устройствах, так как там используются упрощённый функционал даже в официальном приложении от Microsoft, поэтому для просмотра скачивайте PDF-версию. А если нужно редактировать файл, то используйте оригинальный файл.
Файлы такого типа обычно разбиты на страницы, а текст может быть форматированным (жирный, курсив, выбор шрифта, таблицы и т.п.), а также в него можно добавлять изображения. Формат идеально подходит для рефератов, докладов и РПЗ курсовых проектов, которые необходимо распечатать. Кстати перед печатью также сохраняйте файл в PDF, так как принтер может начудить со шрифтами.
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
