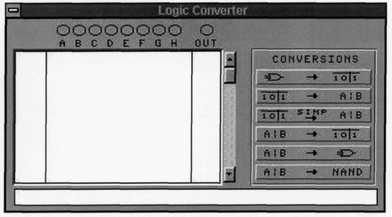

Логический преобразователь - мощное устройство, производящее некоторые преобразования представления схем. Он используется для преобразования:

• схемы в таблицу истинности

• таблицы истинности в логическое выражение

• таблицы истинности в упрощенное логическое выражение

• логического выражения в таблицу истинности

• логического выражения в схему

• логического выражения в схему на базе элементов И-НЕ

Клавиши преобразования находятся на правой стороне панели логического преобразователя.

Ввод таблицы истинности

Для этого отметьте с помощью мыши входы таблицы истинности, необходимые для ее со­ставления (подведите указатель мыши к необходимому входу и нажмите левую кнопку мыши). При этом значения возможных состояний на входах схемы будут заполнены автоматически. Затем помес­тите указатель мыши в столбец "out" для заполнения выходных значений схемы и нажмите левую кнопку мыши. Введите значения выходных сигналов схемы, соответствующих входным по таблице, причем если таблица истинности содержит неопределенности, то необходимо поставить символ "?".

Преобразование схемы в таблицу истинности

Логический преобразователь может создавать таблицу истинности для схем с максимальным числом входов равным 8 и всего с одним выходом.

Присоедините входы схемы к выводам "А"... "Н" логического преобразователя. Затем при­соедините выход схемы в выводу "OUT".

на панели логиче-

Далее осуществите преобразование нажатием кнопки

ского преобразователя.

Также вы можете редактировать или преобразовывать таблицу истинности к другим видам, используя кнопки логического преобразователя.

Преобразование таблицы истинности в логическое выражение

Для получения логического выражения из таблицы истинности необходимо воспользоваться этим типом преобразования. Сначала введите таблицу истинности в рабочую область прибора. Далее

нажмите с помощью мыши кнопку

н а панели таблицы истинности,

соответствующую преобразованию таблицы истинности в логическое выражение. В нижней строке панели логиче­ского преобразователя будет показана полученное выражение. Если выражение не помещается пол­ностью в отведенном для нее окне, то просмотреть остальную ее часть можно передвинув область просмотра выражения с помощью указателя в правом нижнем углу панели логического преобразова­теля.

Далее вы можете упростить полученное логическое выражение или преобразовать его в схе­му.

ПРИЛОЖЕНИЕ 2

Все современные системы схемотехнического проектирования имеют развитый графический интерфейс, позволяющий легко и быстро формировать и редактировать моделируемую схему и её параметры, настраивать процесс моделирования.

Программа Electronics Workbench .

Компания Electronics Workbench (Interactive IT) многие годы работает на рынке программного обеспечения для проектирования электронных схем. Ее основной продукт - Electronics Workbench - самый популярный в мире пакет в своем классе программных продуктов. Его пользователями являются инженеры-электронщики, преподаватели технических дисциплин, а также электронщики-любители в 55 странах мира.

Electronics Workbench предназначен для схематического представления и моделирования аналоговых, цифровых и аналогово-цифровых цепей. Пакет включает в себя средства редактирования, моделирования и виртуальные инструменты тестирования электрических схем, а также дополнительные средства анализа моделей. Имеются версии программы для Windows 3.1, 95 и NT.

Интерфейс программы

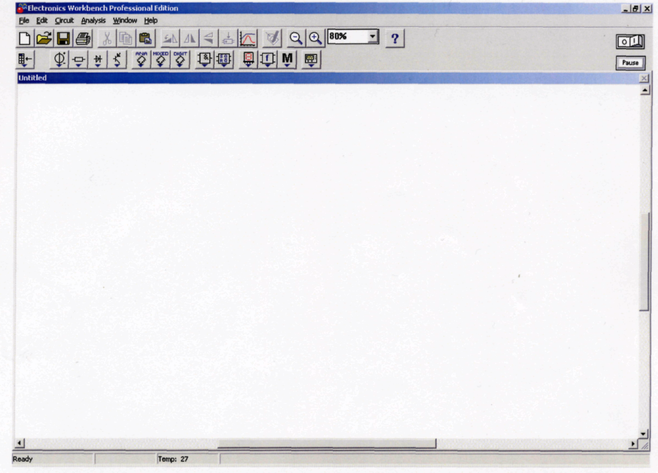

Интерфейс программы Electronics Workbench (EWB) v.4.xx типичен для Windows-приложений подобен реальному рабочему месту разработчика электронных схем. Все что Вам необходимо для разработки и тестирования электронных схем собрано вместе и находится прямо перед вами или под рукой и легко доступно. Самая большая центральная область - рабочее пространство (workspace) -место, где вы будете собирать и тестировать схемы, а так же область управления:

• поле меню (File, Edit, Circuit, Window, Help),

• линейку контрольно-измерительных приборов (Multimeter - цифровой измеритель по­
  стоянного и гармонического напряжения и тока, а также сопротивления; Function
  generator - генератор периодических сигналов (гармонического, пилообразного и им-

пульсного прямоугольного); Oscilloscope - двухлучевой осциллограф; Bode Plotter -измеритель амплитудно- и фазо-частотных характеристик и приборы для исследова­ния и преобразования дискретных логических сигналов)

• клавишу O-I схемы.

для управления работой (включения и выключения) исследуемой

Принцип работы с программой Electronics Workbench.

Использование Справки (Help)

Справочная система EWB, подобно книге, имеет Содержание, Индекс (Предметный указа­тель) и последовательность экранов. Вы можете использовать эти возможности для поиска информа­ции, к тому же вы можете использовать элементы "гипертекста" для получения связанной информа­ции, поиска по разделам или отслеживать свои шаги при использовании справки.

Чтобы увидеть информацию, не поместившуюся в зоне окна справки, перемещайте с помо­щью мыши указатели на линейках скроллинга.

Для просмотра предыдущей или последующей страницы справки (по порядку расположения) используйте клавиши » и « соответственно.

Подчеркнутые элементы текста являются связанными пунктами справки. Для их просмотра "щелкните" по ним мышью.

Для возврата к предыдущей просмотренной странице справки нажмите мышью клавишу На­зад (Back). Для просмотра последовательности просмотра вами справки нажмите мышью клавишу Хронология (History).

Для перехода к содержанию справки нажмите мышью клавишу Содержание (Contents).

Чтобы получить список основных разделов справки выберите строку Index (Предметный ука­затель) в Содержании (Contents) или из пункта меню Help (Справка).

Для получения конкретной информации о каком-либо элементе схемы или приборе выделите его, а затем выберите строку Help (Справка) из пункта меню Help (Справка).

Если вы хотите видеть окно справки во время работы, поставьте флажок на элементе Always On Top (Поверх остальных) в строке (Размещение Окна) в пункте меню (Параметры) справки.

Для получения большей информации о пользовании справкой в среде Microsoft Windows на­жмите клавишу F1.

Особенности работы с программой Electronics Workbench

Рабочее пространство представляет собой самую большую центральную область экрана. Оно является подобием макетной платы, на которой вы собираете и отлаживаете схемы.

Сборка схем осуществляется помещением элементов из активной линейки элементов в рабо­чую область экрана, соединением этих элементов и, при необходимости, подключением измеритель­ных приборов.

Рабочее пространство отображается в окне, которое может быть передвинуто, изменено в размерах и пролистано как и другие окна в EWB. Если рабочее пространство перекрывается другим окном, то вы можете переместить его на передний план нажатием левой кнопки мыши на заголовке окна или выбором Circuit (Схема) из пункта меню Window (Окно).

Линейки элементов содержат неограниченный запас каждого из элементов. Подобно другим окнам, вы можете перемещать, изменять в размере и пролистывать их.

Выборка элемента из линейки осуществляется следующим образом: поместите указатель мы­ши на требуемый элемент и нажмите левую кнопку мыши, затем переместите мышью элемент на нужное вам место в рабочей области экрана и отпустите кнопку мыши. (Нажатие клавиши ALT бло­кирует выводы элементов, делая выделение и перемещение их более легкими.)

Для удаления элемента схемы из рабочего пространства переместите его обратно в линейку элементов. (Или, выделите его и выберите Delete (Удалить) из пункта меню Edit (Редактирование)).

Подсказка: Если вы переместили линейку элементов в правую часть экрана и выбрали коман­ду Arrange (Упорядочить) из пункта меню Window (Окно) и линейка будет аккуратно размещена на экране.

Для того чтобы собрать и протестировать схему необходимо:

1. Переместить с помощью мыши элементы схемы в рабочее пространство из линеек эле­ментов.

1. Соединить элементы между собой.

2. Установить значения параметров элементов или их модели.

3. Присоединить измерительные приборы.

4. Включить собранную схему.

Примечание: в состав пакета EWB входят файлы примеров схем, которые вы можете посмот­реть, присоединить к ним свои элементы или взять фрагменты схемы из них.

Когда элементы схемы помещены в рабочее пространство вы легко можете соединить их ме­жду собой в схему.

Для соединения двух элементов схемы поставьте указатель мыши на вывод (короткая высту­пающая линия) одного из элементов - он выделится - и нажмите левую кнопку мыши. Не отпуская кнопку переместите указатель мыши к выводу другого элемента и, когда он выделится, отпустите кнопку. Соединение автоматически установится между этими выводами элементов. Чтобы соединить более двух элементов используйте соединитель¹.

Чтобы вставить элемент схемы в линию соединения переместите этот элемент на линию со­единения и отпустите кнопку мыши.

Для перемещения линии соединения поставьте указатель мыши на эту линию, нажмите левую кнопку мыши и перемещайте линию.

Точки контроля создаются на тех линиях соединения, на которых вы планируете измерять сигнал.

Существует два способа для создания точки контроля:

1. Установите соединитель из линейки элементов на линию соединения. Затем присоедините из­
   мерительные приборы к контрольной точке.

2. Протяните линию соединения от вывода элемента или соединителя до пересечения с другой
   соединительной линией. Когда появится небольшой кружок в точке пересечения, отпустите
   кнопку мыши. Соединитель будет автоматически включен в линию соединения.

Если вы добавили элементы схемы после того как схема была смоделирована, или если вы из­менили электронные свойства схемы, активизируйте ее снова для получения точных результатов.

Иконки измерительных приборов находятся на полке приборов, расположенной над рабочим пространством.

Чтобы воспользоваться измерительным прибором необходимо:

1. Переместить его иконку в рабочее пространство.

2. Присоединить иконку к схеме.

3. Открыть иконку чтобы увидеть измерительный прибор.

4. Переместить его если необходимо.

5. Установить его параметры.

Для удаления прибора переместите его иконку обратно на полку приборов. Все линии соеди­нения, подходящие к нему, будут удалены.
