Уровень срабатывания защелки - это точка на оси Y осциллографа, которую должен пересечь сигнал защелки для начала отображения основных сигналов.

Кнопки Auto, А, В и ЕХТ (автоматический режим, канал А, канал В, внешний сигнал) опреде­ляют сигнал, который будет являться сигналом защелки. Используйте автоматический режим (Auto) если вы хотите получить изображение сигнала как можно быстрее или если вы ожидаете прямоли­нейный сигнал. Нажмите кнопки А или В для использования сигнала на этом канале в качестве сиг­нала защелки. Кнопка ЕХТ использует внешний сигнал для сигнала защелки. (Если вы используете внешний сигнал защелки, подключите его к выводу trigger на иконке осциллографа).

Заземление

Точка отсчета для осциллографа в обычном режиме присоединена к заземлению (общему про­воду схемы).

Вам нет необходимости заземлять осциллограф для получения точных результатов. Однако, когда вы пользуетесь осциллографом, сама схема должна быть заземлена.

Подсказка: если вы хотите использовать точку отсчета отличную от земли (общего провода схемы), присоедините источник (или другие элементы) к выводу заземления осциллографа.

Увеличение экрана осциллографа

Кнопка Zoom (Увеличить) расширяет графический экран осциллографа и перемещает органы управления в низ окна. Вы можете получить конкретные значения линии сигнала перемещением мар­керов в желаемую позицию. Окна под экраном показывают время и изменение сигнала в позициях первого и второго маркеров, а также разницу между этими точками.

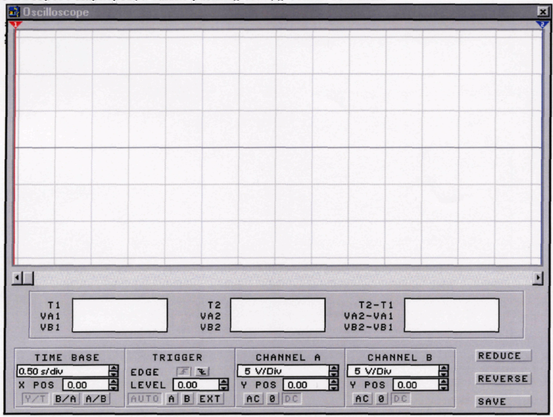

Увеличенный экран осциллографа.

Если вы хотите напечатать изображение на экране осциллографа после его увеличения, выбе­рите "X-Y Р1оt" (Печать области экрана) из диалогового окна Print (Печать). Заметим что на распе­чатке смещение для каждого канала равно:

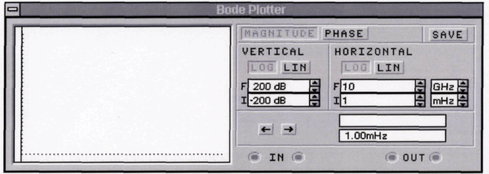

Графопостроитель

Присоедините выводы In (Вход) и Out (Выход) к точкам схемы, в которых вы хотите измерить входное и выходное напряжения (V_in и V_out соответственно).

Измерение амплитуды или Фазы

Установите Magnitude (Амплитуда) или Phase (Фаза) в зависимости от того, что вы хотите по­лучить на экране графопостроителя: амплитудную характеристику (отношение амплитуд сигнала

между двумя точками (в вольтах или децибелах)) или фазовую характеристику (сдвиг фазы сигнала между двумя точками (в градусах)) от частоты (в герцах).

Логарифмическая и линейная шкалы

Установка Log (Логарифмическая шкала) или Lin (Линейная шкала) позволяет вам использо­вать логарифмическую (по основанию 10) или линейную шкалу как на горизонтальной, так и на вер­тикальной оси графопостроителя.

Логарифмическая шкала в основном используется когда необходимо проанализировать час­тотные характеристики схемы в широком диапазоне частот. (График выстраивается графопостроите­лем только когда используется логарифмическая шкала.)

Установка шкалы вертикальной оси

Установите начальную и конечную точки для вертикальной оси графопостроителя изменени­ем значений его параметров F (final (Конечное значение)) и / (initial (Начальное значение)).

Когда измеряется амплитуда (усиление), вертикальная ось показывает отношение выходного напряжения к входному напряжению(V_in/V_out). Для логарифмической шкалы единицы измерения -децибелы. Для линейной шкалы отображается просто отношение сигналов.

Когда измеряется сдвиг фазы единицами измерения всегда являются градусы.

Настройка горизонтальной оси

Горизонтальная ось графопостроителя всегда показывает частоту. Вы можете изменить на­чальную и конечную точки на этой оси установкой параметров F (final (Конечная частота)) и I (initial (Начальная частота)).

Получение результатов

Включите схему чтобы получить график. Затем перемещайте указатели графопостроителя для получения точных значений частоты и амплитуды или фазы в любой точке графика. Существует два способа перемещения указателей:

• нажимать мышью стрелки на панели под экраном графопостроителя,
  или

• перетаскивать мышью указатель в требуемую точку графика.

Значение в точке пересечения указателя и графика располагается в правом нижнем углу гра­фопостроителя.

Генератор слов

Генератор предназначен для формирования последовательностей цифровых сигналов. Имеет 8 независимых каналов генерации цифровых последовательностей. Генерируемые последовательно­сти импульсов набираются в линейках с номерами, соответствующими номерам выходов генератора. Указанные цифровые последовательности выдаются на все выходы одновременно, таким образом, генератор позволяет изменять синхронно параметры восьми устройств.

Ввод слов

Чтобы ввести битовые наборы или слова в генератор слов, щелкните мышкой на нужной вам позиции и введите 1 или 0.

После выбора позиции ввода вы можете использовать клавиши редактирования для переме­щения по полям.

Подсказка: Используйте набор бит, который даст вам предсказуемый результат, так как записано в таблице истинности.

Включение

Генератор имеет три режима формирования последовательностей импульсов: пошаговый ре­жим (step), построчный режим (burst) и циклический режим (cycle).

Пошаговый режим работы (step) необходим при отладке цифровых схем и позволяет выполнять за­данные последовательности сигналов с остановкой после каждого такта. Перемещение по тактам вы

(перемещение на такт впе-

полняемых последовательностей также возможен с помощью клавиш

ред) и

(перемещение на такт назад) на панели генератора сигналов.

Построчный режим работы (burst) предназначен для формирования заданных цифровых по­следовательностей с остановкой после завершения строки последовательности, т.е. после завершения кодовой последовательности. Этот режим используется для однократного выполнения последова­тельности цифровых сигналов.

Циклический режим работы (cycle) используется для непрерывного повторения последова­тельностей цифровых сигналов. Данный режим полезен при наблюдении динамики работы цифровых автоматов. (Остановка осуществляется нажатием клавиш Ctrl + Т). Значение каждого бита отображается напротив каждого вывода генератора слов.

Сохранение и повторное использование образцов слов

Для очистки последовательностей бит, записи их в файл или чтения их из файла используют­ся кнопки в правом верхнем углу генератора.

Для очистки всех линеек цифровых последовательностей используется кнопка на панели генератора Clear (очистить). При нажатии на эту кнопку во все такты всех линеек цифровых последовательно­стей будут записаны нули.

Генератор позволяет сохранять и восстанавливать сохраненные значения цифровых последо­вательностей с помощью клавиш Save (сохранить) и Load (загрузить) на панели генератора. С по­мощью этих кнопок вы можете записать в файл или считать из файла последовательности цифровых сигналов. При нажатии мышью на кнопку Save (сохранить) или на кнопку Load (загрузить) на экране появляется окно для выбора файла в котором будут сохранены цифровые последовательности или из которого они будут загружены. Файлы, содержащие наборы слов, имеют расширение .DP.

Тактовый выход

Для формирования тактовых импульсов генератор имеет выход синхроимпульсов (С/k). Сиг­налы на этом выходе формируются с периодом равным одному такту линейки цифровых последова­тельностей. Таким образом, генератор позволяет получать синхронизированные цифровые последо­вательности, имеющие максимальную длину 16 тактов, после чего процесс формирования последова­тельности будет начат сначала.

Защелкивание

Генератор слов может быть защелкнут внутренне своим собственным тактовым выходом или внешне - сигналом, приходящим на вход trigger (в верхнем правом углу). Если вы используете внеш­ний сигнал защелки, то слово на выход передается в момент прихода на вход trigger высокого уровня.

Установка частоты

Тактовая частота генератора слов может быть установлена в Гц, кГц или МГц. Каждое слово будет находиться на выходе генератора на протяжении одного периода тактового генератора

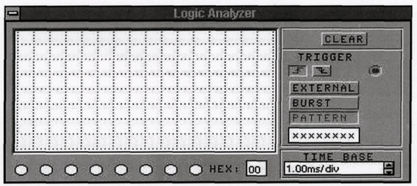

Логический анализатор

Логический анализатор используется для наглядного представления и измерения параметров сигнала. Имеет 8 независимых входов для анализа сигналов, обозначенных цифрами от 1 до 8. Логи­ческий анализатор выдает информацию в виде временных диаграмм, аналогичных тем, которые были бы получены при подсоединении к реальной схеме осциллографа. Слева внизу на панели логического анализатора находятся клеммы для подключения к исследуемым точкам схемы. Справа от них ото­бражается шестнадцатеричный код поданного на входы анализатора числа, причем вход "1" считает­ся старшим разрядом числа, а вход "8" - младшим. Эта информация может оказаться полезной при синтезе счетчиков. Информация, поступающая на входы "1" .. "8", располагается на экране анализа­тора сверху вниз, т.е. вход "1" - самая верхняя строка на экране, вход "8" - самая нижняя. Также вы­дает их двоичное и шестнадцатеричное представление.

Изменение параметров

Левая половина открытого окна логического анализатора отображает состояние (высокое или низкое) входных сигналов по каждому входному каналу.

Пронумерованные выводы внизу панели прибора сопоставлены горизонтальным строкам на экране и показывают двоичное значение каждого бита.

Окно справа отображает значение двоичного числа, преобразованное в шестнадцатеричную форму (по основанию 16), исправляя порядок следования бит.

Для очистки содержимого экрана анализатора используется кнопка на панели логического анализатора Clear (очистить). Очистка экрана анализатора также происходит автоматически при пе­реполнении содержимого экрана (диаграмма выходит за его пределы).

Развертка по времени ... Развертка по времени управляет шкалой логического анализатора. Время устанавливается в секундах.

Защелкивание

Анализатор имеет вход защелки (trigger) для синхронизации с различными элементами схе­мы. Синхронизация может производиться как по фронту поступающего сигнала защелки, так и по спаду (кнопки [] и [] на лицевой панели анализатора). Возможные режимы работы анализатора: с внешней синхронизацией (включена кнопка External на панели анализатора), построчный (включена кнопка burst) и работа по маске (включена кнопка pattern). Включение упомянутых кнопок осущест­вляется подведение указателя мыши к нужной кнопке на панели анализатора и нажатием левой кла­виши мыши. Нажатая кнопка выделяется цветом.

При работе анализатора с внешней синхронизацией (External) вся поступающая информация, включая текущую, отображается на экране. Этот способ работы выдает наиболее полную информа­цию о поступающих на входы анализатора сигналах.

Построчный режим работы (burst) также отображает всю поступающую на входы анализатора информацию, начиная с первой единицы на каком-либо из входов. Таким образом, начальные нуле­вые значения сигналов отбрасываются.

При работе по маске (pattern) информация, поступающая на входы анализатора, начнет ото­бражаться только при появлении на входах сигналов, соответствующих наложенной маске. Маска имеет 8 разрядов (по количеству входов) и может состоять из символов "1", "О" и "х". Символы "1" и "О" указывают на содержимое входа, необходимое для появления информации на экране. Символы "х" предназначены для маскирования каких-либо входов анализатора (т.е. все равно какая информа­ция на входе). Маска сигналов по умолчанию имеет значение хххххххх и располагается под кнопкой pattern на панели логического анализатора. Для установки новой маски подведите указатель мыши к требуемому входу на маске сигналов (они располагаются соответственно входам на панели анализа­тора) и нажмите левую кнопку мыши. Этот символ маски станет черного цвета. После этого вы мо-

жете вводить новое значение маски для выбранного входа. Передвижение по маске входов осуществ­ляется клавишами управления курсором.
