Рекомендуемое

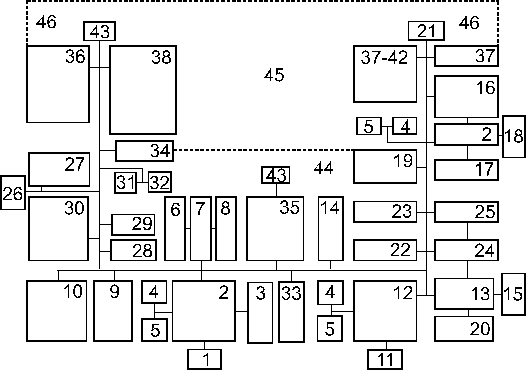

Административно-бытовое и обрядовое здание кладбища.
Функционально-технологическая схема.
1 - тамбур; 2 - вестибюль-приемная; 3 - магазин (киоск) "Цветы"; 4, 5 - туалеты; 6 - кабинет заведующего; 7 - комната секретаря; 8 - комната смотрителя и архив; 9 - комната нормировщика, кладовщика; 10 - зал собраний; 11 - тамбур (вход); 12 - зал ожидания; 13 - зал вручения урн; 14 - комната отдыха ведущего обряд вручения урн; 15 - тамбур (выход); 16 - мемориальный зал; 17 - комната поминовений; 18 - тамбур (вход-выход); 19 - хранилище реквизита и памятных таблиц; 20 - радиоузел (магнитофон); 21 - тамбур служебный; 22 - хранилище ненаполненных погребальных урн; 23 - комната для хранения и укладывания праха в урны; 24 - хранилище погребальных урн с прахом; 25 - комната для гравирования надписей на урнах; 26 - тамбур служебный; 27 - гардеробные для женщин, гардеробные для мужчин, душевые женские, душевые мужские, туалет женский, туалет мужской; 28 - подсобное помещение; 29 - моечная; 30 - комната приема пищи; 31, 32 - туалеты; 33 - помещение для сушки одежды и инвентаря; 34 - комната землекопов; 35 - склад готовых памятников; 36 - материальный склад; 37 - склад и прокат инвентаря; 38 - гараж машин и механизмов; 39 - тепловой пункт; 40 - ввод водопровода; 41 - ввод газа; 42 - электрощитовая; 43 - тамбур служебный; 44 - крытое пространство; 45 - хозяйственный двор; 46 - хозяйственный въезд.
Приложение 12
Справочное
Расчетные температуры воздуха и нормы воздухообмена
| Помещения | Температура в помещениях °С | Кратность воздухообмена в 1 час | Примечание | |||
| приток | вытяжка | |||||
| Вестибюль | 14 | 2 | - | |||
| Ритуальные залы | 16 | 20 куб.м на 1 человека | В теплый период не выше 25°C | |||
| Помещение ожидания для родственников умершего | 16 | 3 | 3 | |||
| Комната ведущего ритуал | 16 | 2 | 1,5 | |||
| Помещение для формирования почетного караула | 16 | 2 | 1,5 | |||
| Помещения для музыкантов | 16 | 2 | 1,5 | |||
| Радиоузел | 16 | - | 1 | |||
| Комнаты медицинской помощи | 20 | 2 | 1,5 | |||
| Кабинеты директора, бухгалтера | 18 | 1,5 | 1,5 | |||
| Кладовые | 12 | - | 0,5 | |||
| Приемное помещение | 15 | 2 | 2 | |||
| Комната регистратора | 18 | 1,5 | 1,5 | |||
| Холодильная камера | 4 | 10(сутки) | 10 (сутки) | |||
| Машинное отделение | 15 | 3 | 3 | |||
| Помещение для подготовки умерших к траурному обряду | 15 | 4 | 6 | |||
| Предпечечное пространство | 15 | 3 | 3 | |||
| Кремационный зал | 15 | По расчету, но не менее 5 | ||||
| Дымососная | 5 | 3 | 3 | Тв = 30°С, но не выше 40°С Тв = +5°С, за счет тепловыделе- ний. Кратность воздухообмена без учета работы дымососа | ||
| Комната отдыха и психологической разгрузки операторов | 18 | - | - | |||
| Помещение для обработки праха | 15 | - | 1 | Местный отсос от мельницы | ||
| Помещение для хранения праха | 15 | - | 1 | |||
| Помещение для вручения праха родственникам умершего | 15 | 3 | 3 | - | ||
| Мастерские | 18 | - | 2 | - | ||
| Гардеробные с душевыми | 18 | Из расчета компенсации вытяжки из душевых, но не менее однократного воздухообмена в час | ||||
| Гардеробные без душевых | 18 | - | 1 | - | ||
| Душевые | 25 | 75 куб.м/ч на 1 душ, сетку | ||||
| Уборные | 16 | 50 куб.м/ч на 1 унитаз и 25 куб.м/ч на 1 писсуар | ||||
| Уборные общего пользования | 16 | 100 куб.м/ч на 1 унитаз и 2 куб.м/ч на 1 писсуар | ||||
| Комната приема пищи | 16 | 3 | 3 | - | ||
| Демонстрационно-торговый зал | 16 | - | - | - | ||
| Помещение для агентов, для сотрудников ЗАГСа, для прослушивания музыки, диспетчерской | 18 | - | 1 | - | ||
| Комната приема пищи | 16 | - | 1 | - | ||
| Подсобные и складские помещения, кладовые, технические службы | 12 | - | 0,5 | - | ||
Приложение 13
Рекомендуемое
Площади помещений для холодильных агрегатов
| Площадь охлаждаемых камер, кв.м | до 10 | 10-20 | 20-30 | 30-40 | 40-50 | 50-60 | 60-70 | 70-80 |
| Площадь помещений для агрегата, кв.м | 2 | 3-4 | 5-6 | 7-8 | 9-10 | 11-12 | 13-14 | 15-18 |
Приложение 14
Рекомендуемое
ОПРЕДЕЛЕНИЕ ПРОПУСКНОЙ СПОСОБНОСТИ КРЕМАТОРИЕВ
И ДОМОВ ТРАУРНЫХ ОБРЯДОВ
Пропускная способность крематориев и домов траурных обрядов устанавливается расчетом в зависимости от численности обслуживаемого населения.
Пропускная способность здания для проведения траурных обрядов определяется количеством ритуалов в день (8 часов).
Пропускная способность крематория обуславливается количеством возможных кремаций и количеством ритуалов в день (8 часов).
Пропускная способность ритуального зала определяется количеством траурных обрядов, которые могут быть проведены в нем за рабочий день.
Время проведения ритуала принимается от 15 до 30 минут, перерыв между ритуалами от 5 до 15 минут.
Время одной кремации от 40 минут до 1 часа в зависимости от типа кремационной печи.
При расчете мощности предприятия учитываются:
- коэффициент смертности;
- предполагаемый (по заданию) процент кремаций от общего числа умерших;
- коэффициент неравномерности смертности (из условий времени года), равный 1,33-1,5, где максимум приходится на весенне-осенний период.
Коэффициент смертности выражает отношение числа умерших за год к средней численности обслуживаемого населения, приведенное к тысяче жителей (берется по данным статистических органов).
Пример расчета мощности крематория
Количество похорон в год для заданного города, района города или городской агломерации определяется по формуле:
где П - количество похорон в год;
К - количество обслуживаемого населения в тыс.человек;
Кс - коэффициент смертности.
Из общего количества похорон в год следует учитывать определенный заданием процент кремаций, что определит максимальное количество кремаций в день по формуле:
,
где Мкр - максимальное возможное количество кремаций в день (мощность крематория);
П - количество похорон в год для заданного города;
Ккр - коэффициент кремации, заданный для данного города;
Кн - коэффициент неравномерности смертности (1,35-1,5);
Дн - число рабочих дней крематория в году (принимается равномерным 300 дней с учетом выходных, праздничных и санитарных дней).
Потребное количество ритуальных залов и количество кремационных печей (камер) определяется по мощности крематория, пропускной способности одного ритуального зала и времени одной кремации в печи определенной конструкции.
При определении количества кремационных печей необходимо предусматривать резервные печи (не менее одной).
Пример расчета мощности зданий для проведения
траурных обрядов:
,
где Мз - максимальное количество обрядов прощания в день, проводимых в здании траурных обрядов (мощность предприятия);
П - число похорон в год для заданного города;
Кз - коэффициент использования здания траурных обрядов (по заданию);
