Рекомендуемое
Состав и площади помещений Дома траурных обрядов
| Группа помещений | Помещение | Площадь, кв.м |
| 1. Входная | Вестибюль и санузлы ** (при каждом траурном зале) | По нормам СНиП 2.08.02-89* |
| Комната охраны | 10-12 | |
| Комната дежурного администратора и оформления заказов* | 10-12 | |
| Комната ведущего обряд прощания и оказания медицинской помощи* | 10-12 | |
| Комната уборщиков с кладовой для уборочного инвентаря | 6-8 | |
| Комната священнослужителя | 10-12 | |
| 2. Обрядовая | Траурный зал | По проекту |
| Антресоли или место для органа, хора, электрооргана, оркестра | По проекту | |
| Шлюз (передаточная камера между траурным залом и транспортной группой) | 8-10 | |
| Комната хранения реквизита | 14-16 | |
| 3. Пребывания родственников у гроба до обряда прощания | Вестибюль** | По расчету, исходя из вместимости группы |
| Комнаты пребывания родственников у гроба до обряда прощания* | Две и более комнаты по 14-16 | |
| 4. Выходная | Комната адаптации | По проекту |
| Холл выхода** | По проекту | |
| 5. Транспортная | Помещение для временного сохранения умерших (в гробах), отправляемых в крематорий после обряда прощания | По расчету, исходя из 50% пропускной способности здания |
| Помещения для хранения и обивки гробов | То же | |
| Помещение для подготовки умерших к междугородной или международной перевозке | По заданию на проектирование | |
| 6. Приема, подготовки к обряду | Помещение приема и регистрации поступления умерших** | 14-16 |
| прощания и | Кладовая одежды, снятой с умерших | 8-10 |
| предпохоронного сохранения | Помещение санитарно-гигиенической и парикмахерской подготовки умерших | 24-36 |
| умерших | Холодильные камеры для предпохоронного сохранения умерших | По расчету |
| 7. Инженерно- техническая | Помещение инженерных служб** | По расчету |
| Помещение хранения и мойки тележек | По расчету | |
| ______________ * - При помещении устраивается санузел ** - Устраивается вход (выход) Примечание: Состав и площади помещений уточняются заданием на проектирование. | ||
Приложение 6
Справочное

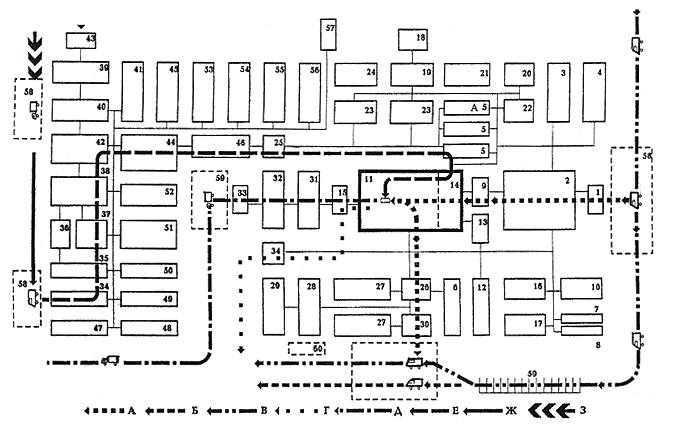

Дом траурных обрядов.
Функционально-технологическая схема
А - похоронная процессия; Б - отъезд участвовавших в похоронах; В - прибытие траурного кортежа; Г - удаление венков после обряда прощания; Д - централизованная перевозка умерших в крематорий после обряда прощания; Е - подготовка и предпохоронное сохранение тел умерших; Ж - централизованная перевозка умерших из жилья, больниц и военных госпиталей; З - централизованная доставка похоронных принадлежностей и предметов похоронного ритуала.
1 - тамбур; 2 - вестибюль; 3 - комната дежурного администратора и оформления документов; 4 - комната отдыха ведущего обряд прощания; 5 - комната родственников; 5-А - комната священника; 6 - комната оказания медицинской помощи; 7 - туалет для мужчин; 8 - туалет для женщин; 9 - шлюз; 10 - курительная; 11 - траурный зал; 12 - комната почетного караула; 13 - лестница на антресоли; 14 - музыкальная ложа; 15 - шлюз; 16 - комната отдыха музыкантов и хранения инструментов; 17 - помещение хранения реквизита; 18 - тамбур; 19 - вестибюль; 20 - туалет для женщин; 21 - курительная; 22 - туалет для мужчин; 23 - комната пребывания родственников у гроба до обряда прощания; 24 - курительная; 25 - шлюз; 26 - холл выхода; 27 - комната адаптации; 28 - помещение для воинского подразделения, назначенного в почетный эскорт; 29 - комната отдыха водителей автокатафалков; 30 - тамбур; 31 - помещение для временного сохранения умерших (в гробах), отправляемых в крематорий после обряда прощания; 32 - помещение для подготовки умерших к междугородной или к международной перевозке умерших; 33, 34 - тамбур рабочий; 35 - помещение приема и регистрации поступления умерших; 36 - шлюз; 37 - кладовая одежды, снятой с умерших; 38 - помещение санитарно-гигиенической и парикмахерской подготовки умерших; 39 - комната приема одежды и обуви для умерших; 40 - склад похоронных принадлежностей, предметов похоронного ритуала, одежды и обуви; 41 - охлаждаемая камера - хранилище венков, вазонов и букетов из живых цветов; 42 - помещение одевания, укладывания в гроб и косметической подготовки умерших; 43 - тамбур; 44 - охлаждаемые камеры для предпохоронного сохранения умерших; 45 - машинное отделение холодильных установок; 46 - помещение проверки и окончательной подготовки умерших перед обрядом прощания; 47 - комната психологической разгрузки персонала; 48 - комната приема пищи; 49 - гардеробный блок для женщин; 50 - гардеробный блок для мужчин; 51 - вентиляционная камера для 1-5 и 7 групп помещений; 52 - вентиляционная камера для рабочих помещений; 53 - тепловой пункт; 54 - ввод водопровода; 55 - электрощитовая; 56 - помещение санитарной обработки подъемно-транспортного оборудования; 57, 58 - крытое пространство; 59 - автостоянка; 60 - площадка для производства салюта.
Приложение 7
Рекомендуемое
Состав и площади помещений кремационной части
| Помещение | Площадь, кв.м. |
| Вестибюль* | По СНиП 2.09.02-85* |
| Кремационный зал | Определяется типом и количеством устанавливаемых печей, но не менее 40 кв.м на одну печь |
| Помещение для газоочистки | То же |
| Комната отдыха и психологической разгрузки операторов кремационных печей с душем и санузлами | 18-20 |
| Помещение обработки кремированных останков | 16-18 |
| Хранилище урн с прахом | 18-20 |
| Ремонтная мастерская | 18-20 |
| Комната начальника смены | 10-12 |
| Комната уборщиков с кладовой уборочного инвентаря | 6-8 |
| ______________ * Устраиваются вход-выход и проемы для монтажа оборудования Примечание: Состав и площади помещений уточняются заданием на проектирование. | |
Приложение 8
Рекомендуемое
Состав и площади крематория (тип 2)
| Группа помещений | Помещение | Площадь, кв.м |
| 1. Приема умерших | Тамбур-вестибюль* | 50-60 |
| Прием и регистрация поступления умерших, регистрации и отправки урн с прахом на кладбища | 14-16 | |
| Холодильная камера и помещение для сохранения умерших до кремации | Из расчета 12 мест на каждую кремационную печь | |
| 2. Кремирования останков, обработки и хранения | Кремационный зал | Определяется типом и количеством устанавливаемых кремационных печей, но не менее 40 кв.м на одну печь |
| Помещение для газоочистки (при необходимости) | То же | |
| Комната отдыха и психологической разгрузки операторов кремационных печей с душем и санузлами | 18-20 | |
| Помещение обработки кремированных останков | 16-18 | |
| Хранилище урн с прахом | 18-20 | |
| Ремонтная мастерская | 24-30 | |
| 3. Инженерно- техническая | Помещения инженерных служб | По СНиП 2.09.02-85* |
| Помещение хранения и мойки тележек | 10+2,2 на каждую кремационную печь | |
| Комната уборщиков с кладовой уборочного инвентаря | 6-8 | |
| _________________ * - Устраиваются входы-выходы Примечание: Состав и площади помещений уточняются заданием на проектирование. | ||
Приложение 9
Рекомендуемое

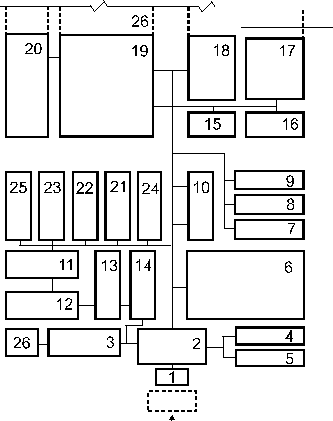

Крематорий (тип 2). Функционально-технологическая схема
1- тамбур; 2 - вестибюль; 3 - помещение приема, регистрации поступления умерших и отправки урн с прахом кремированных; 4 - туалет для женщин; 5 - туалет для мужчин; 6 - траурный зал; 7 - комната начальника смены; 8 - комната отдыха операторов кремационных печей; 9 - комната приема пищи; 10 - санитарно-бытовые помещения; 11 - помещение обработки кремированных останков; 12 - помещение для пересыпки праха в урны; 13 - хранилище ненаполненных урн; 14 - хранилище урн с прахом; 15 - холодильная камера; 16 - помещение для холодильного агрегата; 17 - склад ремонтных деталей; 18 - помещение для нахождения гробов до кремации; 19 - кремационный зал; 20 - помещение для очистки газов и дымососов; 21 - венткамера; 22 - тепловой пункт; 23 - ввод водопровода; 24 - электрощитовая; 25 - ввод газа; 26 - резервный участок для расширения крематория; 27 - крытое пространство.
Приложение 10
Рекомендуемое
Состав и площади помещений
административно-бытового и обрядового зданий
| Группа помещений | Помещение | Площадь, кв.м |
| 1. Входная | Вестибюль-приемная с санузлами | 24-30 |
| 2. Административная | Кабинет заведующего кладбищем | 12-14 |
| Кабинет секретаря | 8 | |
| Комната смотрителя и архив | 14-16 | |
| Комната нормировщика, кладовщика | 10-12 | |
| 3. Обрядовая* | Вестибюль | В соответствии со СНиП 2.08.02-89* |
| Комната священнослужителя* | 10-12 | |
| Зал вручения урн | 18-22 | |
| Комната отдыха ведущего обряд вручения урн** | 8-10 | |
| 4. Хранения* погребальных урн | Хранилище погребальных урн | 14-16 |
| Комната для гравирования надписей на урнах | 8-10 | |
| 5. Бытовая | Комната землекопов | СНиП 2.09.04-87* |
| Помещения для сушки одежды и хранения инвентаря | то же | |
| Гардеробные уборщиков территории | по расчету 6-8 кв.м на 4 уборщиков | |
| Подсобные помещения | 8-10 | |
| Душевые, санузлы | 4-6 | |
| 6. Складская | Склад готовых памятников | 46-50 |
| Материальный склад | По заданию на проектирование | |
| Склад уборочного инвентаря (прокат) | 22-26 | |
| Гараж машин и механизмов | По заданию на проектирование | |
| 7. Инженерно-техническая | Тепловой пункт | По заданию на проектирование |
| Узел ввода | По заданию на проектирование | |
| Электрощитовая | По заданию на проектирование | |
| ________________ * Помещения предусматриваются при наличии крематория ** Устраивается санузел Примечание: Состав и площади помещения уточняются заданием на проектирование. | ||
Приложение 11
