радиусы кривых в плане……………………..… не менее 250 м;

расстояние видимости поверхности дороги …. не менее 150 м;

радиусы вертикальных выпуклых кривых …... не менее 5000 м;

радиусы вертикальных вогнутых кривых ……. не менее 2000 м.

Радиусы кривых в плане и продольном профиле при соответствующем технико-экономическом обосновании могут быть уменьшены по сравнению с требованиями СНиП Нормы проектирования автомобильных дорог до 30 %, а при установке дополнительных дорожных знаков или регулировании движения - до 50 %.

При радиусах кривых в плане менее 350 м необходимо предусматривать уширение проезжей части с внутренней стороны за счет обочин, при этом их ширина должна быть не менее 1 м.

В горной местности при затяжных продольных уклонах более 60 % через каждые 2-3 км для остановки автомобилей следует предусматривать места с уменьшенными продольными уклонах (20 и менее) или горизонтальные площадки длиной не менее 50 м.

4.14. При ширине расчетного автомобиля более 2,5 м параметры поперечного профиля дорог следует назначать в соответствии с данными табл. 6

Таблица 6

4.15. В случаях, когда предусматривается на перспективу использование притрассовых автомобильных дорог в качестве автомобильных дорог промышленных предприятий, их категории устанавливаются по главе СНиП Нормы проектирования автомобильных дорог.

4.16. Значение коэффициентов приведения интенсивности движения различных транспортных средств к легковому автомобилю следует принимать по данным главы СНиП Нормы проектирования автомобильных дорог.

5. НАПРАВЛЕНИЕ ПРИТРАССОВОЙ АВТОМОБИЛЬНОЙ ДОРОГИ И ЕЕ МЕСТОПОЛОЖЕНИЕ

5.1. Общее направление притрассовой автомобильной дороги должно совпадать с направлением железной дороги, для обеспечения строительства которой она проектируется.

5.2. В равнинных местностях, где трасса железной дороги уложена вольным ходом, длинными прямыми и кривыми больших радиусов, ось притрассовой автомобильной дороги следует проектировать параллельно оси железнодорожного пути, повторяя ее в плане.

5.3. На участках сложного плана с петлеобразным вписыванием железнодорожной трассы в рельеф местности автомобильную дорогу в обоснованных случаях допускается спрямлять, предусматривая при необходимости устройство технологических подъездов к железнодорожным сооружениям (рис. 2).

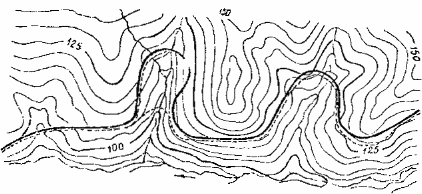

Рис. 2. Схема петлеобразного развития линии:

_______ - железная дорога; _ _ _ _ - автомобильная дорога

5.4. При особо сложном рельефе местности и плане линии, как показано на рис. 3, когда проектирование притрассовой автомобильной дороги параллельно железнодорожной трассе явно нецелесообразно, выбор направления притрассовой автомобильной дороги и технологических подъездов от нее к железнодорожным сооружениям следует производить на основе вариантных проработок и их технико-экономического сравнения.

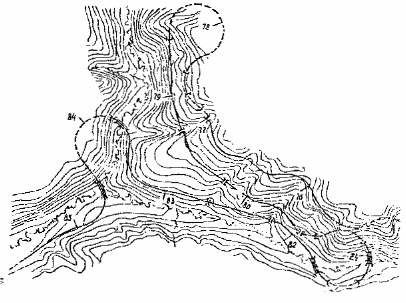

Рис. 3. Схема развития линии “Тройная” петля:

- тоннель; - виадук или мост; - труба или мост

5.5. В каньонообразной местности, где предельного уклона автомобильной дороги недостаточно для следования ее рядом с железной дорогой, а также на переходах постоянно действующих водотоков допускается удаление автомобильной дороги от оси железной дороги с вписыванием в рельеф местности.

5.6. Трасса автомобильной дороги как при спрямлении, так и при глубоком вписывании должна обосновываться так, чтобы суммарные расходы на транспортирование строительных грузов по автомобильной дороге, включая затраты на строительство и эксплуатацию ее, были минимальными.

5.7. Притрассовую автомобильную дорогу у железнодорожных выемок следует размещать на отдельном самостоятельном полотне, а у насыпей - отдавать предпочтение устройству ее на общем полотне в виде бермы железнодорожной насып (рис. 4, а).

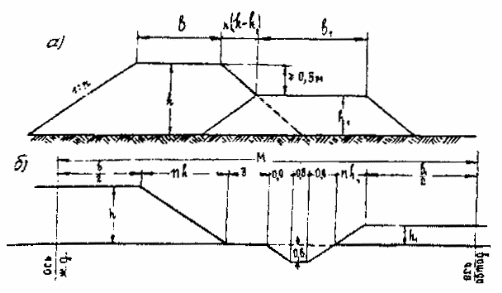

Рис. 4. Схемы размещения автомобильной дороги с железнодорожной насыпью на общем (а) и отдельном (б) полотне:

b - ширина основной площадки железной дороги; b₁ - ширина поверху притрассовой автомобильной дороги; h и h₁ - высота железнодорожной и автодорожной насыпи соответственно; 1 : п - крутизна откоса насыпи

5.8. В сложных условиях болот, марей, на грунтах III и IV категорий просадочности, где с целью обеспечения надежности земляного полотна при эксплуатации требуется сооружение дополнительных специальных устройств, размещение обеих дорог на раздельном земляном полотне должно быть обосновано технико-экономическими рычагами.

5.9. Проезжую часть устраиваемой на общей насыпи притрассовой автомобильной дороги следует проектировать не менее чем на 0,5 м ниже отметки бровки земляного полотна железной дороги В случае необходимости расположения проезжей части автомобильной дороги на общей насыпи в одном уровне с бровкой железнодорожного полотна необходимо предусматривать ограждение, исключающее возможность наезда автомашин на железнодорожный путь.

5.10. При расположении автомобильной дороги на самостоятельном полотне рекомендуется в удобных местах сближать трассы обеих дорог, устраивая их на общем полотне. При этом следует предусматривать устройство специальных площадок для подъезда автомобилей с линейными работниками железной дороги непосредственно к железнодорожному полотну.

5.11. Удаление от оси железнодорожной насыпи притрассовой автомобильной дороги, запроектированной на отдельном полотне, должно быть минимальным, однако достаточным для размещения между подошвами насыпей бермы и общей для обеих дорог водоотводной канавы (рис. 4, б).

Расстояние М между осями железной дороги и притрассовой автомобильной дороги должно быть не менее:

,

где 1/n и 1/n₁ - крутизна откоса железной и автомобильной дорог соответственно.

5.12. Не участках скальных прижимов притрассовую автомобильную дорогу рекомендуется проектировать с низовой стороны у подошвы откосов железнодорожной насыпи.

5.13. В обоснованных случаях притрассовую автомобильную дорогу допускается размещать с верховой стороны по камненулавливающей траншее.

5.14. На косогорных участках, где железнодорожная линия запроектирована выемкой, притрассовую автомобильную дорогу следует располагать с низовой стороны с удалением подошвы автомобильной дороги от бровки выемки не менее чем на 5 м рис. 5).

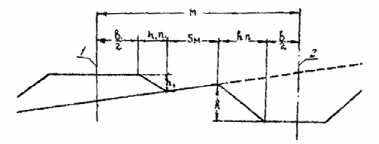

Рис. 5. Схема размещения притрассовой автомобильной дороги на косогорных участках:

1 - ось автодороги; 2 - ось железной дороги

5.15. При расположении притрассовой автомобильной дороги за кавальером в виде бермы следует руководствоваться указаниями п. 5.7.

5.16. В пределах раздельных пунктов притрассовую автомобильную дорогу следует размещать со стороны пассажирского здания и будущего поселка.

5.17. На перегонах притрассовую автомобильную дорогу рекомендуется располагать со стороны грунтовых карьеров.

5.18. На пойменных участках притрассовую автомобильную дорогу следует проектировать с низовой (прирусловой) стороны, допуская в стесненных условиях использование для проезда участков скальных русл водотоков.

5.19. В районах с наличием вечной мерзлоты притрассовую автомобильную дорогу следует проектировать в виде бермы железнодорожной насыпи, но учитывая при этом, что дороги возводятся иногда с длительным разрывом во времени.

5.20. При невозможности по мерзлотно-грунтовым условиям размещать притрассовую автомобильную дорогу на общем полотне, ее проектируют как самостоятельное сооружение с отдалением от железной дороги на расстояние, превышающее зону взаимного влияния дорог.

5.21. Сторонность притрассовой автомобильной дороги относительно железнодорожного пути надлежит выбирать с учетом сооружения в последующем второго пути, электрификации линии и на основе технико-экономического сравнения вариантов по строительным и эксплуатационным показателям.

5.22. В обычных условиях на равнинной и слабохолмистой местности притрассовую автомобильную дорогу допускается располагать по любую сторону от железнодорожного пути, руководствуясь требованиями пп. 5.16 и 5.17.

5.23. На подходах к мостам с совмещенной ездой поездов и автотранспорта в отдельных обоснованных случаях вместо устройства двухсторонних съездов с железнодорожной насыпи следует предусматривать возможность проезда автомобилей под железнодорожными мостами (рис. 6).

Рис. 6. Схема совмещения железной и автомобильной дорог на мосту:

_______ - железная дорога; ------- - автомобильная дорога

5.24. Проектные решения по притрассовой автомобильной дороге должны быть нанесены на план линии, продольный и поперечный профили железной дороги; на поперечных профилях, кроме того, обязательно должны быть показаны водоотводные и нагорные канавы, резервы, кавальеры, способы укрепления откосов и т.п. с указанием очередности их выполнения строителями.

6. ПРИМЫКАНИЯ И ПЕРЕСЕЧЕНИЯ

6.1. Пересечения притрассовой автомобильной дороги с железнодорожным путем допускаются как в одном, так и в резных уровнях (последнее предпочтительно).

6.2. Пересечение притрассовых автомобильных дорог со строящейся железной дорогой в одном уровне следует проектировать в районах горловин раздельных пунктов вне пределов путевого развития.

6.3. При одновременном проектировании притрассовой автомобильной дороги и железнодорожного пути следует всегда изыскивать экономичные решения для пересечения их в разных уровнях. Для этого могут быть использованы железнодорожные мосты, а иногда водопропускные трубы. Последние должны быть соответственно запроектированы.

6.4. Тип пересечения притрассовой дороги с другими существующими автомобильными дорогами (в одном и в разных уровнях) следует определять в зависимости от интенсивности движения по ним. Пересечения с дорогами I категории надлежит проектировать, как правило, в разных уровнях; в ряде случаев для этого целесообразно использовать ближайшие мосты на постоянной автомобильной дороге.

6.5. Пересечения железных и автомобильных дорог в одном уровне и примыкания к другим автомобильным дорогам следует проектировать на свободных от зарослей площадках и на прямых участках пересекающихся или примыкающих дорог. Пересечение предпочтительно устраивать на нулевых местах или на невысоких (до 2 м) насыпях.

6.6. Продольные уклоны пересекающихся автомобильных дорог на подходах к пересечениям на протяжении расчетных расстояний видимости не должны превышать 40 %.

6.7. При пересечении притрассовой дорогой существующих автомобильных дорог с твердым покрытием на въездах надлежит предусматривать также твердое покрытие в каждую сторону от оси пути на протяжении:

При пересечении дорог I-III категории …… от 50 до 150 м;

” ” ” IV категории ……. 25 м.

6.8. покрытия на въездах следует предусматривать не ниже переходного типа.

6.9. Ширину проезжей части притрассовых автомобильных дорог на пересечениях в одном уровне с железными дорогами следует принимать не менее 6 м на расстоянии по 200 м в обе стороны от переезда.

6.10. Пересечения притрассовых автомобильных дорог с трубопроводами (водопровод, канализация, газопровод, нефтепровод, теплотрассы и т.п.), а также с кабелями линий связи и электропередач следует увязывать с проектом пересечения железнодорожного пути, соблюдая требования существующих нормативных документов проектирования этих устройств.

7. ИЗЫСКАНИЯ И ОБСЛЕДОВАНИЯ

7.1. Топографическая, инженерно-геологическая, мерзлотная, гидрологическая и другая информация о местности, получаемая в процессе изысканий для проектирования железнодорожных линий, должна быть достаточной для проектирования притрассовых автомобильных дорог.

7.2. На предпроектной стадии необходимую (см. п. 1.5) информацию о местности следует получать без выезда на полевые работы, т.е. по литературным источникам, данным изысканий прошлых лет и имеющимся топографическим, геологическим, гидрологическим и климатическим картам.

7.3. Если для составления основных проектных решений по железнодорожной линии требуются полевые (по всему комплексу или по отдельным видам устройств) изыскания линии или сложных ее участков, таковые одновременно следует делать и для проектирования притрассовой автомобильной дороги.
