1 Категория устойчивости скального грунта—по приведенной ниже методике.

2 Устойчивый—с допустимым временем стояния неукрепленной выработки более 1 мес.; неустойчивый—менее 1 мес.

р—тип крепи, рекомендуемый к применению; д—то же допускаемый к применению; н—то же не рекомендуемый к применению; с—массив сухой или влажный; в—то же существенно обводненный.

Методика оценки устойчивости неподкрепленной выработки в скальном массиве

Методика позволяет получать относительные оценки устойчивости, которые подлежат корректировке по результатам наблюдений за состоянием выработки при проходке и креплении.

Методика определяет зависимость предельного (допустимого) времени tпр, сут, снабжения пород в зависимости от характеристической прочности S, МПа, массива в виде

tпр = KS,

где К—коэффициент ответственности прогноза, сут/МПа, K=20 сут/МПа—для нормального прогноза; 10 сут/МПа—для особо ответственного прогноза.

Характеристическую прочность грунта “в массиве” находят по формуле:

S=1,07 Rc k1 k2 k3 k4 k5 k6 k7

где 1,07—нормирующий множитель; Rcвременное сопротивление образца грунта одноосному сжатию (прочность “в куске”), МПа; k1 . . . k7—безразмерные коэффициенты (нормированные к 1), обеспечивающие переход от прочности грунта “в куске” к прочности “в массиве” приведены ниже.

Учет ориентации выработки по отношению к наиболее развитой (опасной) системе трещин

k1

Ориентация благоприятная (90°—70°) ................ 1

Ориентация неблагоприятная (70°—20°) .............. 0,667

Ориентация крайне неблагоприятная (20°—0°) ......... 0,5

Учет расчлененности массива трещинами

k2

Одиночные случайные трещины ..................... 1—0,5

Одна система трещин .............................. 0,25

То же и слоистость ................................ 0,167

Две системы трещин ............................... 0,125

То же и слоистость ................................ 0,083

Три системы трещин ............................... 0,056

То же и слоистость ................................ 0,042

Четыре системы трещин ............................ 0,033

Раздробленный массив ............................. 0,025

Учет интенсивности сетки трещин в породах

k3

Нетрещиноватые, n<6 .............................. 1—0,90

Слаботрещиноватые, п=612 ....................... 0,95—0,75

Трещиноватые, n=12—25 ........................... 0,75—0,5

Сильнотрещиноватые, n=25—60 ..................... 0,50—0,25

Раздробленные, n>60 ............................... 0,25—0,05

п—модуль относительной трещиноватости массива n=B/bt,

где Впролет выработки, м; bt—среднее расстояние между

трещинами, м.

Учет сопротивления отдельностей смещениям по поверхности трещин

k4

Прерывистые трещины ............................. 1

Волнистые трещины:

неровные ....................................... 0,75

ровные ......................................... 0,50

зеркальные ..................................... 0,375

Плоские трещины, ровные, заполненные породой........... 0,25

Зеркала скольжения................................ 0,125

Учет ширины раскрытия трещин, мм, без учета их заполнения

k5

До 3 ............................................ 1

От 3 до 15 ....................................... 0,5

15 и более ....................................... 0,25

Учет заполнения трещин в зависимости от заполнителя

k6

При наличии контакта стенок трещин:

песок, упрочненная порода ........................ 1—0,75

песок, измельченная порода (без глины) .............. 0,375

глина ........................................ 0,25

каолинит, слюда, тальк, графит .................... 0,188

При отсутствии контакта стенок трещин:

песчано-глинистый .............................. 0,15

глина в зависимости от ширины раскрытия

трещин ...................................... 0,125—0,0375

Учет степени обводненности выработки

k7

Сухо ............................................ 1

Влажно .......................................... 0,8

Капеж ........................................... 0,5

Струи ........................................... 0,3

При учете интенсивности сетки трещин следует принимать во внимание, что при взрывной разработке забоя возможно увеличение первоначальной (бытовой) трещиноватости массива вокруг выработки, что можно оценить по эмпирической формуле

где в1—среднее расстояние между трещинами при изыскательских работах; в2—то же после взрывания забоя; Rрасстояние от центра заряда до оцениваемой зоны, м; q3—масса тротилового заряда, кг.

Пример 1

S = 1,1 · 30 · 0,667 · 0,042 · 0,40 · 0,25 · 0,5 · 0,375 · 0,3 = 0,0052 МПа;

tпр = 20 · 0,0052 = 0,104 сут = 2,52 ч.

Порода весьма неустойчива, пересчитываем, принимая значение К для условий повышенной опасности:

ч.

Вывод: Обнажение может обрушиться почти сразу вслед за разработкой (наиболее сильное влияние k2 = 0,042).

Пример 2. В условиях примера 1 принимаем решение—омоноличивание массива путем применения химического закрепления грунта.

S = 1,1 · 30 · 0,667 · 0,056 · 0,90 · 1 · 1 · 0,75 · 0,8 = 0,666 МПа

tпр = 20 · 0,666 = 13,3 сут.

Вывод: Химическим закреплением грунта достигается существенное повышение устойчивости выработки.

Допустимое время обнажения увеличилось с 1,26 ч до 13,3 сут. Возможна проходка при условии крепления выработки лишь в отдельных местах.

Категорию устойчивости грунта скального массива определяют в соответствии с табл. 2.

Таблица 2

Характеристическая прочность грунта

Устойчивость массива

“в массиве”, МПа

Категория

Характеристика

tпр, сут.

>9

I

Вполне устойчивый

Практически неограничено

9—1,5

II

Устойчивый

180—30

(6—1 мес.)

1,5—0,35

III

Средней устойчивости

30—7

0,35—0,05

IV

Слабоустойчивый

7—1

<0,05

V

Неустойчивый

1

Приложение 2

Справочное

КЛАССИФИКАЦИЯ ГРУНТОВ ПО М. М. ПРОТОДЬЯКОНОВУ

Таблица 1

Грунты

Коэффициент крепости, f

Плотность

r, т/м3

Наиболее крепкие плотные и вязкие кварциты и базальты, исключающие по крепости другие породы

20

2,8—3

Очень крепкие гранитовые породы, кварцевый порфир, очень крепкий гранит, кремнистый сланец; менее крепкие, чем указанные выше, кварциты, самые крепкие песчаники и известняки

15

2,6—2,7

Гранит (плотный) и гранитовые породы, очень крепкие песчаники и известняки, кварцевые рудные жилы, крепкий конгломерат, очень крепкие железные руды

10

2,5—2,6

Известняки (крепкие), некрепкий гранит, крепкие песчаники, крепкий мрамор, доломит, колчеданы

8

2,5

Обыкновенный песчаник, железные руды

6

2,4

Песчанистые сланцы, сланцеватые песчаники

5

2,5

Крепкий глинистый сланец, некрепкий песчаник и известняк, мягкий конгломерат

4

2,8

Разнообразные сланцы (некрепкие), плотный мергель

3

2,5

Мягкий сланец, мягкий известняк, мел, каменная соль, гипс, мерзлый грунт, антрацит, обыкновенный мергель, разрушенный песчаник, сцементированная галька и хрящ, каменистый грунт

2

2,4

Щебенистый грунт, разрушенный сланец, слежавшиеся галька и щебень, крепкий каменный уголь, отвердевшая глина

1,5

1,8—2

Глина (плотная), средний каменный уголь, крепкий насос, глинистый грунт

1

1,8

Легкая песчанистая глина, лёсс, гравий, мягкий уголь

0,8

1,6

Растительный грунт, торф, легкий суглинок, сырой песок

0,6

1,5

Песок, осыпи, мелкий гравий, насыпной грунт, добытый уголь

0,5

1,7

Плывуны, болотистый грунт, разжиженный лёсс и другие разжиженные грунты

0,3

1,5—1,8

Таблица 2

Трещиноватость скального массива по классификации межведомственной комиссии по взрывному делу

Категория трещиноватости

Степень трещиноватости (блочности) массива

Среднее расстояние между

Удельная трещиноватость, м

Содержание, %, в массиве отдельностей, мм

трещинами, м

300

700

1000

I

Чрезвычайно трещиноватый (мелкоблочный)

До 0,1

10

До 10

0

Нет

II

Сильнотрещиноватый (среднеблочный)

0,1—0,5

2—10

10—70

До 30

До 5

III

Среднетрещиноватый (крупноблочный)

0,5—1

1-2

70—100

30—80

5—40

IV

Мелкотрещиноватый (весьма крупноблочный)

1,0—1,5

1,0—0,65

100

80—100

40—100

V

Практически монолитный

Свыше 1,5

0,65

100

100

100

Приложение 3

Рекомендуемое

МЕТОДИКА РАСЧЕТА ПАРАМЕТРОВ КОНТУРНОГО ВЗРЫВАНИЯ И УСТРАНЕНИЯ СВЕРХНОРМАТИВНОЙ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ ПОРОДЫ ПРИ ПРОХОДКЕ ТОННЕЛЕЙ

Расчет параметров контурного взрывания

Контурным взрыванием при проходке тоннелей и других горных выработок решается две задачи:

обеспечение максимального соответствия фактической площади сечения тоннеля проектной (снижение переборов) для снижения расходов бетона на возведение крепи;

снижение нарушений (трещиноватости и шероховатости) в приконтурной части массива для повышения его несущей способности.

Основные требования при производстве контурного взрывания:

вынос проектной линии контура на “грудь” забоя;

расположение контурных шпуров на проектной линии, а их бурение производить с минимальным (постоянным) углом наклона к продольной оси тоннеля;

заряжание шпуров специальными зарядами из низкоэнергетических типов ВВ с отношением диаметра шпура к диаметру заряда не менее 2;

одновременное инициирование зарядов в контурных шпурах;

обеспечение контроля за состоянием поверхности контура тоннеля и оперативное изменение режимов БВР при изменении горно-геологических условий.

Применяют два вида контурного взрывания—предварительное щелеобразование и последующее оконтуривание (метод контурной отбойки). В их основу положен метод сближенных зарядов, при котором расстояние между контурными шпурами не превышает 0,3—0,5 м. Низкоэнергетические заряды должны при этом обеспечивать разрушение массива между шпурами.

Для уменьшения объема буровых работ при применении контурного взрывания рекомендуется в скальных массивах с категорией трещиноватости 2—5 применять контурное взрывание на основе шпуров с надрезами, а в массивах с меньшей категорией трещиноватости—метод сближенных зарядов.

Наилучшие результаты от контурного взрывания достигаются при выполнении условия

(1)

где а—расстояние между шпурами, м, Влиния наименьшего сопротивления (л.н.с.), м.

Удельный расход ВВ при контурном взрываний определяется из условия разрушения объема грунта взрывом заряда контурных шпуров и соответствует нормам, установленным СНиП IV-2—82, сб. 29 “Тоннели и метрополитены”.

При взрываний методом сближенных зарядов расчет параметров БВР следует выполнять в соответствии с “Рекомендациями по производству БВР с применением механизированного заряжания и гидрозабойки при проходке транспортных тоннелей”, М., ЦНИИС, 1980.

При применении технологии контурного взрывания на основе шпуров с надрезами удельный расход ВВ q определяют по формуле:

(2)

где q0—удельный расход ВВ для заданных условий проходки, кг/м3, определяемый или по существующим формулам, или по СНиП IV-2—82, сб. 29 “Тоннели и метрополитены”, Кэкоэффициент снижения энергоемкости разрушения, определяемый из условия:

Кэ = 0,8335 + 0,0336f—0,0015f20,1014H + 0,0037H2 + 0,0018Hf, (3)

где f—коэффициент крепости породы по М. М. Протодьяконову (см. приложение 2); Нсредняя глубина надреза, мм.

Последовательность расчета паспорта БВР при контурном взрываний на основе шпуров с надрезами (метод последующего оконтуривания) следующая:

1. Определяют удельный расход ВВ для заданных условий проходки тоннеля по СНиП IV-2—82, сб. 29 “Тоннели и метрополитены”.

2. Определяют по формуле (3) значение коэффициента Кэ, а по формуле (2)—удельный расход ВВ для шпуров с надрезами.

3. Задаются расстоянием а между контурными шпурами и из условия (1) определяют л.н.с.

4. Находят общую массу Q заряда для контурных шпуров по формуле

(4)

где l—глубина шпуров, м; Ппериметр поперечного сечения тоннеля (кроме подошвы), м.

5. Определяют число контурных шпуров Nк по формуле:

шт. (5)

6. Находят массу шпуров заряда ВВ по формуле

кг. (6)

7. Проводят уточненный расчет расстояния aк между контурными шпурами по формуле

м, (7)

где r—радиус заряда, м; n—коэффициент затухания волн в скальном грунте (обычно, для зоны дробления п=2, для зон единичных трещин n==1,5); [s]р—динамический предел прочности грунта на растяжения, кПа (для большинства скальных грунтов ); Н и r—соответственно, сумма глубины надреза и радиуса шпура или радиус закругления вершины надреза (r=0,001 м); Русредненное давление взрыва в шпуре, кПа, которые можно принять Р » Ед или определить из упрощенной формулы:

кПа, (8)

где Qшп и Е—соответственно, масса ВВ в шпуре и теплота его взрыва, кг и кДж/кг (таблица); V— объем шпура, заполненного зарядом, м3; b— показатель изоэнтропы ВВ (для промышленных ВВ b»3).

8. Определяют количество остальных шпуров (врубовых, подошвенных, отбойных и т. д.), а также расстояние между ними и массу зарядов по существующим методикам.

Проведением двух-пяти опытных взрывов уточняют параметры БВР, рассчитанные по формулам (1—8) и при необходимости их корректируют.

Критерием качества поверхности стенок горной выработки при применении контурного взрывания является допустимая ее шероховатость, которую измеряют фактическим отношением Yф суммарной длины отпечатков (следов) шпуров на поверхности выработки к суммарной длине всех контурных шпуров и фактической линейной величиной неровностей (выступов и впадин) между отпечатками шпуров, т. е.

,% (9)

см, (10)

где Lc—сумма длин отпечатков шпуров на поверхности, определяемая маркшейдерскими измерениями, м; Lш—длина контурных шпуров (кроме подошвенных), м; h—к.и.ш. шпуров (h»0,9—0,95); —линейная величина (средняя) неровностей поверхностей, определяемая маркшейдерскими измерениями, см; Y и hк— нормативные значения показателей шероховатости контура, определяемые в соответствии с п. 2.6 настоящих Норм.

Устранение сверхнормативной шероховатости контура тоннеля

Правильное применение технологии контурного взрывания при соблюдении технологической дисциплины обеспечивает требуемое качество поверхности контура тоннеля.

Нормативные значения характеристик шероховатости контура определяют для конкретных условий проходки. Соответствие фактических величин характеристик шероховатости нормативным устанавливают маркшейдерскими измерениями и в случае несоответствия корректируют режимы БВР.

Сверхнормативная шероховатость поверхности выработки может появиться при резком падении инженерно-геологических условий проходки а также при превышении углов забуривания контурных шпуров.

В данных ситуациях требуются дополнительные затраты труда материалов и времени на устранение неровностей путем заполнения локальных впадин черновым слоем набрызгбетона. Последующие (расчетные) слои набрызгбетона наносят на поверхность контура и на слой чернового набрызгбетона.

Характеристика некоторых ВВ, применяемых на подземных горных работах

Тип ВВ, ГОСТ

Теплота взрыва, кДж/кг

Объем газов взрыва,

л/кг

Скорость детонации, км/с

Гранулит АС-8 ГОСТ 21987—76

5191

847

3,0—3,6

Аммонит скальный № 1 ГОСТ 21985—76

5400

830

6,0—6,5

Детонит М ГОСТ 21986—76

5786

832

4,9—5,3

Аммонит 6ЖВ ГОСТ 21984—76

4305

895

3,6—4,8

Аммонит ПЖВ-20 ГОСТ 21982—76

3404

717

3,5—4,0

Угленит Э-6 ГОСТ 21983—76

2680

560

1,9—2,2

Приложение 4

Рекомендуемое

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВЯЖУЩИХ, ПРИМЕНЯЕМЫХ ДЛЯ НАБРЫЗГБЕТОНИРОВАНИЯ

Вид цемента

В/Ц

Сроки схватывания, мин

Предел прочности на сжатие, МПа, раствора в возрасте

нача-ло

окончание

1 сут

3 сут

7 сут

14 сут

28 сут

Напрягающий цемент (НЦ)

0,31

4

6,5

40,8

65,0

Водонепроницаемый расширяющийся цемент

0,36

5

8

10,5

27,3

Пуццолано-белитовый раствор:

низкоалюминатный

0,31

8,5

9

1,75

2,4

3,1

9,3

16,2

высокоалюминатный

0,31

2,3

5

3,5

5,5

6,9

19,0

22,0

Пуццолано-алитовый раствор:

низкоалюминатный

0,31

4

8

2,1

8,4

16,5

25,5

37,0

высокоалюминатный

0,31

3

5

2,9

10,8

24,6

24,2

38,1

Водонепроницаемый безусадочный

0,31

3

5

5,0

25,0

30,0

Набрызгцемент Днепродзержинского завода

0,4

5

10

2,3

5,1

24,1

50,9

Быстросхватывающийся безусадочный Нижне-Салдинского завода

0,4

6

8

2,0

4,9

37,0

Быстросхватывающийся “быстряк” Криворожского завода

0,4

3

5

1,5

2,7

16,1

25,3

45,6

Быстросхватывающийся “быстряк” Усть-Каменогорского

завода

0,4

1,5

3,5

0,3

1,4

10,4

15,7

23,3

Быстросхватывающийся быстротвердеющий бесалит Подольского завода НИИцемент

0,3

15

20

14,9

30,4

31,1

40,2

Глиноземистый цемент

0,4

5

10

10-15

30-35

50

Приложение 5

Рекомендуемое

ВИДЫ И ХАРАКТЕРИСТИКА ДОБАВОК

Вид добавки

Количество, % от массы цемента,

плотность r, г/см3

Вид вяжущего

Назначение

При наличии агрессивных сред

Na2S04+K2C03 при соотношении 5:3

2

Любой портландцемент (п/ц)

Ускоритель, не уменьшающий стойкости бетона в агрессивных средах

Fe(МО3)3+Са(КО3)2

2

3—10+3—10

То же

Повышает прочность сцепле-ния, улучшает состав и структуру контактного слоя, повышает долговечность кон-такта даже при действии минерализованных вод. Бетон повышенной водонепроница-емости и коррозионной стой-кости, быстро схватывается и твердеет

Любой ускоритель схватывания

Сульфато-стойкий п/ц М500

Повышает стойкость бетона при наличии агрессивных вод по SO4

Na2SO4

K2SO4

CaSO4 2H2O

2(SO4)3

1—4

1—6

2—5

1—5

Пуццолановый или шлаковый п/ц

Повышает стойкость бетона при наличии агрессивных вод по SO4

Ca(NO2)2+Ca(NO3)2

1—5

Любой п/ц

Повышает стойкость в агрес-сивной среде, повышает водо-непроницаемость и морозо-стойкость

Для обводненных грунтов с водопритоком, по всей поверхности

NaAlO2

2—5

Любой п/ц

Повышает сопротивляемость размыву свежих растворов и бетонов и уменьшает их водонепроницаемость. Уменьшает адгезию набрызг-бетона, несколько увеличивает усадку, возможно повышение водопроницаемости в возрасте 1—6 месяцев в 3—4 раза и снижение конечной прочности

ОЭС

2—5

Повышает сопротивляемость размыву при водопритоке до 2 л/(мин×м). Возможно снижение конечной прочности бетона, увеличение усадки, повышение водопроницаемости бетона в возрасте 1—6 мес. в 3—4 раза

Жидкое стекло (ЖС)

r =1,18—1,21

Повышает сопротивляемость размыву при водопритоке до 5 л/(мин×м). Увеличивает усадку, замедляет рост прочности (в большом количестве снижает прочность набрызгбетона и сцепление с породой)

ЖС (Na2O×SiO2) + “Альфа”

r =1,19—1,21+ +0,2—0,9

Повышает сопротивляемость размыву до 8—10 л/(мин×м) и более. Возможно применение при пониженной температуре грунта и воздуха

ЖС+Оксикарбоновая кислота

r =1,19—1,21+ +0,005—0,010

То же

CaCl2+FeCI3

соотношение определяется опытным путем

5—9

Повышает сопротивляемость размыву при водопритоке до 8—10 л/(мин×м) и более. Возможно применение при пониженной температуре грун-та и воздуха

СаСl2+ОЭС

4—5+2—3

То же

А1С13

1—5

Повышает сопротивление размыву. Для алитовых цемен-тов повышает односуточную прочность в 1,5 раза, 28-суточная прочность такая же, как и для бетона без добавки

НКА-1, НКА-2 (NаАlO2+K3СО3)

1:0,6

2—6

Повышает сопротивление размыву при водопритоке до 3 л/(мин×м)

NaAlO2+K2CO3+Na2SO4

2+0,5—1

1—4

Повышает сопротивление размыву при водопритоке до 3 л/(мин×м)

ОЭС+NaF

2+0,5—1

Токсичен

NaF

1—4

Для мерзлых грунтов

NaCl

СаСl2

К2СО3

1—3

2—5

1—10

П/ц с умеренной экзотермией при C3S£55%

С3А£6%

Не дает снижения прочности в 28-суточном возрасте, но вызывает коррозию арматуры, способствует интенсивному нарастанию прочности при схватывании за счет выделения тепла при его растворении

Ca(NO3)2 Ca(NO3)2+Ca(NO2)2

1—6

То же

Эффективная противоморозная добавка, повышает водо-непроницаемость, увеличивает стойкость в агрессивной среде, не влияет на морозостойкость

Приложение 6

Обязательное

ТРЕБОВАНИЯ К ФИЗИКО-МЕХАНИЧЕСКИМ ХАРАКТЕРИСТИКАМ НАБРЫЗГБЕТОНА В ЗАВИСИМОСТИ ОТ ХАРАКТЕРИСТИК ГРУНТОВ

Характеристики грувтов

Возможвая продолжительность

Требуемая прочность набрызгбетона на сжатие, МПа

Требуемые сроки схватывания вяжущего для набрызгбетона технологи-

пп

обнажения грунта выработки без

технологической крепя в возрасте

обделки

ческой крепя, мин.

крепления

1 ч

6 ч

1 сут

7 сут

28 сут

1 сут

28 сут

1

Устойчивые, монолитные, крепкие или очень крепкие, не оказывающие горного давления

Практически постоянно

5—10

30

2

Крепкие, слаботрещиноватые, выветривающиеся, склонные к вывалообразованию

Несколько месяцев

8—12

30

3

Средней крепости, слаботрещиноватые, склонные к вывалообразованию

Несколько суток

2

10—15

30

30

Начало схватывания—30; конец схватывания—60

4

Средней крепости, слаботрещиноватые, оказывающие небольшое давление

Несколько часов

0,5—1

5—8

10—15

20

30

30

Начало схватывания—10; конец схватывания—30

5

Средней крепости, сильнотрещиноватые, оказывающие значительное горное давление

Несколько минут

1—2

5—8

15—20

30—40

8—10

30

Начало схватывания—10; конец схватывания— 80 с

6

Мерзлые устойчивые грунты

Несколько месяцев

5—6

20—30

30

7

Мерзлые грунты средяей крепости

От нескольких суток до нескольких мес.

6—10

20

30

30

8

Водоприток 1—3 л/(мин×м)

0,7-1

10

30

30

Начало схватывания—1; конец схватывания—2

9

Водоприток более 3 л/(мин×м)

0,7-1

10

30

30

Начало схватывания—15 с; конец схватывания—40 с

Примечание. Способ нанесения набрызгбетона и требования к вяжущему определяются в зависимости от характера обводнённой поверхности по рекомендуемому приложению 13. Вид вяжущего выбирается по рекомендуемому приложению 4.

Приложение 7

Рекомендуемое

МЕТОДИКА ПОДБОРА СОСТАВА СУХОЙ СМЕСИ, ОПРЕДЕЛЕНИЯ РЕЖИМА НАНЕСЕНИЯ, РАСХОДА МАТЕРИАЛОВ ДЛЯ ПОЛУЧЕНИЯ 1 м3 НАБРЫЗГБЕТОНА

1. Определение характеристик материалов:

цемента—активность цемента Ац и нормальная густота цементного теста (н.г.ц.т) (в соответствии с ГОСТ 310.4—81 и ГОСТ 310.3—76);

песка—плотность rп; насыпная плотность rнас.п ; модуль крупности Мк ГОСТ 8735—75) и содержание пыли, глины и ила;

щебня—плотность rщ; насыпная плотность rнас,щ; содержание пыли, глины и ила, т. е. фракции, проходящей через сито № 014; гранулометрический состав щебня должен отвечать составу, представленному в п. 3.13 настоящих Норм.

Максимальную крупность заполнителя следует назначать в соответствии с требованием п. 3.13.

2. Определение производственного коэффициента К в зависимости от производственных условий (табл. 1).

Таблица 1

пп

Уровень производства

Коэффициент

вариации Vп, %

Производственный коэффициент К.

1

Высокий

12—8

0,96—1

2

Средний

13

0,95

3

Низкий

17—14

0,90—0,94

3. Уточнение производительности набрызгбетом-машины Пнб, м3/ч; длина материального шланга Lш, м; диаметр шланга dш, мм.

4. Определение требований к набрызгбетону; класс по прочности на сжатие В, марка по морозостойкости F, марка по водонепроницаемости W.

5. Предварительное определение водоцементного отношения по формуле

, (1)

где А—коэффициент, учитывающий качество заполнителей (табл. 2);

(2)

Здесь марочная требуемая прочность; Кпроизводственный коэффициент (см. табл. 1); Rpрасчетная прочность набрызгбетона.

Таблица 2

Суммарное содержание пыли и ила, % (в

Значение коэффициента А для бетона на

навеске щебня 2 кг, песка 2 кг)

щебне

гравии горном

гравии речном и морском

0

0,64

0,60

0,57

0,75

0,61

0,56

0,54

1,5

0,58

0,53

0,51

2,25

0,55

0,5

0,48

3

0,52

0,47

0,45

Таблица 3

Марка по водонепроницаемости

Марка по морозостойкости

Предельное максимальное В/Ц

W2

0,7

W4

F 100

0,6

W6

F 200

F 300

0,55

0,5

W8

F 400

0,45

W12

F 500

0,4

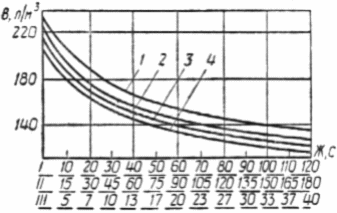

Рис. 1. График расхода воды на 1 м3 бетонной смеси

в зависимости от жесткости бетонной смеси:

I, II, III—определение жесткости соответственно

по техническому вискозиметру; по упрощенному способу,

по ГОСТ 10181—76; 1—для песка; 24—для щебня

соответственно HK1O, НK15, НК20

6. Уточнение водоцементного отношения, исходя из условий службы бетона марки по морозостойкости и водонепроницаемости (табл. 3).

7. Определение расхода воды в зависимости от крупности заполнителя и жесткости набрызгбетонной смеси по рис. 1.

8. Уточнение расхода воды в зависимости от вида применяемых материалов (табл. 4).

(3)

Таблица 4

Материал

Изменение расхода воды , л/м3

Дополнительные указания

увеличение

уменьшение

Щебень из метаморфических осадочных пород

4—13

4 л/м3 при прочности камня 80 МПа, 13 л/м3— при прочности 40 МПа (для нужной прочности поправки определяются по интерполяции)

Гравий:

горный

морской и речной

5—10

9—15

Меньшие значения — при средней окатанности зерен, большие — при хорошо скатанной поверхности зерен

Щебень из пород камня с гладкой поверхностью излома (диабаз, базальт, кварцитовый песчаник и др.)

3

Промытый щебень

6

Щебень при увеличении содержания в щебне ила, пыли (сверх 1%) и частиц меньше 5 мм (сверх 5%) на каждый процент сверх нормы

1—2

1 л—при содержании частиц меньше 5 мм; 2 л—при содержании только ила и пыли

Песок с гладкой, хорошо скатанной поверхностью типа Вольского

4

Песок с модулем крупности, отличным от 3:

в меньшую сторону

в большую сторону

3; 4; 5

3; 4; 5

Изменения расхода воды, равные 3, 4 и 5 л/м3, соответствуют содержанию пыли, ила и глины 1, 3 и 5%

Промытый песок при увеличении содержания в песке ила, пыли (но не глины) на каждый процент сверх 3%

2

Цемент с нормальной густотой цементного теста НГЦТ, отличной от 28%:

в большую сторону

4

в меньшую сторону

4

Бетонная смесь при температуре, "С:

5

5

10

4

15

2

20

Эталон

25

3

30

7

35

11

9. Определение расхода цемента на 1 м3 набрызгбетона:

. (4)

10. Определение расхода цемента на 1 м3 сухой смеси по формуле:

, (5)

где Купл= 1,2— коэффициент уплотнения при набрызгбетонировании.

11. Определение соотношения между песком и щебнем (доля песка в смеси заполнителей r) в зависимости от марки цемента, модуля крупности песка Мк и необходимой прочности набрызгбетона (с учетом коэффициента производственных условий К) по рис. 2.

Рис. 2. Зависимости предела прочности набрызгбетона на сжатие

Rсж и доли песка в заполнителях уложенного набрызгбетона

от доли песка в заполнителях исходной смеси:

1 — rнб без химических добавок; 2 — rнб с химическими ускорителями схватывания; 3 — Rсж для Мц 300 и Мк =3; 4 — Rсж для Мц 400 и Мк=3; 5 — Rсж для Мц 500 и Мк=3; 6 — Rсж для Мц 400 и Мк=2; 7 — Rсж для Мц 400 и Мк=3,4. Мк— модуль крупности песка

12. Определение расхода песка на 1 м3 сухой смеси по формуле

Псм = (rсм — Цсм)r см, (6)

где rcм — насыпная плотность смеси, равная 1440—1520 кг/м3 (для смеси на гранитном щебне и кварцевом песке) в зависимости от rм (1440 кг/м3 для rсм = 0,7; 1520 кг/м3 — для rсм = 0,3; остальные значения определяются интерполяцией).

13. Определение расхода щебня в 1 м3 сухой смеси но формуле:

Щсм = rсм — Цсм — Псм, (7)

14. Определение оптимального режима нанесения набрызгбетона (давление в набрызгбетон-машине и расстояние от сопла до бетонируемой поверхности) по п. 3.55.

Расход воздуха для разных типов набрызгбетон-машин при влажности смеси до 10% определяют по рис. 3 и табл. 5.

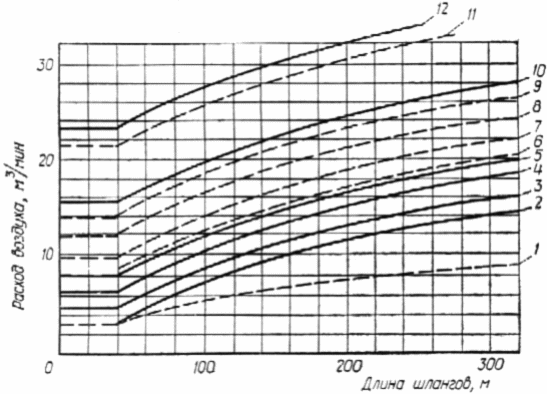

Рис. 3. График зависимости расхода воздуха от длины

и диаметра шлангов набрызгбетон-машины

(см. табл. 5 приложения 7)

15. Назначение расхода поды при подаче насосом в зависимости от водоцементного отношения В/Ц, расхода цемента Цсм , производительности набрызгбетон-машины.

Определение производительности набрызгбетон-машины по цементу , кг/мин:

(8)

Расход воды Всм, л/мин,

(9)

Таблица 5

Производительность, м3ч

Диаметр материального шланга, мм

Плотность.

кг/дм3

Номер кривой на рис. 3

Двигатель

2

32

0,6

1

Э

2

32

1,6

2

Э

2

38

1,6

3

Э

4

50

1,6

4

Э

5

38

1,6

5

Э

8

38

0,6

6

П

4

50

1,6

7

П

8

50

1,6

8

П

5

50

1,6

9

П

8

90

1,6

10

Э

8

90

1,6

11

П

12

110

1,6

12

Э

Э—электродвигатель; П—пневмодвигатель.

16. Определение количества материалов для получения 1 м3 набрызгбетона по коэффициенту выхода для оценочного расчета стоимости набрызгбетона:

Квых = Купл + Ко, (10)

где Купл=1.2; Ко — коэффициент отскока материала (табл. 6).

Таблица 6

Материал

Ко при доле песка r в заполнителе

0,3

0,5

0,7

Цемент

0,04

0,07

0,08

Песок

0,2

0,4

0,5

Щебень

0,8

0,5

0,4

Количество материалов в килограммах для получения 1 м3 набрызг-бетона равно:

(11)

(12)

(13)

17. Состав нанесенного набрызгбетона отличается от состава исходной смеси, так как смесь в процессе набрызга уплотняется и частично теряется из за отскока материала.

Для определения ориентировочного состава набрызгбетона по рис. 2 находят rнб—долю песка в заполнителях набрызгбетона. Для этого от заданного значения rсм проводят прямую до r и от точки пересечения опускают перпендикуляр на ординату rнб.

Значение точки на оси rнб соответствует значению доли песка в заполнителях в уложенном набрызгбетоне.

С учетом полученного значения rнб определяют количество составляющих, кг/м3, в набрызгбетоне:

цемента ............. Цнб = Цсм × 1,7; (14)

воды ............... Внб = Цнб ( ); (15)

песка ............... Пнб = (rнб — Цнб — Внб)rнб; (16)

щебня .............. Щнб = rнб — Цнб — Внб — Пнб. (17)

rнб определяют опытным путем: делают выломку куска из свежеуложенного набрызгбетона, кусок укладывают в полиэтиленовый пакет, который завязывают и взвешивают, определяют Qнб. Затем опускают в сосуд, до верха наполненный водой, и определяют объем вытесненной воды Vнб. Тогда .

18. Определение сроков схватывания цементного раствора с добавкой для нахождения оптимального количества добавки выполняют на приборе Вика.

Навеска цемента принимается равной 100 г. Цемент тщательно перемешивается с порошкообразной добавкой, количество которой принимается в начале опыта минимальным. В раствор заливается вода в количестве, соответствующем нормальной густоте данного цемента.

Примечания: 1. Нормальная густота цементного теста определяется по стандартной методике.

2. Жидкая добавка — ускорителя схватывания — вводится в смесь вместе с водой.

Минимальное количество добавки в начале опыта принимается равным 2%-й массы цемента. После затворения смесь быстро перемешивается и укладывается в кольца прибора Вика.

Игла доводится до соприкосновения с поверхностью теста, после чего стержень иглы массой 100 г освобождается и игла свободно погружается. За начало схватывания принимается время от начала затворения до того момента, когда игла не доходит до дна на 1 мм. За конец схватывания принимается время, прошедшее от начала затворения до момента, когда игла проникает в раствор не более 1 мм.

Оптимальное количество добавки должно соответствовать времени окончания схватывания не более 3 мин.

После определения оптимального количества добавки производится проверка прочности цементно-песчаного раствора. Прочность определяется на образцах-кубиках размерами 3х3x3 см, приготовленных из цементно-песчаного раствора состава 1 : 3 (цемент: песок по массе). Ввиду того что цементно-песчаный раствор с добавкой быстро схватывается, образцы должны приготовляться из небольших порций смеси. Навески (цемента 50 г, песок 160 г) и добавка перемешиваются в металлической или фарфоровой чаше. Затем в смесь вводится вода в количестве 20—25 см3 что соответствует водоцементному отношению 0,4—0,5.

После перемешивания раствор быстро (до начала схватывания) укладывается в формы на один час, после чего образцы распалубливаются.

Количество образцов назначается из расчета на проведение 5 серий испытаний в возрасте 3 ч, 1, 3, 7 и 28 суток. Одновременно изготавливаются и испытываются контрольные образцы из цементно-песчаного раствора аналогичного состава без добавки.

Прочность образцов с добавкой в возрасте 1, 3, 7 и 28 суток не должна быть ниже прочности контрольных образцов того же состава

Пример. Расчет состава сухой смеси, определение режима нанесения и ориентировочного состава набрызгбетона

Исходные данные. 1. Характеристики материалов: цемента—портландцемент марки 400, ПГЦТ = 28%; песка кварцевого — gп= 2,65; gнас×п = 1,56; = 3,27; содержание пыли 3%, глины и ила 2%; содержание органических примесей — в пределах нормы; щебня gщ =2,66 gнас×щ = 1,38; НКЩ = 15 мм. Гранулометрические составы песка и щебня представлены в табл. 7 и 8.

Таблица 7

Наименование остатков на

Гранулометрическнй состав песка, мм, для сит размерами, мм

ситах, % от массы

2,5

1,25

0,63

0,315

0,14

Поддон

Частные

25

26

19

16

9

5

Полные

25

51

70

86

95

100

Таблица 8

Наименование остатков на

Гранулометрический состав щебня, мм для сит размерами, мм

ситах, % от массы

15

10

5

Поддон

Частные

5

57

37

1

Полные

5

62

99

100

2. Производственные условия: дозировка материалов — по массе; общая культура производства — низкая; коэффициент вариации Vп=16%; производственный коэффициент К=0,91.

3. Применяемое оборудование: набрызгбетон-машина СБ-67 производительностью 4 M3/4; длина материального шланга 40 м; диаметр шланга 50 мм; камера смешения отнесена от сопла на 4 м; вода подается водяным насосом.

Задание. Подобрать состав набрызгбетона со следующими свойствами: В 22,5 (средняя прочность при коэффициенте вариации Vп=13,5%, =30,4 МПа); F 300; W6 (для вторичной обделки), расчетная толщина d= 15 см.

Решение. 1. Определяем водоцементное отношение по формуле (9), а значение А — по табл. 2.

2. Уточняем водоцементное отношение.

Из условий службы бетона по водонепроницаемости В/Ц < 0,55. В зависимости от марки бетона по морозостойкости для F 300 В/Ц < 0,5. Принято наименьшее значение В/Ц = 0,475.

3. Определяем расход воды в зависимости от крупности заполнителя и жесткости набрызгбетонной смеси по рис. 1.

Исходя из того, что оптимальная жесткость набрызгбетонной смеси равна 20 с, крупность щебня 5 — 15 мм, расход воды равен 175 л/м3.

Уточняем расход воды в зависимости от вида применяемых материалов по табл. 4.

л.

Принят расход поды В = 178 л/м3.

4. Определяем расход цемента на 1 м3 набрызгбетона.

кг/м3.

Тогда количество на 1 м3 сухой смеси определяем по формуле (5).

.

5. Определяем соотношение между песком и щебнем (долю песка в смеси заполнителей rсм) в зависимости от марки цемента, модуля крупности песка Мк и необходимой прочности набрызгбетона, а также с учетом коэффициента производственных условий К по рис. 2.

Для МПа, Мц = 400, Мк = 3,27 r = 0,7.

6. Расход песка определяем из условия

Псм = (gcм — Цcм)rсм = (1440—313) × 0,7=789 кг/м3

7. Количество щебня в смеси будет

Щсм = gсм — Цсм — Псм = 338 кг/м3

Исходный состав на 1 м3 сухой смеси, кг/м3:

Цсм = 313; Псм = 789; Щсм = 338.

8. Выбор оптимального режима нанесения набрызгбетона: для материального шланга длиной 40 м и диаметром 50 мм давление в набрызгбетон-машине определяется согласно п. 3.55:

Рмм = 0,1+0,0022 × 40 + 0,007 × 2 + 0,04 × 2 = 0,28 МПа.

Расстояние от сопла до набрызгиваемой поверхности определяется в соответствии с п. 3.56:

(Ц + П) : Щ = (313 + 789) : 338 = 3,26.

Оптимальное расстояние нанесения 0,7 м.

9. Расход воды при подаче насосом при набрызгбетонированин назначается в зависимости от водоцементного отношения, расхода цемента и производи-тельности набрызгбетон-машины. При производительности набрызгбетон-машины П = 4 м3 смеси/ч или 0,067 м3/мин при расходе цемента Цсм = 313 кг/м3 производительность по цементу равна

П = 0,067 × 313 = 21 кг/мин.

Необходимый расход воды будет

Всм = П = 21 × 0,475 = 10 л/мин.

10. Определяем расход материалов для получения на 1 м3 набрызг-бетона в килограммах:

= 313 · 1,28 = 401;

= 789 · 1,7 = 1341;

= 338 · 1,4 = 473.

11. Определение ориентировочного состава набрызгбетона:

по рис. 2 определяем изменение состава в процессе набрызгбетонирования: rисх = 0,7; rнб = 0,81.

В набрызгбетоне:

цемента ............... Цнб = 401 · 1,7=532 кг/м3;

воды ................. Внб = 532 (0,475 — 0,01) = 247 л/м3;

песка ................. Пнб = (2272 — 532 — 247) · 0,81 = 1209;

щебня ................ Шнб = 2272 — 532 — 247 — 1209 = 284 кг/м3.

Приложение 8

Рекомендуемое

МЕТОДИКА ПРИГОТОВЛЕНИЯ И ИСПЫТАНИЯ ОБРАЗЦОВ ИЗ НАБРЫЗГБЕТОНА

Набрызгбетонные образцы получают из специально приготовленных плит большого размера.

Плиты изготовляют в деревянных ящиках размерами 50 х 50 х 12 см. Крайние части плиты с нарушенной структурой спиливают, а из средней выпиливают 9 кубиков размерами 10 х 10 х 10 см, используемых для испытания на сжатие, осевое растяжение и морозостойкость. Испытания проводятся в соответствии с ГОСТ 101080—78, ГОСТ 18105—86. Допускается получение образцов из набрызгбетона в виде кернов диаметром 75 — 135 мм, выбуриваемых с помощью станка вращательного бурения с кольцевой коронкой.

Выпиливание и выбуривание образцов производят после того, как набрызгбетон наберет достаточную прочность (7 суток и более).

Для достижения сопоставимости результатов испытаний образцов, размеры или формы которых нестандартны, со стандартными образцами необходимо вводить поправочные коэффициенты, приведенные в таблице.

Вид образцов

Размер грани или диаметр, см

Переходный коэффициент

Кубики

7

0,75

10

0,85

15

0,90

20

1,00

30

1,10

Цилиндр (керн)

h=d

1,25

То же

h=2d

1,80

Для испытания на водонепроницаемость по ГОСТ 12730,5—84 применяют керны из набрызгбетона диаметром и длиной 15 см.

Возможно проведение испытаний по упрощенной методике с изготовлением образцов из набрызгбетона в виде плит размерами 70 х 40 х 18 см с тремя цилиндрическими полостями диаметром 36 мм. Образец изготовляют в деревянной форме, к днищу которой прикреплены три металлических вкладыша, образующие полости. При испытаниях в полости подается вода через специальные штуцеры. Режим испытаний устанавливают в соответствии с ГОСТ 12730,5—84.

При возведении тоннельных обделок из набрызгбетона для определения качества материала в процессе производства работ рекомендуется определять сцепление набрызгбетона с породой путем отрыва образцов при помощи сетчатой рамки (рис. 1) или прибора конструкции ЛИИЖТа (рис. 2), а в слабых породах—прибора конструкции НИИСПа Госстроя УССР (рис. 3).

При испытаниях с помощью сетчатой рамки (см. рис. 1) образцы изготовляют следующим образом. Па выбранный относительно ровный участок поверхности выработки наносят слой набрызгбетона толщиной 2 — 3 см. В этот слой втапливают сетчатую рамку. Затем наносят слой набрызгбетона толщиной 8 — 10 см. Через 1 — 1,5 ч после этого образец оконтуривают ручным зубилом. Применять для этой цели механизированный инструмент не рекомендуется, так как можно повредить образец.

Отрывая образцы домкратом с использованием опорного приспособления, определяют величину сцепления с учетом особенностей данной поверхности (шероховатости, микротрещиноватости и т. п.). Для более разносторонней оценки величины сцепления производят серию контрольных покрытий набрызгбетоном не на поверхности выработки, а на специально подобранных монолитных блоках породы.

Описанная методика позволяет определить сцепление в любом возрасте набрызгбетона, начиная с нескольких часов после нанесения.

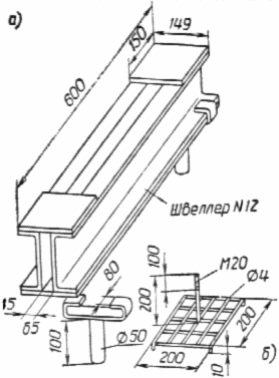

Рис. 1. Приспособление для определения сцепления набрызгбетона:

аопорное приспособление; б— рамка

Уменьшить трудоемкость испытаний на сцепление в натурных условиях помогает прибор, разработанный в Ленинградском институте инженеров железнодорожного транспорта. Прибор состоит из двух колец— наружного и внутреннего (см рис. 2). Вставленные одно в другое кольца постепенно вдавливают вращением и слой свежеуложенного набрызгбетона и оставляют в нем до полного схватывания материала. Диаметр внутреннего кольца 100 —150 мм, сцепление определяют путем отрыва внутреннего кольца гидродомкратом, опирающимся на внешнее кольцо.

Вследствие большого сцепления набрызгбетона с внутренним кольцом, имеющим спиральную нарезку, отрыв происходит но контакту с породой.

Рис. 2. Прибор для определения сцепления набрызгбетона с грунтовой поверхностью:

1—опорный столик: 2—захват; 3—внутреннее кольцо; 4—штифт; 5—уплотняющая шайба;

6—фиксирующее кольцо; 7—наружное кольцо

Рис. 3. Прибор для определения сцепления набрызгбетона со слабой породой:

1—динамометр; 2— тяги; 3—набрызгбетон; 4— порода; 5—фиксирующие винты

При использовании прибора НИИСПа Госстроя УССР (см. рис. 3) для определения сцепления набрызгбетона со слабыми породами производят отбор образцов породы при помощи компрессионных колец для испытания грунтов, вдавливаемых в породу. Компрессионные кольца с отобранными образцами породы закрывают крышками и помещают в специальный прибор так, чтобы они открытой лицевой стороной были прижаты по контуру к отверстиям в панели прибора. Затем на панель с образцами наносят набрызгбетон и после схватывания динамометром определяют усилие отрыва породы от набрызгбетона. Во всех случаях следует испытывать не менее трех образцов-близнецов одного возраста, а сами испытания проводить непосредственно на месте производства работ.

Приложение 9

Обязательное

ХАРАКТЕРИСТИКИ БЕТОНА

(извлечение из СНиП 2.03.01—84)

Таблица 1

Расчетное сопротивление бетона для предельных

состояния первой группы Rb, и Rbt, МПа,

при классе бетона по прочности на сжатие

Вид сопротивления

Бетон

В25

В30

В35

В40

В45

Сжатие осевое (призменная прочность) Rb

Тяжелый и мелкозернистый

14,5

17,0

19,5

22,0

25,0

Легкий

14,5

17,0

19,5

22,0

Растяжение осевое Rbt

Тяжелый

1,05

1,20

1,30

1,40

1,45

Мелкозернистый групп:

A (Мк > 2)

1,05

1,20

1,30

1,40

Б (Мк £ 2)

0,90

1,00

Легкий при

мелком заполнителе: плотном

1,05

1,20

1,30

1,40

пористом

0,90

1,00

1,10

1,20

Таблица 2

Расчетные сопротивления бетона для предельных состояний

второй группы Rb,ser и Rbt,ser , МПа,

при классе бетона по прочности на сжатие

Вид сопротивления

Бетон

В25

B30

В35

В40

В45

Сжатие осевое (призменная прочность) Rb,ser

Тяжелый мелкозернистый

18,5

22,0

25,5

29,0

32,0

Легкий

18,5

22,0

25,5

29,0

Растяжение

Тяжелый

1,60

1,80

1,95

2,10

2,20

осевое

Rbt.ser

Мелкозернистый групп:

A (Мк > 2)

1,60

1,80

1,95

2,10

Б (Мк £ 2)

1,35

1,50

Легкий при мелком заполнителе: плотном

1,60

1,80

1,95

2,10

пористом

1,35

1,50

1,65

1,80





Таблица 3

Начальные модули упругости бетона при сжатии и растяжении, МПа,

при классе бетона по прочности на сжатие

Бетон

В25

B30

B35

В40

В45

Тяжелый естественного твердения

30,0

32,5

34,5

36,0

37,5

Мелкозернистый естественного твердения групп:

A (Мк > 2)

24,0

26,0

27,5

28,5

Б (Мк £ 2)

21,5

23,0

Легкий поризованный марки по средней плотности Д:

1600

16,5

17,5

18,0

1800

18,5

19,5

29,5

21,0

2000

21,0

22,0

23,0

23,5

Приложение 10

Справочное

СВЕДЕНИЯ ОБ АЛГОРИТМАХ И ПРОГРАММАХ РАСЧЕТА КРЕПИ ТОННЕЛЬНЫХ ВЫРАБОТОК

пп

Название программы

Авторы алгоритма и программы

Язык программирования

Тип

ЭВМ

Краткая характеристика программы

Организация—держатель программы

1

Расчет обделок не кругового поперечного сечения

Н. Н. Фотиева

В. Л. Кипенев

А. А. Ланда

ФОРТРАН

ЕС

Определение напряженного состояния монолитных обделок некругового очертания. Расчет основан на решении плоской контактной задачи о равновесии кольца в упругой среде

Ленметрогипротранс

2

Расчет многослойных и комбинированных обделок кругового очертания

Н. С. Булычев

Е. Е. Левин

А. А. Ланда

ФОРТРАН

ЕС

Расчет сборной или монолитной трехслойной обделки кругового очертания методами теории упругости

То же

3

Крепь

Б. 3. Амусин

Н. С. Булычев

Н. А. Романова

ФОРТРАН

ЕС

Расчет обделки подземной выработки некругового очертания замкнутой, незамкнутой монолитной, шарнирной или сборной при условии сцепления или проскальзывания по контакту и с возможной потерей устойчивости. Расчет проводится по методу начальных параметров

4

Комбинированная крепь

Д. И. Колин

Л. Н. Колина

АЛГОЛ-60

ЕС

Определение оптимальных параметров комбинированной крепи из анкеров и набрызгбетона по критериям минимума себестоимости и трудовых затрат при возведении крепи

ЦНИИС

5

“Недра”

Б. 3. Амусин

К. А. Ардашев

Ю. М. Васинский

ФОРТРАН

ЕС

Автоматизация системы проектирования капитальных горных выработок позволяет выбрать параметры крепи по заданным габаритам, данным геологических изысканий и т. п.

ВНИМИ

6

“Сейсм”

Н. Н. Фотиева

И. Я. Дорман

С. Ю. Хазанов

С. А. Абдрафикова

ФОРТРАН

ЕС

Расчет круговых обделок глубокого заложения на сейсмические воздействия

ЦНИИС

7

Расчет круговых обделок

И. Е. Левин

ФОРТРАН

ЕС

Расчет круговых обделок мелкого заложения на сейсмические воздействия

Ленметрогипротранс

8

Анкер

Л. Л. Старчевская

ФОРТРАН

ЕС

Определение напряженно-деформированного состояния и устойчивости выработки, подкрепленной анкерами

То же

9

RAK

В. В. Чеботаев

ПЛ-1

ЕС

Расчет арочной крепи. Определение шага арок в зависимости от горно-технических условий. Определение эпюры моментов, нормальных сил и реакции от единичный нагрузок

ГТМ

10

Нелинейный расчет обделки

В. А. Гарбер

ФОРТРАН

ЕС

То же с учетом нелинейности физико-механических свойств грунта, материала обделки, диаграммы деформирования

ЦНИИС

11

Расчет крепи

Л. Б. Кучумова

АП

Расчет анкер-набрызгбетонной крепи подземных гидротехнических сооружений в породах с коэффициентом крепости больше 4

ЦНИИС

12

“Спринт”

Н. Н. Шапошников В. Б. Бабаев

Г. В. Полторак

Е. Г. Перушев

ПЛ-1, ФОРТРАН, АССЕМБЛЕР

ЕС

Система пространственного расчета конструкции и материалов, находящихся под воздействием статических и динамических нагрузок. Алгоритм расчета основан на методике конечных элементов (МКЭ)

МИИТ

13

STATUS

Т. Л. Бердзенешвили О. К. Постольская

ФОРТРАН

ЕС

Программный комплекс для статического расчета по МКЭ плоских и пространственных систем с анизотропными и нелинейными характеристиками

МИСИ

14

FAK-1

Н. Н. Фотиева

ФОРТРАН

ЕС

Расчет напряженного состояния замкнутой некруговой обделки с учетом места установки и сейсмических воздействий

ТПИ

15

“Анкер-контакт”

Д. И. Колин

Л. Н. Колина

АЛГОЛ-60

ЕС

Определение усилий, возникающих в анкерах в процессе взаимодействия их с грунтом, с учетом влияния их друг на друга, времени и места установки, ползучести грунта

ЦНИИС

16

FOK-4

Н. Н. Фотиева

А. Н. Козлов

ФОРТРАН

ЕС

Расчет набрызгбетонной крепи на действие собственного веса пород

ТПИ

Приложение11

Обязательное

ОПРЕДЕЛЕНИЕ РАСЧЕТНОГО КОЭФФИЦИЕНТА КРЕПОСТИ fкp.p, СКАЛЬНЫХ ГРУНТОВ ДЛЯ РАСЧЕТОВ НАБРЫЗГБЕТОННЫХ И АНКЕРНЫХ КРЕПЕЙ

Коэффициент крепости fкр.р (коэффициент крепости “в массиве”) определяют по формуле

fкр.р = a · fкр ,

где fкр — нормативный коэффициент крепости пород (коэффициент крепости по М. М. Протодьяконову) “в куске”; а — коэффициент, учитывающий трещиноватость массива и обеспечивающий переход от коэффициента крепости “в куске” к коэффициенту крепости “в массиве” (табл. 1).

Коэффициент крепости “в куске” определяют по формуле:

fкр = g · Rc

где Rсвременное сопротивление образца грунта в водонасыщенном состоянии, МПа; gпостоянная сводообразования, равная 0,1 МПа-1.

Таблица 1

Значения коэффициента а

Категория скальных грунтов по

степени трещиноватости

Временное сопротивление Rс

грунта одноосному сжатию, МПа

10

20

40

80

160

1. Практически нетрещиноватые

1,7

1,4

1,2

1,1

1,0

2. Слаботрещиноватые

1,4

1,2

1,0

0,9

0,8

3. Трещиноватые

1,2

0,9

0,7

0,6

0,5

4. Сильнотрещиноватые

0,9

0,7

0,5

0,4

0,3

Категорию грунтов по степени трещиноватости определяют согласно табл. 2 в зависимости от трещинной пустотности и густоты трещин (среднее расстояние между трещинами, м); наличие микротрещин не учитывается.

Таблица 2

Категории грунтов

Трещинная пустотность, %

Степень трещиноватости и густота трещин, м

очень

редкая,

более 1,0

редкая,

1,0—0,3

густая,

0,3—0,1

очень

густая,

менее 0,1

Малая, менее 0,3

I

II

III

IV

Средняя, 0,3—1,0

II

III

IV

Большая, 1,0—3,0

III

IV

Очень большая, более 3,0

IV

Примечание. Прочерки в табл. 2 означают, что в этих условиях применение анкерной или набрызгбетонной крепей неэффективно или невозможно.

При определении трещинной пустотности рыхлый или глинопородный материал заполнения трещин не учитывают.

При большой и очень большой трещинной пустотности и хорошо выраженной расчлененности массива на блоки его относят к V категории (прочерки в табл. 2).

В условиях ожидаемого полного нарушения сплошности скальных грунтов в результате интенсивного их расслоения (кливаж) грунты относят к V категории (прочерки в табл. 2).

При наличии поверхностей скольжения категорию грунта повышают на одну ступень.

При трещинах, частично залеченных твердым (кристаллическим) материалом, категорию грунта понижают на одну степень, а при полностью залеченных трещинах грунт относят к I категории.

В условиях обводненной выработки расчетные значения коэффициента крепости fкр.р следует дополнительно снижать умножением на понижающий коэффициент по табл. 3.

Таблица 3

Значения дополнительного понижающего коэффициента

к коэффициенту крепости породы fкp.p за счет обводненности выработки

Интенсивность водопритока в

Грунты скальные при трещинной пустотности

выработку

малой

средней

большой и очень большой

Слабый капёж

1,0

1,0

0,9

Сильный капёж

1,0

0,9

0,8

Очень сильный капёж и струи

0,9

0,8

0,7

Если наиболее развитой системой трещин являются трещины напластования, составляющие с осью тоннеля угол менее 45°, на расчетный коэффициент крепости fкр.р вводят дополнительный коэффициент 0,9.

При проходке выработки в скальных грунтах без применения буровзрывных работ расчетный коэффициент крепости умножают на повышающий коэффициент:

1,3—для сильнотрещиноватых и раздробленных грунтов;

1,2—для прочих грунтов.

Приложение 12

Рекомендуемое

ДАННЫЕ ДЛЯ ВЫБОРА СПОСОБА НАНЕСЕНИЯ НАБРЫЗГБЕТОННОГО ПОКРЫТИЯ НА ОБВОДНЕННУЮ ПОВЕРХНОСТЬ. ТРЕБОВАНИЯ К ВЯЖУЩИМ

Характер обводненной поверхности

Рекомендации по технологии нанесения набрызгбетонного покрытия

Необходимое время схватывания вяжущего (не позднее).

Небольшой водоприток в виде капежа или незначительных течей

Первый слой набрызгбетона рекомендуется наносить с пониженным В/Ц

Сконцентрированный водоприток

Предварительно осуществляют отвод воды посредством выбуривания коротких шпуров и установки на быст-ротвердеющем цементе коротких патрубков-кондукторов, на которые надевают шланги. Набрызгбетон на осушенные поверхности наносят обычным способом

Водоприток по всей поверх-ности, л/(мин·м):

до 1

Выбирают расстояние от сопла до поверхности набрызга от 0,5 до 0,6 м

2

до 2

1

до 3

1

до 5

Мгновенное

8

Сначала закрепляют сухие или сырые поверхности обычным способом, затем сжатым воздухом, истекающим из насадки с овальным щелевым отверстием, сдувают воду на уже закрепленные поверхности с интенсивным водопритоком. Под защитой воздушной струи наносят набрызгбетон с ускорителями на еще не закрепленные поверхности

>8

В местах течей устанавливают резиновые и металлические трубки для отвода воды, при наличии водоносных трещин—разрабатывают канавки

Примечание. Во всех случаях, указанных в таблице, используют смеси с повышенным содержанием цемента. Для выбора вида вяжущего и химических добавок следует использовать данные табл. 1 прил. 7.

Приложение 13

Справочное

ОБОРУДОВАНИЕ ДЛЯ НАБРЫЗГБЕТОННЫХ РАБОТ

Таблица 1

Технические характеристики набрызгбетон-машины

Камерные

Шнековые

Роторные

Показатели

С-630Л

С-702*

БМ-60

БМ-60П

СБ-67

(С-1007)

ТП-2

ПБМ-1

ПБМ-2

ПБМ-1,5

БМ-68У

БМ-70**

Производительность по сухой смеси, м3

4

3

4

3—4

4

2

8

8

11

6

6

Максимальная крупность заполнителей, мм

25

10

25

25

20

15

10

10

10

16

16

Внутренний диаметр материального шланга, мм

50

38

50

50

50

50

50

50

50

50

65

Давление сжатого воздуха, МПа (кгс/см2)

0,15—0,5 (1,5—5)

0,15—0,5 (1,5—5)

0,15—0,5 (1,5—5)

0,5

(5)

0,5

(5)

0,3—0,5

(3—5)

0,2—0,3 (2—2,8)

0,2—0,3 (2—2,8)

0,2—0,3 (2—2,8)

0,4—0,5

(4—5)

0,5

(5)

Дальность транспор-тировки, м:

по горизонтали

200

150

200

200

200

100

200

200

200

200

200

по вертикали

50

40

30

30

35

40

10

50

Мощность электропривода, кВт

2,8

2,8+1

4,5

2,8

7

5,5

1,5

Мощность пневмопривода, кВт

2,2

8,8

10,2

8,8

Основные размеры, мм:

высота

1660

1830

1600

1600

1700

1630

1630

1625

ширина

1000

895

1100

1100

1100

540

1320

1270

880

850

1080

длина

1670

1537

1420

S700

2000

1000

4313

3300

3470

1400

3400

Загрузочная высота, мм

1660

1600

!600

1700

800

1780

1630

1630

1400

Масса, кг

886

1000

1000

1000

1000

470

4500

3100

2225

850

5400

_________

* Отличается от С-630А наличием загрузочного ковша.

** Отличается от БМ-68У наличием загрузочного устройства грейферного типа.

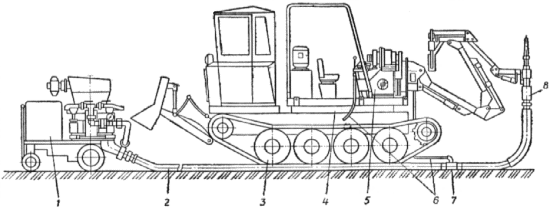

Рис. 1. Комплект оборудования для набрызгбетонирования при возведении транспортных сооружений:

1—набрызгбетон-машина: 2—материальный шланг; 3—трактор трелевочный ГТД-55А; 4—рама промежуточная: 5—манипулятор; 6водяной шланг; 7—смеситель; 8—сопло

Комплект оборудования ЦНИИС для набрызгбетонных работ

Комплект механизированного оборудования для набрызгбетонироиания “сухим” методом состоит из набрызгбетон-машины роторного типа с материальными шлангами и манипулятора, выполненного в виде автономного модуля, который может устанавливаться на соответствующее транспортное средство на гусеничном, пневмоколесном или рельсовом ходу в зависимости от условий строительного объекта (рис. 1).

Комплект предназначен для работы и наземных и подземных условиях при температуре от 0 до + 40°С при влажности до 100%.

Для обеспечения работы комплекса необходимы источники: электроэнергии общей мощностью не менее 1,5 кВт, напряжением 380 В и частотой 50 Гц; сжатого воздуха давлением не менее 0,6 МПа и расходом 12 м3/мин; водоснабжения давлением 0,6 МПа и расходом 4 м3/мин.

Набрызгбетон-матина (рис. 2) предназначена для дозированного ввода сжатым воздухом готовой сухой бетонной смеси в систему материальных рукавов для пневмотранспорта ее к соплу.

Рис. 2. Набрызгбетон-машина

От машины сухая смесь естественной влажности, в том числе содержащая волокна (дисперсное армирование), транспортируется по рукавам в воздушном потоке с низкой концентрацией материала, примерно 20%.

Вода для затворения цемента впрыскивается в транспортную систему за 3 м до сопла.

Машина работает по принципу непрерывной подачи сухой смеси и шланг для транспортировки. Загрузка заранее приготовленной смеси естественной влажности происходит через загрузочную воронку в бункер машины, снабженный вибратором. Из бункера, благодаря вибрации, смесь попадает в загрузочные камеры вращающегося ротора, футерованные резиновыми вставками в виде коротких отрезков шланга, забивка которых исключается благодаря вибрации под действием сжатого воздуха.

Техническая характеристика

Производительность, м3/ч ....................... 8

Тип привода набрызгбетон-машины ..............Электрический

Электродвигатель:

тип ....................................... 4А1604/6УЗ

потребляемая мощность, кВт:

при n=16,3 с-1 (970 мин-1) ..................... 7,5

при n=24,6 с-1 (1470 мин-1) ................. 8,5

напряжение, В ........................... 380, 50 Гц

Частота вращения ротора с-1 (мин-1):

при n=16,3 с-1 электродвигателя ............... 0,11 (6,5)

при n=24,6 с-1 электродвигателя ............... 0,16 (9,8)

0,11—0,16

Расход воздуха, м3 с-13, мин-1) ................. (6,5—9,5)

Давление подводимого воздуха, МПа .............. 0,4—0,6

Расход воды, м3/ч .............................. 4—5

Давление подводимой воды, МПа ................. 0,4—0,6

Максимальный размер фракций бетонной

смеси, мм, не более ............................. 16

Емкость приемной виброворонки, м3............... 0,25

Дальность транспортировки, м, не более ........... 100

Высота подъема, м, не более ..................... 30

Габаритные размеры, мм, не более:

длина ...................................... 1850

ширина .................................... 860

высота ..................................... 1552

Масса, кг, не более ............................. 1100

Ротор с загрузочными камерами вращается вокруг вертикальной оси. Герметизация ротора осуществляется верхним и нижним неподвижными резиновыми дисками. Верхний диск имеет систему отверстий, служащих для загрузки камер сухой смесью, продувки камер сжатым воздухом, выпуска остатка сжатого воздуха в конце цикла. Нижний диск имеет только два отверстия—для выхода смеси ротора и выпуска сжатого воздуха.

При совпадении отверстия загрузочной камеры с отверстием для загрузки в верхнем диске сухая смесь попадает в загрузочную камеру, а при совпадении нижнего отверстия заполненной загрузочной камеры с отверстием для выхода в нижнем диске смесь через продувочную камеру уносится постоянным непрерывным потоком сжатого воздуха в транспортную систему. За три метра до подхода к соплу смесь проходит через специальную камеру где ее затворяют регулируемым количеством воды, впрыскиваемой перпендикулярно к воздушному потоку. На выходе из сопла получается смоченный и перемешанный песчано-гравийный раствор, который с большой скоростью под действием сжатого воздуха наносится на обрабатываемую поверхность. Материальные рукава соединяются между собой, а также с набрызгбетон-машиной при помощи специальных быстрорязъемных соединений.

Манипулятор стрелового типа (рис. 3) предназначен для производства набрызгбетонирования безопасным механизированным способом, обеспечивая дистанционное управление соплом и ведение его по требуемой траектории.

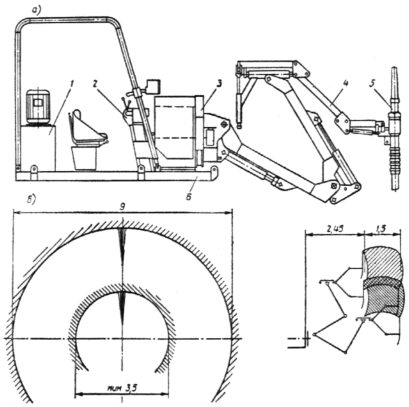

Рис. 3. Общий вид (а) и зона действия (б) манипулятора для набрызг-бетонирования:

1насосная станция; 2—пульт управления; 3—опорно-поворотное устройство;

4—стрела; 5—сопло; 6—рама с кабиной

При этом сохраняется необходимое строго перпендикулярное положение сопла на консоли стрелы к обрабатываемой поверхности на постоянном заданном расстоянии от нее.

Манипулятор может применяться для работы с машинами как для “сухого”, так и “мокрого” способов набрызг-бетона.

Техническая характеристика

Зона действия, мм:

максимальный диаметр тоннеля ................. 9000

минимальный диаметр тоннеля ................. 3800

максимальный вылет стрелы (сопла) ............. 3950

Максимальная величина подачи сопла вдоль

центральной оси машины (рабочий ход), мм 1500±50

Тип привода манипулятора ..................... Гидравлический

Максимальное давление рабочей жидкости

в гидросистеме, МПа, не более .................. 10

Электродвигатель насосной станции:

потребляемая мощность, кВт ................. 7,5

тип ...................................... 4А132 4Ц1

напряжение, В ............................. 380

Диаметр материального рукава, мм .............. 65

Угол поворота стрелы вокруг горизонтальной

оси ......................................... 360

Частота вращения стрелы, мин-1, не менее ........ 1,3

Угол поворота 1-го и 2-го колен стрелы, град ...... 60 ±3

Угол поворота 3-го колена стрелы вокруг

горизонтальной оси, град ....................... ±45

Угол поворота сопла в плоскости третьего

колена стрелы, град ............................ 60 ±3

Величина подачи сопла вдоль продольной

оси манипулятора, мм .......................... 1500±50

Скорость перемещения сопла, мм/с-1 .............. 0—500

Диаметр сопла, мм, не менее .................... 50

Частота вращения сопла, с-1 ..................... 0—0,6

Величина эксцентриситета вращения сопла, мм ..... 17; 20; 25

Габаритные размеры в транспортном

положении, мм, не более:

длина ..................................... 4940

ширина .................................... 982

высота .................................... 157

Масса, кг, не более ............................. 1500

Шарнирно-сочлененная стрела имеет возможность неограниченного вращения в опорно-поворотном устройстве вокруг центральной оси манипулятора.

Держатель сопла шарнирно закреплен на консоли 3-го колена стрелы и с помощью гидроцилиндра может изменять наклон в плоскости этого колена. Само сопло при помощи гидромотора совершает вращательные эксцентричные движения, имитирующие движение сопла при ручной технологии набрызгбетона.

Манипулятор работает по принципу последовательного нанесения сплошной полосы набрызгбетона заданной толщины и ширины, слой набрызгбетона равномерно покрывает обрабатываемый участок поверхности.

При обработке боковой поверхности (стен тоннелей, откосов и т. п.) сопло перемещается параллельно этой поверхности на величину рабочего хода. После нанесения набрызгбетона на обрабатываемом участке поверхности сопло поднимают или опускают в зависимости от технологии ведения работ при помощи соответствующих механизмов управления. После этого производится обработка следующего соседнего участка (полосы верхней или нижней) при обратном рабочем ходе сопла. Затем технологический цикл повторяется. В процессе технологических перемещений сопла идет непрерывная подача смеси на обрабатываемую поверхность.

При обработке перпендикулярных к центральной оси машины поверхностей, например лба забоя выработки, рабочим движением является вращение стрелы манипулятора вокруг его центральной оси. Направление сопла на консоли стрелы при этом переориентируется на 90°.

При технологии “сухого набрызгбетонирования” в кабине манипулятора устанавливается вентиль управления режимов ввода воды в материальный шланг.

Таблица 2

Предотвращение и устранение неисправностей в работе

набрызгбетон-машины

Признаки неисправности

Возможные причины

Способ предотвращения и устранения

При открытом впускном кране воздух выходит медленно, при работе машины замечается пыление из-под прокладки верхнего затвора

Порча или загрязнение резиновой прокладки под верхним колокольным клапаном; засорение отверстий распределительной втулки сопла

Осмотр резиновой прокладки, очистка при ее загрязнении, замена новой при неисправности; поддержка рычага нижнего затвора рукой во время загрузки верхней камеры, очистка или замена прокладки новой во время перерыва или после окончания работы; разборка сопла, прочистка отверстия в распределительной втулке

Замечается пыление из-под прокладки верхнего клапана. При открытом проходном кране выпускной трубы нижний клапан самопроизвольно открывается

Образование пробки в материальном шланге или в сопле вследствие попадания в сухую смесь зерен размером более 25 мм, а также в результате резких перегибов материального шланга

Простукивание шланга на участке предполагаемого засорения, разборка сопла и прочистка, продувка и распрямление шланга, снятие выходного материального патрубка и прочистка его

Материал при выходе из сопла сильно пылит, наблюдается усиленный отскок материала от рабочей поверхности или наносимый на поверхность слой материала чрезмерно жидкий (материал оплывает)

Резкое изменение консистенции смеси из-за неравномерной подачи воды или неравномерной загрузки сухой смеси в набрызгбетон-машину

Поддержка равномерного давления в водяном баке и слежение за равномерной подачей воды; загрузка набрызгбетон-машин равномерная и слежение за тем, чтобы в нижней камере было всегда достаточно материала

Прекращение подачи сухой смеси к соплу

Прорыв воздуха в местах соединений

Замена резиновых прокладок в случае их порчи или подтяжка гаек при их ослаблении

Резкое повышение давления па манометре

Недостаточность числа оборотов двигателя, засорение воздушного фильтра, понижение давления в компрессоре

Разборка и прочистка воздушного фильтра; увеличение давления воздуха в компрессоре

Понижение давления в материальном шланге, шум воздуха в месте прорыва или стыка

Отказ в работе двигателя при пуске вследствие торможения распределительной тарелки машины схватывающейся смесью

Очистка распределительной тарелки

Медленное вращение маховика пневмодвигателя, не вращаются пиевмодвигатель при показании нормального давления на манометре

Неравномерное гудение мотора на высоких тонах

Нагревание подшипников вала, недостаток смазки или ее загрязнение

Проверка смазки и в случае ее загрязнения замена новой, а при недостатке смазки—дополнение до требуемого количества

Приложение 14

Рекомендуемое

ОРГАНИЗАЦИЯ РАБОТ ПРИ ВОЗВЕДЕНИИ НАБРЫЗГБЕТОННОИ КРЕПИ

Таблица 1

Варианты схем организации набрызгбетонных работ

Способ и место приготовления сухой

Технологический транспорт

Варианты транспортных схем

Средства для доставки сухой смеси в рабочую

Используемое оборудование при технологических операциях

смеси

зону

подача материалов к набрызгбетон-машине

очистка основания и нанесение набрызгбетонного покрытия

Централизованно с упаковкой в капсулы

Безрельсовый

Через портал выработки по транспортной штольне и сбойкам между выработкой и транспортной штольней

Капсулы, автотранспортом

Переставной набрызгбетонный узел на нерельсовом ходу

Самоходный агрегат на нерельсовом ходу, снабженный манипулятором

То же

Рельсовый, шахтная колея с электровозной тягой всех типов

То же, а также через клетьевой ствол

Капсулы, на тележках шахтной колеи

То же, на рельсовом ходу или смонтированный на буровой раме или технологической тележке по типу тележки для нагнетания

Передвижной агрегат на шахтной колее или манипулятор, смонтированный на буровой раме

Централизованно, с упаковкой в капсулы

Рельсовый, железнодорожная колея 1524 мм с локомотивной тягой

Через портал тоннеля

Капсулы на технологических платформах железнодорожной колеи

Оборудование технологического состава на железнодорожной колее, включающее бето-носмесители, набрызгбетон-машину и манипулятор для вождения сопла

Централизованно, с упаковкой в капсулы

Рельсовый, железнодорожная колея 1524 мм с локомотивной тягой

Через портал тоннеля

Капсулы до перегрузочного узла тележками на шахтной колее, далее на технологических платформах на железнодорожной колее

Оборудование технологического состава на железнодорожной колее, включающее бето-носмесители, набрызгбетон-машину и манипулятор для вождения сопла

На бетонном узле на шахтной поверхности

Безрельсовый

Через портал выработки по транспортной штольне и сбойкам между выработкой и транспортной штольней

Автобетоносмесители одиночные или автобетоносмесители в сцепе (автопоезда)

Переставной на-брызгбетонный узел на нерельсовом ходу

Самоходный агрегат на нерельсовом ходу, снабженный манипулятором

То же

Рельсовый, шахтная колея, электровозная тяга всех типов

То же

Шахтные вагонетки саморазгружающиеся или опрокидные: пневмобетононагне-татели типа ПБМ

То же, на рельсовом ходу или технологическая тележка (по типу тележки для нагнетания) пневмонагнетателями

То же на рельсовом ходу или смонтированный на буровой раме

На бетонном узле на шахтной поверхности

Рельсовый, шахтная колея при тяге аккумуляторными электровозами

Пневмобетононагне-татели типа ПБМА, а также бетоносмесители на тележках шахтной колеи

Оборудование технологического состава на шахтной колее, включающее бетоносмесители, набрызгбетон-машину и манипулятор для вождения сопла

То же

Рельсовый, шахтная колея при тяге электровозами всех типов

Через клетьевой ствол

Шахтные опрокидные вагонетки или контейнеры на тележках шахтной колеи

Перестановочный набрызгбетонный узел на рельсовом ходу, а также оборудование, смонтированное на буровой раме или технологической тележке по типу тележки для нагнетания

Передвижной агрегат на шахтной колее или манипулятор, смонтированный на буровой раме

То же

Через технологическую скважину с подземным перегрузочным бункером-дозатором

То же; пневмобето-нонагнетатели типа ПБМА

То же; пневмобето-нонагнетатели

То же

Рельсовая, железнодорожная колея 1524 мм с локомотивной тягой

Через портал выработки

Бетоносмесители на технологических платформах колеи 1524 мм

Оборудование технологического состава на железнодорожной колее, включающее бето-носмесители, набрызгбетон-машину и манипулятор для вождения сопла

То же

По транспортной штольне к перегрузочному узлу у сбойки штольни с тоннелем

Саморазгружающиеся вагонетки на шахтной колее, по транспортной штольне до перегрузочного узла бетоносмесителя на технологических платформах железнодорожной колеи

То же

Таблица 3

Порядок производства работ в тоннеле при постоянной и временной анкер-набрызгбетонных крепях

(грунты от средней и большей устойчивости, разработка грунтов буровзрывным способом)

Работы

Операции

Последовательность операций

1

2

3

4

5

6

7

Заряжание, взрывание, проветривание

Проходка

выработки

Уборка породы

Разработка грунта

Оборка забоя и контура выработки

Обуривание забоя

Бурение анкерных шпуров

Временное крепление выработки

Установка анкеров

Нанесение набрызгбе-тона

Бурение анкерных шпуров

Возведение постоянной обделки

Установка анкеров

Монтаж армосетки

Нанесение набрызгбе-тона

Таблица 4

Порядок производства работ в забое выработки при проходке с временной анкер-набрызгбетонной крепью

(грунты ниже средней устойчивости, разработка грунтов буровзрывным способом,

постоянная обделка монолитная бетонная или сборная)

Работы

Операции

Последовательность работ

1

2

3

4

5

6

7

8

Заряжание, взрывание, проветривание

Разработка грунта

Уборка породы

Оборка забоя контура выработки

Обурирание забоя

Нанесение на-

I слой

брызгбетона

II слой

Временное крепление выработки

Бурение анкерных шпуров

Установка анкеров

Монтаж металлической сетки

Таблица 5

Ориентировочные показатели сооружения однопутных и двухпутных тоннелей

Показатели

Единица

Вид выработки

измерения

Полный профиль

Подсводная часть

Нижний уступ

Проходческие работы

Площадь сечения выработки

м2

120

120

92

59,8

52,8

52,8

63,7

63,7

Коэффициент крепости

4—6

6—8

8

4—6

4—6

6—8

4—6

6—8

Продвигание забоя за цикл

м

2

2,0

3,5

2,7

3,2

3,2

3,6

3,6

Продолжительность цикла

ч

24

28

41

34

33

42

28

21

Скорость проходки по циклограмме

м/мес

40

42,5

50

47,5

57,5

45

77,5

102,5

Временная крепь

Арки,

набрызгбетон

Клиновые анкеры, набрызг-бетон

Железобетонные анкеры

Железобетонные анкеры, набрызг-бетон

Железобетонные

анкеры,

набрызгбетон

Металлические

анкеры,

набрызгбетон

Трудозатраты на 1 м3 породы

чел.-см.

0,04

0,04

0,05

0,08

0,08

0,11

0,05

0,03

Состав звена

чел.

5

5

4

5

6

6

6

6

Установочная мощность оборудования

кВт

180

180

50

150

250

250

250

250

Потребность в сжатом воздухе

м3/мин

100

100

80

80

100

100

100

100

Потребность в воде

л/мин

60

60

60

50

50

50

50

50

Возведение обделки

Объем бетона на 1 м тоннеля

м3

31,9

6,7

2,5

4,5

31,9

5,7

31,9

5,7

Толщина обделки:

свод и стены

мм

400—600

200

100

200

500—1000

200

500—1000

200

обратный свод

400—800

200—400

400—1150

400—1150

Скорость бетонирования:

свод и стены

м/мес

150

400

478

508

150

308

150

308

обратный свод

400

559

300

300

Продолжительность цикла;

свод и стены

ч

43,4

10,7

4,4

3,2

42

7

42

7

обратный свод

9

12

12

12

Состав звена:

свод и стены

чел.

6

4

4

4

6

4

6

4

обратный свод

5

5

4

4

Трудозатраты на 1 м3

чел./см.

0,10

0,15

0,15

0,15

0,10

0,15

0,10

0,15

бетона:

свод и стены

0,10

0,15

0,15

0,15

0,10

0,15

0,10

0,15

обратный свод

0,14

0,25

0,16

0,16

Установленная мощность оборудования

кВт

150

20

20

20

30

20

30

20

Потребность в сжатом воздухе

м3/мин

20

15

15

15

30

15

30

15

Потребность в воде

л/мин

50

10

10

10

50

10

50

10

Приложение 15

Обязательное

ФОРМЫ ЖУРНАЛОВ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ПРИ ВОЗВЕДЕНИИ НАБРЫЗГБЕТОННОЙ КРЕПИ И ОБДЕЛКИ

Журнал контроля качества песка, щебня, ПГС (песчано-гравийной смеси)

Дзта испы

Место отбора

Фракционный состав, %

Объемно-насыпная

Влажность, %

Содержание пылевидных илистых и

тания

проб, массы пробы

более

20 мм

20—

10 мм

10—

5 мм

5—

2,5 мм

2,5—

1,25 мм

1,25—

0,63 мм

0,63—

0,315 мм

0,315—

0,14 мм

менее

0,14 мм

масса, т/м3

глинистых частиц, %

1

3

3

4

5

6

7

8

9

10

11

12

13

14

Испытание провел ф., и., о., должность

Журнал испытания цемента по ГОСТ 10178—76*; ГОСТ 310.3—76; 310.4—76

Дата испытания

Завод-изготовитель

Марка цемента по паспорту

Нормальная густота цементного

Сроки схватывания начало ,

конец

Обеспеченность равномерности изменения

Предел прочности, МПа, в возрасте, сут.

завода

теста, %

ч, мин

объема (да, нет)

3

7

28

1

2

3

4

б

6

7

8

9

_________

* Для определения активности цемента допускается применение ускоренной методики ЦНИИПС-2.

Испытание провел ф., и., о., должность

Журнал контроля режима набрызгбетонирования

Место отбора пробы пикета

Дата работы

Давление воздуха Рн/бм, в набрызгбетон-машине, МПа

Давление воды в магистрали Рв, МПа

Расстояние от поверхности нанесения до сопла l, м

Угол наклона сопла к поверхности, град

Величина отскока, Q, %

Отказы при работе оборудования

1

2

3

4

б

6

7

8

Контроль осуществил Ф., и., о., должность

Журнал контроля работоспособности комплекса оборудования для набрызгбетонных работ

Гидрав-

Набрызгбетон-машина

Дата

Матери-альные шланги

Воздухопроводная сеть

Манжеты и уплотне-ния

Арматура

лические шланги и цилин-дры манипу-лятора

Распределители гидравлические РС-1

Масло фильтры

Давление в гидросистеме

Дроссели на пульте управления и стреле

Стрелы манипулятора

стаканы барабана

верхний и нижний диски

воздушная арматура

вкладыши камеры смешения

Электрооборудование

Примечания

Задания по ремонту

Подпись сменного инженера

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Журнал контроля состава сухой смеси, приготовления и транспортировки

Место отбора

Теоретический расход материалов на 1 м3 сухой смеси, кг

Фактический расход материалов на 1 м3 сухой смеси, кг

Время

Вид доставки компонентов

Время

доставки смеси

пробы

Цемент

Песок

Щебень

Химические добавки

Цемент

Песок

Щебень

Химические

добавки

перемешивания смеси, мин

смеси (раздельный. совместный)

(компонентов) от БСУ до рабочего места, ч, мин

1

2

3

4

5

6

7

8

9

10

11

12

Испытание провел Ф., и., о., должность

Журнал контроля соответствия работ по набрызгбетонированию ППР

Место контроля, пикет

Оборка поверхности выработки (да, нет)

Количество шпуров под анкеры; наличие сетки шпуров

Глубина шпура под анкеры, м

Угол забуривания шпура, град

Количество ампул-патронов на 1 шпур

Время вращения анкера, с

Вид сетки, размер ячеек, мм

Способ крепления сетки с анкером (сварка, шайба и т. д.)

Максимальная и минимальная величины зазора между сеткой и грунтом, см

Мытье поверхности выработки перед н/б (да, нет)

Толщина слоя набрызгбетона, см

1

2

3

4

5

6

7

8

9

10

11

12

Дата проведения контроля

Контроль провел Ф., и., о., должности

Приложение 16

Рекомендуемое

УСКОРЕННЫЙ СПОСОБ ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ НАБРЫЗГБЕТОНА

1. Применение ускоренного метода определения морозостойкости

1.1. Ускоренное определение морозостойкости осуществляется для контроля морозостойкости набрызгбетонов тоннельных обделок.

1.2. Контролю подвергаются набрызгбетоны рабочего состава, твердевшие 28 суток в условиях, аналогичных условиям твердения набрызгбетона в обделке тоннелей.

1.3. Метод предусматривает оценку морозостойкости набрызгбетонов по параметрам структуры образцов бетона.

1.4. Для контроля морозостойкости проводятся испытания бетонных образцов по приведенному ниже способу.

2. Приборы и оборудование

Для проведения испытаний требуется следующее оборудование и приборы:

металлические формы размерами 100 х 100 х 100 или 150 х 150 х 150 мм для изготовления образцов, соответствующие требованиям государственного стандарта;

термовакуумный или сушильный шкаф, обеспечивающий температуру в камере до +95°С;

колбы Ле-Шателье—Кандло или объемометры, обеспечивающие точность измерения 0,1 см3;

лабораторные весы типа ВЛТ или ВЛТК или другого типа, обеспечивающие измерение массы до 1 кг с точностью измерения 0,1 г;

пресс для испытаний образцов на сжатие, обеспечивающий усилие сжатия не менее 1,2 МН.

3. Изготовление образцов

3.1. Для проведения ипытаний из рабочей смеси набрызгбетона изготавливают 6 образцов размерами 100 х 100 х 100 (150 х 150 х 150) мм.

3.2. Образцы изготавливают из набрызгбетонной смеси состава, идущего на приготовление обделки, морозостойкость которых определяется.

3.3. Режим приготовления и твердения набрызгбетонных образцов должны быть такими же, как и при изготовлении и твердении обделки, морозостойкость которых определяется.

3.4. Образцы изготавливают на специальном стенде или любым способом, обеспечивающим получение образцов с той же плотностью и структурой, что и набрызгбетон в обделке.

3.5. После изготовления и твердения полученные образцы проверяют на наличие в них видимых дефектов (отколов, раковин и др.). Образцы, имеющие дефекты, исключают из испытаний.

4. Проведение испытаний и прогнозирование морозостойкости

4.1. Изготовленные образцы испытывают с целью определения их структурных характеристик: условно-замкнутой Пу.з интегральной Пи пористостей.

4.2. Каждый изготовленный образец испытывают на сжатие и из оставшейся после испытании части образца отбираются отдельные куски из различных частей образца для получения среднего значения пробы таким образом, чтобы общая масса отобранных частей составляла не менее 300 г.

4.3. Определение интегральной и условно замкнутой пористостей производится согласно требованиям ГОСТ 12730.0, ГОСТ 12730.1—78, ГОСТ 12730.2—78, ГОСТ 12730.03—78, ГОСТ 12730.04—78, ГОСТ 12730.05—78.

4.4. Определение величины Пи ведут в следующем порядке. Из кусков образцов, отобранных согласно и. 4.2, удаляется крупный заполнитель и разрушенные некрепкие части. Затем каждый из кусков насыщают водой до полного насыщения путем постепенной заливки водой. После этого образцы вынимают из воды, взвешивают и определяют массу водонасыщенных образцов тв.

После этого производят гидростатическое взвешивание водонасыщенных кусков образца и определяют массу водонасыщенного образца в воде тн. Далее определяют объем образца Vo пo формуле

(1)

где rH2O — плотность воды, принимаемая равной 1 г/см3.

Затем отобранные части образцов высушивают до постоянной массы в термовакуумном шкафу при температуре 25°С и давлении 66,6 Па или в сушильном шкафу при температуре не выше 95°С и определяют массу каждого высушенного куска mc. После этого определяют среднюю плотность каждого rо по формуле

(2)

и вычисляют среднее значение rо для образца.

Затем определяют интегральную (открытую) пористость, численно равную водопоглощению по массе по формуле

. (3)

4.5. Условно-замкнутую пористость определяют следующим образом. Вначале определяют истинную плотность кусков образцов, полученных по п. 4.4. Для этого высушенные куски образца перетирают в порошок до такой тонкости, чтобы он проходил через сито 008, перемешивают отдельные части образца для получения однородного порошка и испытывают с помощью объемомера типа Ле-Шателье—Кандло, заполненного керосином или другой инертной к цементу жидкостью. Истинную плотность r определяют но формуле

, (4)

где тмасса порошка, пошедшая на испытание; V—объем жидкости, вытесненной массой порошка, используемого для испытания.

Затем определяют общую пористость По по формуле

, (5)

где rс и r определены по формулам (2) и (5).

После этого определяют условно замкнутую пористость Пу.з как разность между общей и интегральной из выражения

Пу.з = По — Пи. (6)

4.6. После проведения испытаний по определению значений Пу.з и Пи на всех 6 образцах для дальнейших расчетов берется среднее значение всех определений.

4.7. По полученным значениям условно замкнутой и интегральной пористости вычисляется значение критерия морозостойкости Кмрз по формуле

, (7)

где Пи н Пу.з определяют по формулам (3) и (6) соответственно.

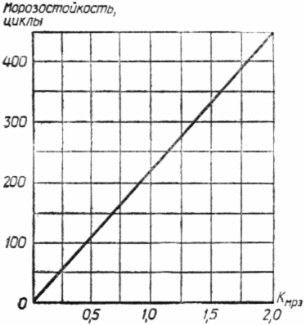

Зависимость морозостойкости от критерия морозостойкости Кмрз

4.8. Марка набрызгбетона по морозостойкости F определяется по номограмме (рисунок) или по формуле

F=Кмрз×А, (8)

где Кмрз — критерий морозостойкости, определяемый по формуле (7); А — эмпирический коэффициент, который для набрызгбетона принимается равным 200.



Приложение 17

Справочное

ПРЕДВАРИТЕЛЬНО-НАПРЯГАЕМЫЕ АНКЕРЫ

Предварительно напрягаемые анкеры (ПНА) в зависимости от характера трещиноватости и обводненности породного массива могут выполняться в виде стержневых конструкций, омоноличенных либо по всей длине, либо за пределами закрепляемой зоны в замке (корне) и в оголовке (корневые анкеры).

ПНА предназначаются для крепления большепролетных выработок и вертикальных обнажении горного массива в трещиноватых скальных грунтах с коэффициентом крепости f³2 (см. п. 4.28 настоящих Норм).

В этих условиях прочность закрепления замков должна обеспечиваться не ниже 550 кН. При пересечении замками анкеров зон дробления или глинистых прослоек толщиной более 1 м (по направлению оси замка) возможно снижение прочности закрепления в результате ослабления сцепления цементно-песчаного раствора со стенками скважины. В этих случаях вопрос о способах повышения прочности закрепления замков должен решаться на основании результатов дополнительных контрольных испытаний замков.

Для изготовления анкерных стержней используют арматуру периодического профиля, металлические канаты, арматурные проволоки, пряди, для омоноличивания—песчано-цементные и полимерные составы. При использовании песчано-цементных составов работы по установке ПНА должны производиться при температуре воздуха в тоннеле и раствора не ниже плюс 5°С, при полимерных—не ниже минус 5°С.

Конструктивно омоноличенный по всей длине ПНА представляет собой установленный в буровую скважину арматурный стержень, изготовляемый из стали марки 25Г2С класса A-III, который после предварительного натяжения омоноличивается нагнетанием в скважину цементно-песчаного раствора.

Стержень по возможности должен изготовляться из цельной арматуры без стыка, а соединение его с хвостовиком осуществляется встык контактной сваркой под флюсом.

Предел прочности в 7-суточном возрате образцов растворов, применяемых для омоноличивания ПНА, должен быть не ниже 20 МПа.

Основание оголовка ПНА выполняется из бетона марки М300 (класс В22,5).

Предел прочности в 7-суточном возрасте образцов бетона должен быть не менее 15 МПа.

Оборудование для приготовления раствора и инъектирования скважин включает:

растворосмесительную установку вместимостью 40—80 л; рекомендуется для применения растворомешалка турбулентная типа С-868 с вертикальным использованием вала вместимостью 80 л;

плунжерный растворонасос типа С-757 или С-251 производительностью до 1 м3/ч с виброситом;

ручной растворонасос типа С-420А;

инъекционные резиновые шланги диаметром от 1 до 11/2’’, рассчитанные на давление до 1,0 МПа;

инъекционные трубки с внутренним диаметром 20—22 мм и толщиной стенок 2—3 мм, длиной 10 м, изготовленные из полиэтилена высокой плотности или стальные;

мерные емкости для дозировки раствора.

Оборудование для натяжения стержней ПНА состоит из гидравлического домкрата усилием не менее 600 кН, установочных приспособлений к нему и насосной станции типа НСП-400.

В состав вспомогательного оборудования входят подмости для производства работ по установке, лебедка грузоподъемностью 0,3—0,4 т для подъема стержней ПНА и других материалов на подмости, а также различный ручной инструмент (лопаты, кувалды, ключи гаечные и т. п.).

К месту работ по установке ПНА должны быть подведены электроэнергия, вода и сжатый воздух.

Установке анкеров предшествует бурение скважин с продувкой для очистки от буровой мелочи, осыпавшейся породы и удаления скопившейся воды. При водопритоке более 1 л/мин производятся цементация скважины до его прекращения и повторное разбуривание.

Непосредственно после инъектирования в скважину вводится стержень ПНА и устанавливается в проектное положение. Разрыв во времени между окончанием инъектирования и установкой стержня более 30 мин не допускается.

При устройстве оголовка конец обсадной трубы должен быть введен в устье скважины. Закладные детали установить так, чтобы плоскость плиты была перпендикулярна оси скважины.

По периметру плиты устанавливается опалубка, после чего пространство между ней и скальной поверхностью заполняется бетоном.

После выполнения указанных операций предусматривается технологический перерыв не менее 7 суток для набора необходимой прочности раствором замка и бетоном оголовка, после чего производится вторичное инъектирование.

Натяжение стержня ПНА следует производить не позднее чем через 1 ч с момента окончания вторичного инъектирования.

До установки в скважины стержни ПНА должны пройти испытания на прочность по специальной методике.

Приложение 18

Обязательное

ФОРМА ЖУРНАЛА ИСПЫТАНИЙ МЕТАЛЛИЧЕСКИХ АНКЕРОВ

Название выработки______________________________________________

Дата установки ________________________ Дата испытания ___________

Пикет __________________________________________________________

№ анке-

Нагрузка, кН

Примечание

ров

Скольжение, мм

Схема расположения анкеров и краткое описание состояния

выработки в месте испытания

Подписи: Начальник участка Начальник смены

Маркшейдер участка Сменный маркшейдер

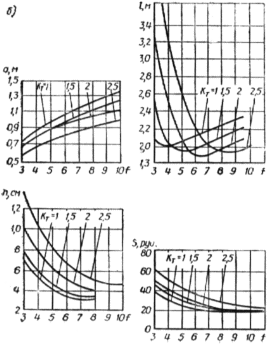

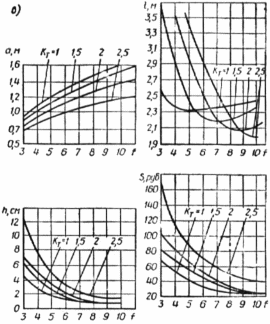

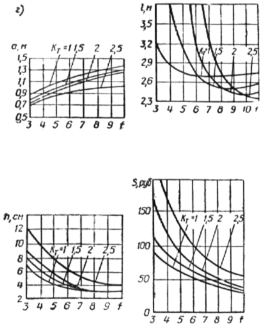

Номограммы для пролета выработки:

а—при В=3,0 м; б—при В=6,6 м; в—при В=9,0 м; г—при В=12,0 м

Приложение 19

Рекомендуемое

МЕТОДИКА ОПТИМИЗАЦИИ ПАРАМЕТРОВ АНКЕР-НАБРЫЗГБЕТОННОИ КРЕПИ

Выражение затрат стоимости или труда С на возведение анкернабрызг-бетонной крепи в расчете на один метр тоннеля записывают в виде

, (1)

где Lвпериметр контура выработки, м; x, h, e—приведенные коэффициенты себестоимости (трудозатрат) по возведению крепи принимают по ЕНиР.

Слагаемые в скобках определяют затраты:

первое—на бурение шпуров под анкеры; второе—на установку анкеров; третье—на возведение набрызгбетонного покрытия.

Для решения задачи оптимизации рекомендуется пользоваться программой “Комбинированная крепь” (см. приложение 10).

Для определения себестоимости S, руб., при оптимальных параметрах крепи из набрызгбетона и железобетонных анкеров, устанавливаемых в грунтах с коэффициентом крепости f от 3 до 10 разной трещиноватости (характеризуемой коэффициентом Кт) в выработках пролетом В от 3 до 12 м рекомендуется использовать номограммы, приведенные на рисунке, стр. 122—123.

Например, в породах с f=6, Кт=2,5 и для выработки пролетом В=3 м оптимальной является конструкция из анкеров длиной l=l,5 м, установленных с шагом а=0,85 м и набрызгбетонного покрытия толщиной h=6 см.

Приложение 20

Рекомендуемое

ОПТИМИЗАЦИЯ ПАРАМЕТРОВ АРОЧНО-НАБРЫЗГБЕТОННОЙ ОБДЕЛКИ

Оптимизируется конструкция, в которой металлические арки являются армирующим элементом набрызгбетонной обделки.

Общая структура функций цели V определяется объемом работ, связанных с сооружением арочно-набрызгбетонной крепи

V=V1+V2+V3+V4, (1)

где объемы V1, V2, V3, V4 определяются технико-экономическими показателями, соответственно изготовления арок, их установки, обеспечения набрызгбетоном гарантированного контакта, нанесения набрызгбетонного заполнения.

При этом основными функциями цели являются функции стоимости Sк и металлоемкости М, которые определяются по формулам

, (2)

, (3)

где а—шаг арок; h—толщина покрытия из набрызгбетона; N—номер профиля арки; S1, S2, S3, S4—коэффициенты, характеризующие, соответственно, сметную стоимость изготовления арки, ее установки, обеспечения контакта, нанесения контакта, нанесения набрызгбетона; mудельная металлоемкость.

Проведя по программе “Рак” (см. приложение 10) серию расчетов для арок, изготовленных из различных профилей, можно определить шаг арок, согласно которому выбирается в соответствии с п. 3.30 настоящих Норм необходимая толщина набрызгбетона.

Затем вычисляют Sк и Ми, сопоставляя по ним различные варианты сочетаний N, a, h, выбирают оптимальную по стоимости или металлоемкости конструкцию.

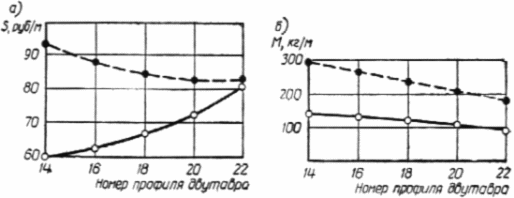

Пример оптимизации конструкции арочно-набрызгбетонной

крепи по сметной стоимости (а) и металлоемкости (б) в

расчете на 1 м штольни:

с гарантированным контактом арок с поверхностью выработки;

то же без гарантированного контакта

В качестве примера рассмотрим оценочные показатели крепления выработки транспортной штольни высотой 4,5 м и пролетом 5 м, заложенной в грунте с коэффициентом крепости f=2.

На графиках (рисунок) приведены зависимости суммарной сметной стоимости S и металлоемкости М комбинированной конструкции крепления от профиля двутавра, из которого изготовлены арки.

Анализ этих графиков указывает на целесообразность устройства гарантированного контакта арок с поверхностью выработки. В этом случае металлоемкость крепи существенно уменьшается, а стоимость, несмотря на тенденцию к увеличению с ростом мощности двутавров, остается также ниже, чем при контакте в отдельных местах.

Рост стоимости при гарантированном контакте обусловлен возрастанием стоимости бетонных работ в этом типе обделки. Очевидно, при этом, что наибольший эффект достигается при использовании двутавров с небольшими номерами сечения (до № 20).

При невозможности устройства контакта по всему периметру арки экономически целесообразными становятся более мощные двутавры.

Приложение 21

Справочное

РАСЧЕТ АРОЧНОЙ КРЕПИ

Параметры конструкции арочной крепи следует определять из условии прочности и устойчивости при действии расчетных нагрузок от давления горных пород (первая группа предельных состояний).

Величину и характер распределения нагрузок на арку следует принимать по результатам измерений в условиях строящегося тоннеля пли в аналогичных условиях. При отсутствии указанных данных нагрузки определяют в зависимости от возможности образования свода обрушения или отдельных вывалов, если исключена возможность давления полного столба налегающих пород.

Интенсивность нормативных вертикальной q и горизонтальной р нагрузок на крепь принимается в зависимости от состояния грунтов:

для слаботрещиноватых

q=0,28 · K · gB; р=0; (1)

для трещиноватых

q=0,54 · K · gВ; р=0,136 к gHст; (2)

для сильнотрещиноватых

q=0,65 · K · gВ; р=0,164 к gHст; (3)

для раздробленных

q=0,9 gB; ; (4)

для нескальных пород при сводообразовании

; ;

; ; (5)

без сводообразования

q1=1,1gH; q2=0,81q1; p1=1,2g · (h + 0,5H)tg2b; p2=0,66p1. (6)

Для скальных грунтов с коэффициентом крепости в куске f³4 нормативные нагрузки следует принимать в зависимости от трещиноватости грунтов (табл. 1).

Для нескальных и сильнотрещиноватых и раздробленных скальных грунтов интенсивность нормативных вертикальной qн и горизонтальной рн равномерно распределенных нагрузок следует определять по формулам:

; (7)

; (8)

где j=arctg f — угол внутреннего трения в грунте.

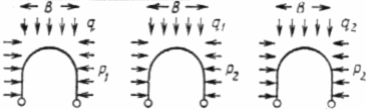

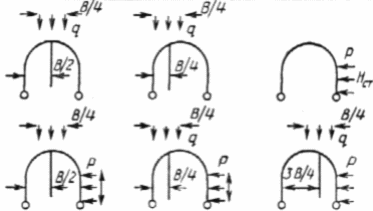

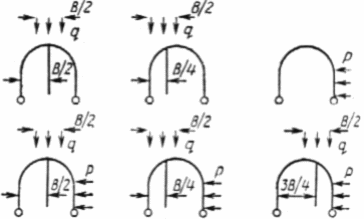

Таблица 1

п/п

Грунты

Возможные варианты загружения

1

2

Скальные

3

4

5

Нескальные

6

Если приведенная высота свода обрушения или возможного вывала превышает половину расстояния от шелыги свода до поверхности или до слоя слабых неустойчивых грунтов, то интенсивность нормативных вертикальной и горизонтальной равномерно распределенных нагрузок следует определять но формулам:

; (9)

, (10)

где gi—удельный вес грунта i-го напластования; Hiтолщина i-го напластования; пчисло напластований; j—угол внутреннего трения грунта в окрестности выработки.

Расчетные нагрузки следует определять путем умножения величины нормативной нагрузки на коэффициент надежности, принимаемый по табл. 2.

Таблица 2

Нагрузка от

Возможные вывалы в грунтах

Образование свода

Полный столб

горного давления

размокаемых, выветриваемых

неразмокаемых, не выветриваемых

нарушения

налегающих грунтов

Вертикальная

1,3

1,0

1,3

1,0

Горизонтальная

1,3

1,0

1,5

1,1

Статический расчет арок ведут на заданные нагрузки с учетом отпора грунта.

Коэффициент упругого отпора грунта К при расчете арок допускается принимать постоянным по всему контуру выработки, за исключением пят арок. Величину отпора грунта определяют по данным испытаний (штамповых или прессиометрических) или принимают по аналогии. При этом следует учитывать качество забутовки между аркой и поверхностью выработки с помощью соотношения

K=eKo, (11)

где Kо—известный коэффициент отпора, полученный для данных условий применительно к монолитной обделке; e—коэффициент, учитывающий толщину забутовки rк, определяемый по графику (рисунок).

Коэффициент упругого отпора грунта под пятами арок Kп определяют по формуле

, (12)

где ha—полная длина арки; Bпширина подошвы пяты арки.

При известном модуле деформации массива горных пород Ео и коэффициенте Пуассона n коэффициент отпора определяют по формуле

, (13)

где —приведенный радиус выработки; So—площадь поперечного

сечения выработки.

Зависимость коэффициента e от толщины забутовки rк

Статический расчет арки крепления следует производить для каждого возможного в данных условиях варианта загружения (см. табл. 1) на единичную вертикальную нагрузку qo=1 и соответствующую ей горизонтальную нагрузку Po.

В качестве расчетной схемы следует принимать схему с шарнирами в пятах. Наличие других шарниров определяется конструкцией арки. По результатам статического расчета должны быть определены величины нормальных сил Ni и изгибающих моментов Mi от единичной нагрузки в каждом i-м сечении арки.

Расчетным состоянием конструкции арки следует считать такое, при котором одно из ее сечений переходит в предельное состояние.

Предельное состояние сечения стальной арки надлежит определять согласно требованиям главы СНиП по проектированию стальных конструкций.

Несущую способность i-го сечения следует определять решением относительно величины qi из следующего уравнения:

, (14)

где Fi площадь i-гo поперечного сечения арки; пластический момент сопротивления i-го сечения арки для двутавра =1,12Wi, где Wi,— упругий момент сопротивления; Rа— предел прочности материала арки.

Максимальная вертикальная нагрузка, которую способна нести арка qmах определяется соотношением max q = min qi (i = 1, 2, 3, ..., n).

Шаг арок а определяют из соотношения

, (15)

где qp—расчетная нагрузка для данных условий нагружения.

Пример. Определить шаг арок из двутавра № 27 временной крепи с деревянной затяжкой в однопутном железнодорожном тоннеле пролетом B=6,6 м и высотой 8,6 м в грунтах крепостью f=2 коэффициентом отпора K=40 кг/см3.

В результате расчета по программе “RAK” (см. приложение 10) получаем: шаг арок a=0,71 м; наиболее напряженное сечение находится в шелыге свода арки.

Приложение 22

Справочное

РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ ВОЗМОЖНЫХ ДЕФЕКТОВ В ОБДЕЛКЕ ИЗ НАБРЫЗГБЕТОНА

Объект

Признаки

Необходимые мероприятия

наблюдения

появлении дефекта

по усмотрению производителя работ

с привлечением проектирующих организаций

Лоб забоя или грунт вблизи лба забоя

Потеря устойчивости лба забоя

Сокращение величины заходки, крепление лба забоя набрызг-бетоном

Уменьшение сечения выработки в проходке, разработка лба забоя с центральным ядром грунта, крепление лба забоя анкерами и т. п., химическое закрепление грунтов, опережающая забивная крепь, секционный трубчатый экран и т. д.

Появление вывалов

Ускорение операции разработки грунта и немедленное нанесение набрызгбетона

Установка противообвальных средств (забивная крепь, секционный трубчатый экран), установка стальной арочной крепи, химическое закрепление грунтов

Появление или усиление водопритока в забой

Использование добавок—ускорителей схватывания и твердения, для повышения сопротивляемости размыву

Водопонижение (бурение дренажных скважин, глубинное водопонижение, водопонижение через иглофильтры). Химическое закрепление грунтов

Смещение стен

Немедленные замыкания обратного свода, крепление обратного свода набрызгбетоном

Увеличение числа анкеров. Химическое закрепление грунтов

Пучение подошвы выработки

Ускорение набрызгбетонирования обратного свода

Анкерное крепление обратного свода, сокращение длины уступа

Набрызг-

бетон

Выпучивание или отслаивание набрызгбетона

Немедленное набрызг-бетонирование после разработки грунта, применение арматурной сетки, увеличение толщины набрызгбетона

Установка анкеров или дополнительных анкеров

Появление трещин и разрушений сдвиговых

Применение арматурной сетки, применение дисперсно-армированного набрызгбетона

Установка дополнительных удлиненных анкеров, установка арок (при необходимости податливых), нарезка прорезей в набрызгбетоне

Анкеры

Прогибы опорных пластин, разрыв анкеров

Увеличение способности анкеров к деформациям—установка упругих прокладок между опорными пластинами

Установка дополнительных удлиненных анкеров, использование высокопрочных анкеров

Арочная крепь

Искривление арок

Роспуск болтов в соединениях сегментов для обеспечения податливости крепи

Установка дополнительных удлиненных анкеров, использование податливых арок и прорезей в набрызгбетоне

Просадки на поверхности и в массиве

Значительная просадка поверхности и деформация выработки, нарастание скорости развития деформации

Применение опережающего крепления грунта с удлиненным секционным трубчатым экраном, сокращение промежутка времени между разработкой грунта и креплением, сокращение величины заходки и немедленное поддержание свода выработки

Уменьшение дополнительных удлиненных анкеров, использование податливых арок и прорезей в набрызгбетоне

Деформация внутри массива

Возрастание деформации внутри массива, расширение границы зоны разрушения грунта

Сокращение периода между разработкой и креплением грунта, уменьшение срока установки анкеров, ускоренное замыкание обратного свода

Установка анкеров или дополнительных удлиненных анкеров, установка арок, уменьшение длины уступа, переход на проходку минимальным обратным сводом в калотте, нагнетание раствора за крепь или химическое закрепление грунтов

Деформация сечения выработки

Увеличение деформаций поперечного сечения выработки, рост скорости их развития

Сокращение периода времени между разработкой и креплением грунта, ускорение срока установки анкеров, повышение способности анкеров к деформациям—применение упругих прокладок между опорными пластинами анкеров

Установка дополнительных удлиненных анкеров, уменьшение длины уступа, переход на проходку минимальным уступом или с временным обратным сводом в калотте, нарезка прорезей в случае образования трещин в набрызгбетоне

Характеристики

Тип файла
Документ
Размер
10,71 Mb
Материал
Тип материала
Предмет
Учебное заведение
Неизвестно

Список файлов стандарта

Свежие статьи
Популярно сейчас
Зачем заказывать выполнение своего задания, если оно уже было выполнено много много раз? Его можно просто купить или даже скачать бесплатно на СтудИзбе. Найдите нужный учебный материал у нас!
Ответы на популярные вопросы
Да! Наши авторы собирают и выкладывают те работы, которые сдаются в Вашем учебном заведении ежегодно и уже проверены преподавателями.
Да! У нас любой человек может выложить любую учебную работу и зарабатывать на её продажах! Но каждый учебный материал публикуется только после тщательной проверки администрацией.
Вернём деньги! А если быть более точными, то автору даётся немного времени на исправление, а если не исправит или выйдет время, то вернём деньги в полном объёме!
Да! На равне с готовыми студенческими работами у нас продаются услуги. Цены на услуги видны сразу, то есть Вам нужно только указать параметры и сразу можно оплачивать.
Отзывы студентов
Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.
Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.
Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.
Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.
Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.
Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.
Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.
Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.
Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.
Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.
Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.
Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
Популярные преподаватели
Добавляйте материалы
и зарабатывайте!
Продажи идут автоматически
6710
Авторов
на СтудИзбе
288
Средний доход
с одного платного файла
Обучение Подробнее
