ГОСТ Р 50849-96

УДК 687.386-783.4:006.354 Группа Ж07

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОЯСА ПРЕДОХРАНИТЕЛЬНЫЕ СТРОИТЕЛЬНЫЕ.

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ. МЕТОДЫ ИСПЫТАНИЯ

(Измененная редакция, Изм. № 1)

SAFETY BELTS FOR CONSTRUCTION

General specifications. Methods of testing

ОКС 13.340.20

ОКП 52 2500

Дата введения 1995-09-01

Предисловие

1 РАЗРАБОТАН Акционерным обществом открытого типа Промстальконструкция

ВНЕСЕН Главным управлением технического нормирования, стандартизации и сертификации Минстроя России

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Минстроя России от 20.06.95 № 18-59

3 ВЗАМЕН ГОСТ Р 50849-96 с изменением № 1, утвержденным постановлением Госстроя России от 18 января 2000 г. № 2

Изменение № 1 разработано ОАО «НИПИ Промстальконструкция» при участии Федерального государственного учреждения «Центр охраны труда в строительстве» и внесено Управлением экономики строительного комплекса Госстроя России.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящий стандарт распространяется на пояса предохранительные (далее — пояса), применяемые в строительстве для предотвращения падения человека с высоты или его эвакуации из опасных зон (замкнутые пространства, траншеи, котлованы и т.п.) при производстве строительно-монтажных, ремонтно-восстановительных или других видов работ, и устанавливает технические требования, методы испытаний, маркировки, упаковки и правила их эксплуатации.

1.2 Основные требования к качеству поясов, подлежащие проверке при сертификации изложены в 3.1, 3.2, 4.1, 4.2.2 - 4.2.6, 4.2.8, 4.3.1, 4.3.5 - 4.3.14, 4.4, 4.5.1 - 4.5.4, 4.6.2, 4.6.3 - 4.6.7, 4.8, 6.1.4, 8.4.

(Измененная редакция, Изм. № 1)

2 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины.

2.1 Предохранительный пояс — средство индивидуальной защиты, закрепляемое на теле человека и применяемое автономно или совместно с другими средствами защиты для предотвращения падения человека с высоты или эвакуации его из опасных зон.

2.2 Безлямочный пояс — предохранительный пояс, включающий: несущий ремень, охватывающий талию или грудную клетку человека, имеющий уширенную опору в спинной части (далее — кушак), строп с карабином или ловитель для закрепления к опорам.

2.3 Лямочный пояс с наплечными лямками — предохранительный пояс, включающий: несущий ремень, охватывающий талию или грудную клетку человека и имеющий наплечные лямки, строп или фал.

2.4 Лямочный пояс с наплечными и набедренными лямками — предохранительный пояс, включающий: несущий ремень, охватывающий талию человека, имеющий наплечные и набедренные лямки, строп или фал.

2.5 Энергопоглощающее устройство (амортизатор) — устройство, снижающее до безопасной величины динамическую нагрузку, действующую на тело человека при защитном действии пояса.

2.6 Карабин — элемент пояса, являющийся частью стропа и используемый для непосредственного закрепления стропа.

2.7 Фал — гибкий элемент пояса, соединяющий систему пояса с карабином.

2.8 Опора — элемент конструкции, специальные приспособления, страховочные канаты и др., к которым закрепляется человек карабином пояса.

2.9 Строп — неразъемный элемент пояса, состоящий из фала и одного карабина, жестко закрепленного на его конце, или фала и двух карабинов, закрепленных на обоих его концах, служащий для непосредственного (или через соединительный элемент) закрепления человека к опоре.

2.10 Несущие элементы пояса — детали пояса, воспринимающие статическую или динамическую нагрузки в процессе эксплуатации или защитном действии пояса.

2.11 Кушак — элемент, устанавливаемый на несущем ремне пояса в спинной части тела человека, имеющий ширину больше, чем ширина ремня.

2.12 Система застежки пояса — элементы пояса, обеспечивающие фиксацию несущего ремня на талии человека: пряжка, противоположный к месту установки пряжки конец несущего ремня и шлевки.

2.13 Зев карабина — просвет между несущим нагрузку крюком карабина и предохранительным устройством в состоянии "открыто".

2.14 Удлинитель стропа пояса — соединительный элемент (канат, лента, цепь или металлические профили и др.), имеющий определенную длину и прочность и располагаемый между опорой и карабином стропа пояса.

2.15 Страховочный канат — канат, прочно закрепленный на опорах, установленный вертикально, горизонтально или с наклоном к горизонтальной плоскости, выполняющий функцию опоры при закреплении за него карабином стропа пояса в процессе выполнения трудовых операций на высоте.

2.16 Полуавтоматическое верхолазное устройство (ПВУ) — специальное устройство с тормозным барабаном, на который намотан стальной канат, к которому прикрепляют карабин пояса. В процессе движения человека канат постепенно сматывается с барабана, позволяя человеку отходить от места закрепления на определенное расстояние, а в случае его падения при рывке канат блокируется и автоматически останавливает дальнейшее падение человека.

2.17 Ловитель — устройство, мгновенно останавливающее падение сорвавшегося с высоты человека.

2.18 Специальные приспособления, вводимые в элементы конструкций здания, сооружения или в средства подмащивания — устройства в виде шайб, полушайб, отверстий, гнутых профилей и др., прикрепляемые в определенных местах к указанным элементам для обеспечения удобного закрепления карабином пояса при выполнении работ на высоте.

2.19 Свободное падение человека с высоты — падение человека в свободном пространстве без касания (зацепления) каких-либо элементов конструкций, предметов, опор и т.п.

3 КЛАССИФИКАЦИЯ И НАЗНАЧЕНИЕ

(Измененная редакция, Изм. № 1)

3.1 В зависимости от конструкции пояса классифицируются на безлямочные и лямочные, а также на пояса с энергопоглощающим устройством (далее — амортизатором) или без него.

В таблице 1 приведена классификация, условные обозначения и назначение поясов, а на рисунках 1 — 6 даны принципиальные схемы конструкций поясов.

Таблица 1

(Измененная редакция, Изм. № 1)

3.2 Пояса должны быть регулируемыми по длине и выпускаться трех размеров в соответствии с таблицей 2.

Наряду с приведенными в таблице 2 размерами поясов, по заказу потребителей должны выпускаться пояса для особо малых объемов талии XS и для особо больших объемов талии XL с диапазоном регулирования длины 300 мм.

Не допускается выпуск пояса, охватывающего одновременно все размеры.

Таблица 2

Рисунок 1 — Безлямочный пояс, тип А

1 ¾ пряжка; 2 ¾ ремень; 3 ¾ боковое кольцо; 4 — кушак; 5 — карабин;

6 ¾ строп

Рисунок 2 — Безлямочный пояс, тип Б

1 ¾ пряжка; 2 ¾ ремень; 3 — боковое кольцо; 4 ¾ кушак; 5 ¾ лямка наплечная;

6 — подкладка лямки; 7 — пряжка лямки; 8 — карабин; 9 — строп; 10 — сумки для инструмента; 11 — гнезда для монтажных ключей

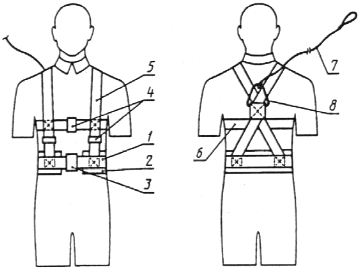

Рисунок 3 — Лямочный пояс, тип В

1 — ремень; 2 — кушак; 3 ¾ пряжка ремня; 4 ¾ пряжка лямки;

5 — лямка наплечная; 6 ¾ лямка нагрудная; 7 ¾ строп;

8 ¾ распределительное кольцо; 9 — боковое кольцо

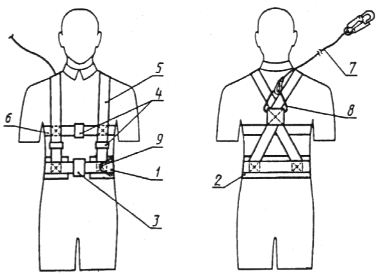

Рисунок 4 — Лямочный пояс, тип Г

1 — ремень; 2 — кушак; 3 — пряжка ремня; 4 — пряжка лямки; 5 — лямка наплечная;

6 — лямка нагрудная; 7 — фал; 8 — распределительное кольцо

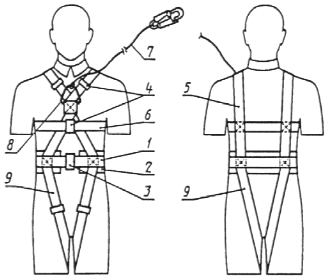

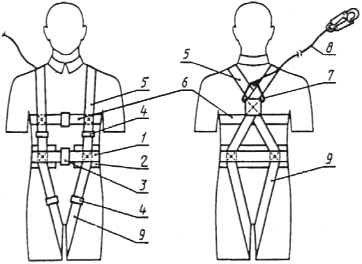

Рисунок 5 — Лямочный пояс, тип Д

1 — ремень; 2 — кушак; 3 — пряжка ремня; 4 — пряжка лямки; 5 — лямка наплечная;

6 — лямка нагрудная; 7 — распределительное кольцо; 8 — строп; 9 — набедренная лямка
