СТ СЭВ 4867-84
УДК 699.844 Группа Ж02
СТАНДАРТ СОВЕТА ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ
ЗАЩИТА ОТ ШУМА В СТРОИТЕЛЬСТВЕ
Звукоизоляция ограждающих конструкций
Нормы
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Автор - делегация ЧССР в Постоянной Комиссии по сотрудничеству в области строительства.
2. Тема 22.200.30-82 Плана работ ПК СЭВ.
3. Стандарт СЭВ утвержден на 56-м заседании ПКС.
4. Сроки начала применения стандарта СЭВ:
Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации, Варшава, декабрь 1984г.
| Сроки начала применения стандарта СЭВ | ||
| Страны - члены СЭВ | в договорно-правовых отношениях по экономическому и научно-техническом сотрудничеству | в народном хозяйстве |
| НРБ | Январь 1987 г. | Январь 1987 г. |
| ВНР | ||
| СРВ | ||
| ГДР | Июль 1986 г. | Июль 1987 г. |
| Республика Куба | ||
| МНР | ||
| ПНР | ||
| СРР | ||
| СССР | Июль 1986 г. | Июль 1987 г. |
| ЧССР | ||
5. Срок проверки - 1992 г.
6. Использованный международный документ по стандартизации: Рекомендация ИСО 717/2-68.
ЧАСТИЧНО ВЗАМЕН РС 5621-76.
Настоящий стандарт СЭВ устанавливает метод оценки звукоизоляции ограждающих (внутренних и наружных) конструкций и нормы звукоизоляции с учетом назначения помещений в жилых и общественных зданиях.
Настоящий стандарт СЭВ должен применяться совместно с СТ СЭВ 4866-84.
1. Общие положения
1.1. Нормативная кривая для оценки изоляции воздушного шума и ее численные значения в третьоктавных полосах частот приведены на черт. 1.
1.2. Нормативная кривая для оценки приведенного уровня ударного шума и ее численные значения в третьоктавных полосах частот приведены на черт. 2.
1.3. Величины изоляции воздушного шума ограждающей конструкцией или приведенного уровня ударного шума, определяемые по СТ СЭВ 4866-84, сравниваются с численными значениями нормативных кривых по методу оценки, указанному в разд. 2.
Черт. 1
Численные значения
| Частота, Hz | Нормативные величины, dB |
| 100 | 33 |
| 125 | 36 |
| 160 | 39 |
| 200 | 42 |
| 250 | 45 |
| 315 | 48 |
| 400 | 51 |
| 500 | 52 |
| 630 | 53 |
| 800 | 54 |
| 1000 | 55 |
| 1250 | 56 |
| 1600 | 56 |
| 2000 | 56 |
| 2500 | 56 |
| 3150 | 56 |

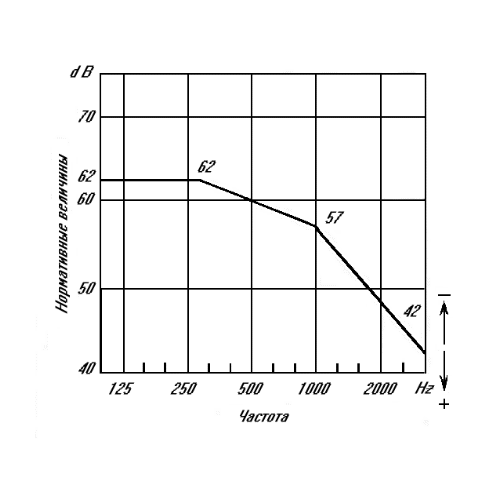

Черт. 2
| Частота, Hz | Нормативные величины, dB |
| 100 | 62 |
| 125 | 62 |
| 160 | 62 |
| 200 | 62 |
| 250 | 62 |
| 315 | 62 |
| 400 | 61 |
| 500 | 60 |
| 630 | 59 |
| 800 | 58 |
| 1000 | 57 |
| 1250 | 54 |
| 1600 | 51 |
| 2000 | 48 |
| 2500 | 45 |
| 3150 | 42 |
2. Метод оценки
2.1. Изоляция воздушного шума внутренними ограждающими конструкциями
2.1.1. Оценку результатов измерений по СТ СЭВ 4866-84 проводят путем вертикального смещения нормативной кривой (черт. 1) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприятных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не будет максимально близка 2 dB, но не более последней.
2.1.2. В расчет принимают только неблагоприятные отклонения. Отклонение считают неблагоприятным, когда измеренная величина меньше нормативной величины на данной частоте.
2.1.3. Величину смещенной по п. 2.1.1 нормативной кривой на частоте 500 Hz (среднегеометрической частоте третьоктавной полосы) принимают за индекс изоляции воздушного шума данной конструкцией и обозначают соответствующими символами с индексом
(например,
).
2.1.4. Неблагоприятное отклонение от смещенной нормативной кривой на отдельной частоте более 8 dB должно быть отмечено в протоколе измерений.
2.2. Изоляция воздушного шума наружными ограждающими конструкциями
2.2.1. Оценку результатов измерений по СТ СЭВ 4866-84 проводят путем вертикального смещения нормативной кривой (черт. 1) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприятных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не будет максимально близка 2 dB, но не более последней.
2.2.2. В расчет принимают только неблагоприятные отклонения. Отклонение считают неблагоприятным, когда измеренная величина меньше нормативной на данной частоте.
2.2.3. Величину смещенной нормативной кривой по п. 2.2.1 на частоте 500 Hz (среднегеометрической частоте третьоктавной полосы) принимают за индекс изоляции и обозначают соответствующими символами с индексом (например,
).
2.3. Изоляция ударного шума конструкциями перекрытий
2.3.1. Оценку результатов измерений по СТ СЭВ 4866-84 проводят путем вертикального смещения нормативной кривой (черт. 2) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприятных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не будет максимально близка 2 dB, но не более последней.
2.3.2. В расчет принимают только неблагоприятные отклонения. Отклонение считают неблагоприятным, когда результат измерения превышает величину нормативной кривой на данной частоте.
2.3.3. Неблагоприятное отклонение от смещенной нормативной кривой на отдельной частоте более 8 dB должно быть отмечено в протоколе измерений.
2.3.4. Величину смещенной по п. 2.3.1 нормативной кривой на частот 500 Hz (среднегеометрической частоте третьоктавной полосы) принимают за индекс приведенного уровня ударного шума и обозначают соответствующими символами с индексом (
).
2.4. Улучшение изоляции ударного шума покрытиями пола
2.4.1. Индекс улучшения изоляции ударного шума
определяют на основании частотной характеристики снижения приведенного уровня ударного шума
покрытием пола.
2.4.2. Улучшение изоляции ударного шума покрытиями полов, уложенными на железобетонных сплошных плитах перекрытий, не зависит от приведенного уровня ударного шума несущей части перекрытия
; индекс улучшения изоляции ударного шума зависит частично от . Поэтому величину
определяют с помощью частотной характеристики приведенного уровня ударного шума для эталонной несущей части перекрытия с данным покрытием пола
, вычисляемой по формуле
. (1)
2.4.3. Величины приведенного уровня ударного шума для эталонной несущей части перекрытия
приведены в табл. 1. Индекс приведенного уровня ударного шума эталонной несущей части перекрытия
равен 78 dB.
Таблица 1
Величины приведенного уровня ударного шума эталонной
конструкции перекрытия
| Частота, Hz |
|
| 100 | 67 |
| 125 | 67,5 |
| 160 | 68 |
| 200 | 68,5 |
| 250 | 69 |
| 315 | 69,5 |
| 400 | 70 |
| 500 | 70,5 |
| 630 | 71 |
| 800 | 71,5 |
| 1000 | 72 |
| 1250 | 72 |
| 1600 | 72 |
| 2000 | 72 |
| 2500 | 72 |
| 3150 | 72 |
2.4.4. Индекс снижения приведенного уровня ударного шума покрытием пола определяют по формуле
, (2)
где
- расчетный индекс приведенного уровня ударного шума эталонной несущей части перекрытия с данным покрытием пола, определяемый по подразделу 2.3.
2.4.5. Пример определения индекса эквивалентного уровня ударного шума несущей части перекрытия с эталонным покрытием пола приведен в Информационном приложении 2.
