Постановка задачи

В работе рассматривается способ графической визуализации работы базы данных точностных характеристик небесных звезд. Готовая база данных хранится в СУБД Access. Подключение к базе данных реализуется при помощи средств языка C#. Визуализация реализована при помощи технологии 3D-программрования OpenGL. Рассмотрим более подробно средства и реализацию при помощи них данной работы.

alt="Valid XHTML 1.1"

height="31" width="88"/>

src="https://s.studizba.com/z.php?f=/uploads/unziped/real/14323/doc/12068/vcss-blue"

alt="Правильный CSS!"/>

Работа с базой данных

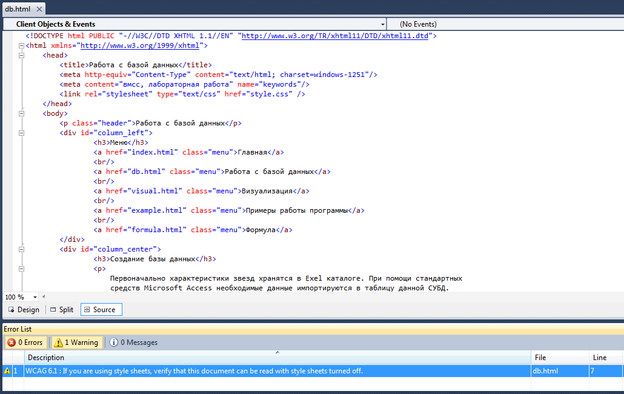

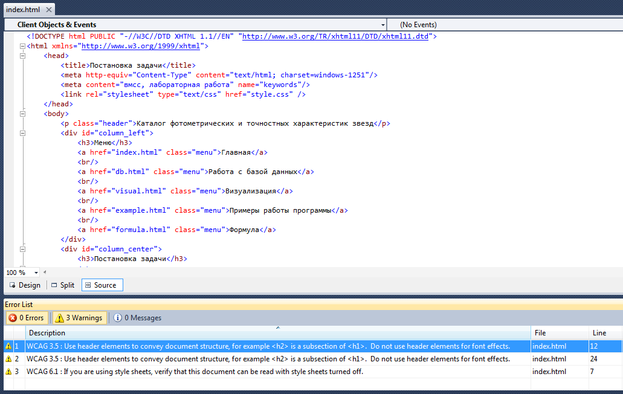

Валидатор Visual Studio

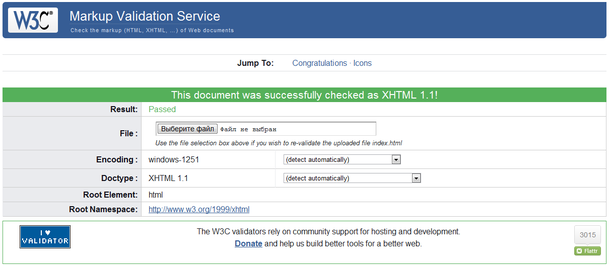

Валидатор W3C

XHTML-код страницы

Работа с базой данных

Меню

Главная

Работа с базой данных

Визуализация

Примеры работы программы

Формула

Создание базы данных

Первоначально характеристики звезд хранятся в Exel каталоге. При помощи стандартных средств Microsoft Access необходимые данные импортируются в таблицу данной СУБД.

В таблице представлены такие характеристики как:

1. TYC - уникальный индификационный номер звезды
2. RA_Deg - склонение звезды в градусах (координаты широты)
3. DE_Deg - восхождение звезды в градусах (координаты долготы)
4. M - блик (яркость звезды)

Работа с базой данных

Работа с базой данных осуществляется при помощи языка C#. Основным средством при этом является пространство имен System.Data.OleDb.

System.Data.OleDb

Пространство имен System.Data.OleDb является поставщиком данных .NET Framework для OLE DB. Поставщик данных .NET Framework для OLE DB представляет собой набор классов, используемых для доступа к источникам данных OLE DB в управляемом пространстве. Класс OleDbDataAdapter позволяет заполнить резидентно находящийся в памяти набор DataSet, который можно использовать для запроса и обновления источника данных.

Подключение к базе данных

Рассмотрим более подробно класс и его методы, используемые при подключении.

OleDbConnection

Представляет открытое подключение к источнику данных.

Выполнение запросов к базе данных

Для получения необходимых данных из БД использовался язык запросов SQL. Реализация по-прежнему происходит при помощи классов пространства имен System.Data.OleDb языка C#. Рассмотрим эти классы и их методы подробнее.

OleDbDataAdapter

Представляет набор команд данных и подключение базы данных, которые используются для заполнения DataSet и обновления источника данных.

• Конструктор OleDbDataAdapter(OleDbCommand) инициализирует новый экземпляр класса OleDbDataAdapter с помощью указанной команды OleDbCommand в качестве свойства SelectCommand.
• Свойство SelectCommand возвращает или задает оператор SQL или хранимую процедуру для выборки записей в источнике данных.
• Метод Fill(DataSet) Добавляет или обновляет строки в объекте DataSet.

DataSet

Представляет расположенный в памяти кэш данных.

• Конструктор DataSet инициализирует новый экземпляр класса DataSet.
• Свойство Tables возвращает коллекцию таблиц класса DataSet.

OleDbCommand

Представляет оператор SQL или хранимую процедуру, применяемую к источнику данных.

• Конструктор OleDbCommand инициализирует новый экземпляр класса OleDbCommand.
• Свойство CommandText возвращает или задает оператор SQL или хранимую процедуру, выполняемую над источником данных.

DataGridView

Отображает данные в настраиваемой сетке.

• Свойство DataSource возвращает или задает источник данных, для которого объект DataGridView отображает данные.

Код работы с базой данных

 OleDbCommand command;

 OleDbConnection conn;

 DataSet ds;

 OleDbDataAdapter adapter;




 void DBInit()

 {

 string conString = @"Provider=Microsoft.JET.OLEDB.4.0;" +

 @"data source=D:\StarSky\StarsDB\StarsDB.mdb";












 conn = new OleDbConnection(conString);

 command = conn.CreateCommand();

 }

 void DBLoad()

 {

 StarsTable.DataSource = null;

 ds = new DataSet();

 conn.Open();

 command.CommandText =

 "SELECT * FROM StarsTable WHERE RA_Deg>= "

 + d_min_textBox.Text +

 " AND RA_Deg<= " + d_max_textBox.Text +

 " AND DE_Deg>= " + s_min_textBox.Text +

 " AND DE_Deg<= " + s_max_textBox.Text +

 " AND M>= " + bl_min_textBox.Text +

 " AND M<= " + bl_max_textBox.Text;

 adapter = new OleDbDataAdapter(command);

 adapter.Fill(ds);

 StarsTable.DataSource = ds.Tables[0];

 conn.Close();




 double alpha, delta;

 StarsList = new double[StarsTable.RowCount, 3];

 for (int i = 0; i < StarsTable.RowCount; i++)

 {

 alpha = DegToRad(Convert.ToDouble(StarsTable[1, i].Value));

 delta = DegToRad(Convert.ToDouble(StarsTable[2, i].Value));

 StarsList[i, 0] = Math.Cos(delta) * Math.Cos(alpha);

 StarsList[i, 1] = Math.Cos(delta) * Math.Sin(alpha);

 StarsList[i, 2] = Math.Sin(delta);

 }

 }



alt="Valid XHTML 1.1"

height="31" width="88"/>

src="https://s.studizba.com/z.php?f=/uploads/unziped/real/14323/doc/12068/vcss-blue"

alt="Правильный CSS!"/>





Визуализация

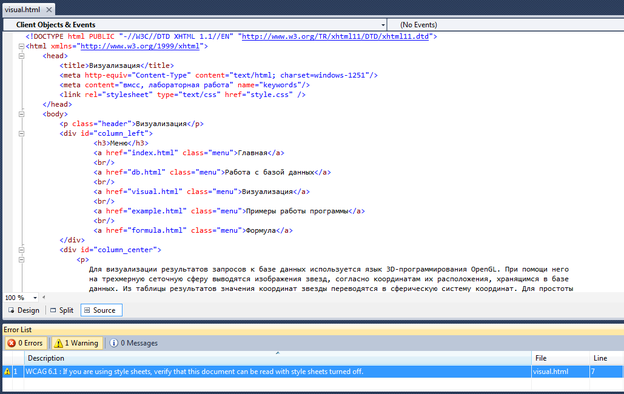

Валидатор Visual Studio

Валидатор W3C

XHTML-код страницы

Визуализация

Визуализация

Меню

Главная

Работа с базой данных

Визуализация

Примеры работы программы

Формула

Для визуализации результатов запросов к базе данных используется язык 3D-программирования OpenGL. При помощи него на трехмерную сеточную сферу выводятся изображения звезд, согласно координатам их расположения, хранящимся в базе данных. Из таблицы результатов значения координат звезды переводятся в сферическую систему координат. Для простоты вычислений сфера имеет радиус равный 1.

В сферической системе координаты на сфере будут иметь следующий вид:

• X = cos(delta) * cos(alpha)
• Y = cos(delta) * sin(alpha)
• Z = sin(delta)

где alpha - это отклонение звезды в радианах, beta - это восход звезды в радианах.

Код визуализации

Инициализация окна визуализации

 void VisualInit()

 {

 //инициализация окна вывода изображения

 AnT.InitializeContexts();




 // инициализация Glut

 Glut.glutInit();

 Glut.glutInitDisplayMode(Glut.GLUT_RGB | Glut.GLUT_DOUBLE | Glut.GLUT_DEPTH);




 // очитка окна

 Gl.glClearColor(240, 240, 240, 1);




 // установка порта вывода в соотвествии с размерами элемента anT

 Gl.glViewport(0, 0, AnT.Width, AnT.Height);




 // настройка проекции

 Gl.glMatrixMode(Gl.GL_PROJECTION);

 Gl.glLoadIdentity();

 Glu.gluPerspective(45, (float)AnT.Width / (float)AnT.Height, 0.1, 200);

 Gl.glMatrixMode(Gl.GL_MODELVIEW);

 Gl.glLoadIdentity();




 // настройка параметров OpenGL для визуализации

 Gl.glEnable(Gl.GL_DEPTH_TEST);

 Gl.glEnable(Gl.GL_LIGHTING);

 Gl.glEnable(Gl.GL_LIGHT0);

 }
