МЭИ (ТУ)
Кафедра Инженерной экологии и охраны труда
Лабораторное занятие N 11
Студент: Морозов ЮЮ
Носонова ЛВ
Сазонов МА
Преподаватель:Чебышева ОВ
Маслова ТН
Группа: ТФ-6-00
Москва 2003
Цель работы
Ознакомить студентов с прибором для измерения шума, провести измерение шума электровентилятора и определить его звуковую мощность.
Указания по технике безопасности
1. Не включать стенд без проверки преподавателем.
2. При обнаружении неисправности в работе электровентилятора или шумомера прекратить работу я сообщить об этом преподаватели.
3. Не превышать заданное преподавателем напряжение для работы электровентилятора при измерении шума.
Порядок проведения работы
1. Включить шумомер. Убедиться в работоспособности прибора.
2. Измерить спектр шума (шумовой фон) при отключенном электровентиляторе. Полученные данные занести в табл.3.
3. Включить электровентилятор и установить по вольтметру заданное напряжение. Измерить спектры путла при четырех положениях электровентилятора (вращая его основание).
Результаты измерений занести в табл. 3.
Отключить электровентилятор и шумомер.
Таблица 3
| Измеренные и расчетные параметры | Уровни в дБ в октавных полосах со среднегеометрическимичастотами, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шумовой фон, Lср | 70,25 | 64,75 | 60 | 52,75 | 50 | 45,5 | 43,5 | 43 |
| Точка 1, L1 | 58 | 53 | 48 | 41 | 38 | 34 | 32 | 31 |
| Точка 2, L2 | 64 | 58 | 53 | 46 | 43 | 39 | 37 | 36 |
| Точка 3, L3 | 65 | 58 | 54 | 47 | 44 | 39 | 38 | 37 |
| Точка 4, L4 | 58 | 54 | 49 | 41 | 39 | 34 | 32 | 32 |
| Lср (по 4-м точкам) | 61,25 | 55,75 | 51 | 43,75 | 41 | 36,5 | 34,5 | 34 |
| L= Lср Lф | 4,25 | 3,75 | 4 | 3,75 | 4 | 3,5 | 3,5 | 4 |
| Lw= Lср+9 | 70,25 | 64,75 | 60 | 52,75 | 50 | 45,5 | 43,5 | 43 |
4. Определить средний уровень звукового давления Lср каждой октавной полосе по четырем измерениям (табл.3).
5. Сравнить средний уровень звукового давления Lср с уровнем шумового фона Lф. L= Lср Lф (табл.3).
6. В тех октавных полосах частот, где L 3 дБ, вычислить октавные уровни звуковой мощности Lw по формуле Lw=Lср+10lg2r2=Lср+10lg2 1,12= = Lср+9, дБ. Этот спектр октавных уровней звуковой мощности Lw является шумовой характеристикой электровентилятора (табл.3).

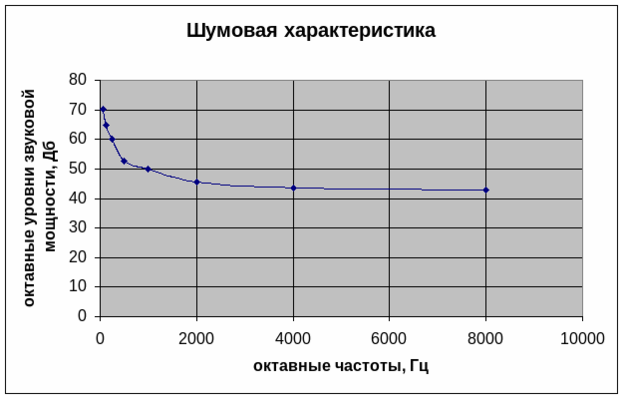

7. Построить на графике шумовую характеристику.
