МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Лабораторная работа №4

ИССЛЕДОВАНИЕ УЛЬТРАЗВУКОВЫХ МЕТОДОВ КОНТРОЛЯ ТОЛЩИНЫ.

Выполнил студент гр. А-15-0

.

Принял преподаватель

Петрусь А. А.

2005

Цель работы

1.Ознакомление с методикой .определения толщины контролируемого изделия с помощью ультразвука.

2. Овладение навыками работы с резонансными ультразвуковыми толщиномерами ТУК-4В, Металл-2М, а также с импульсным толщиномером УТ-ЗОПЦ.

Лабораторная установка.

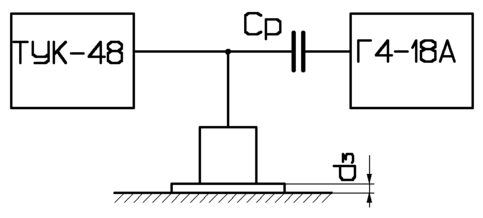

Рис. 4.1 Экспериментальная установка

для исследования зависимости f (d)

Рабочее задание.

1. На установке (рис. 4.1) снять зависимость значений резонансных частот от толщины контролируемого образца.

Кварцевая пьезопластина преобразователя прибора ТУК-4В возбуждается напряжением переменной частоты, поступающим с генератора качающеюся частоты (ГКЧ). Определение толщины контролируемого изделия осуществляют путем совмещения резонансных импульсов с измерительными импульсами, расстояние между которыми регулируют ручками «Скорость УЗК» и «Толщина», а амплитуду - ручкой «Амплитуда измерительных .импульсов».

Для измерения частоты резонансных сигналов .используют Г4-1-8А, напряжение фиксированной частоты с которого подается через разделительный конденсатор Ср в контур ГКЧ. Частота Г4-18А отмечается на. экране в виде метки. Измерение значений резонансных частот производят путем совмещения на экране ЭЛТ прибора ТУК-4'В измерительной метки с каждым из (резонансных импульсов. Отсчет производят по шкале прибора Г4-18А.

При измерении толщины изделий из материалов с различной скоростью ультразвука с помощью прибора ТУК-4В необходимо предварительно настроить отсчетное устройство прибора на скорость УЗК в данном материале. Для этого (ручкой «Толщина» установить значение толщины выбранного образца. Затем установить преобразователь на образец и ручкой «Скорость УЗК» совместить резонансные импульсы с измерительными. При этом стрелочный визир укажет значение скорости материала образца.

2. С помощью прибора ТУК-4В измерить толщину заданных образцов.

3. Оценить относительную погрешность измерения толщины путем сравнения экспериментальных результатов с результатами расчетов,

4. Снять градуировочную кривую стрелочного индикатора прибора Металл-2М по образцам.

толщины образца,

Выводы: Для уменьшения погрешности от смещения резонансных частот следует работать на частотах как можно более близких к резонансной частоте ПП, использовать пики, соответствующие высшим гармоникам, увеличивать толщину масла до оптимальных (четвертьволновых) значений, производить градуировку прибора при одинаковой силе прижатия преобразователя к поверхности изделия,
