Московский Энергетический Институт

(технический университет)

Кафедра электротехники и интроскопии

Лабораторно-практическое занятие № 1

«Неуправляемые выпрямители »

МОСКВА 2006

Цель работы: Изучение принципа действия и основных характеристик неуправляемых выпрямителей при резистивной нагрузке.

Объект исследования

Исследуются два однофазных неуправляемых выпрямителя: однополупериодный и двухполупериодный мостовой без фильтра и с емкостным фильтром. Нагрузкой выпрямителя является переменный резистор Rн (рис.1.1 ).

Таблица 1.1

Тип диода	Uпр,ср (В)	Iпр,ср (мА)	Uобр,max (В)
КД 105Б	1	300	400
КД 106А	1	300	100
КД 202Д	1	5000	100
КД 217Б	1.3	1000	200

Постоянное напряжение на нагрузке Uн.ср и переменное напряжение на вторичной обмотке трансформатора измеряются мультиметром ВР-11А, по­стоянная составляющая тока - цифровым прибором Щ 4300.

На панелях установлены кремниевые выпрямительные диоды, сведения о которых приведены в табл. 1.1 , где Iпр,ср - допустимый прямой ток диода, Iпр,ср - среднее прямое напряжение, Uобр,max - наибольшее обратное напряжение диода.

Подготовка к занятию

1. Изучить раздел "Источники вторичного электропитания" [1, § 5.1,5.2 (однофазные выпрямители), § 5.3 ( емкостные фильтры ), § 5.4].

2. Начертить схемы однополупериодного и мостового выпрямителей без фильтра, а также мостового выпрямителя с С-фильтром. На схемах показать приборы для снятия внешних характеристик.

3. Для однополупериодного или мостового ( в зависимости от задания в таблице) выпрямителя без фильтра и с С-фильтром рассчитать :

- выпрямленное напряжение на нагрузочном резисторе Uн.ср;

- выпрямленный ток Iпр,ср;

- максимальное обратное напряжение на диоде Uобр,max

Фильтр считать идеальным. Данные для расчета приведены в таблице 1.2.

Таблица 1.2

Номер бригады	Тип диода	Тип выпрямителя	Rн (Ом)	U2 [В]
1	КД 106А	Однополупериодный	200	15
2	КД 202Д	Двухполупериодный	460	30
3	КД 106А	Двухполупериодный	310	15
4	КД 105Б	Двухполупериодный	560	30
5	КД 106А	Однополупериодный	310	15
6	КД 202Д	Однополупериодный	600	30
7	КД 106A	Двухполупериодный	460	15
8	КД 105Б	Двухполупериодный	560	30
9	КД 202Д	Однополупериодный	500	30
10	КД 217Б	Однополупериодный	250	15

4. По таблице 1.1 проверить соответствие диода, который установлен в Вашем варианте выпрямителя, результатам расчета.

5. Записать значения коэффициентов пульсаций в однополупериодном и двухполупериодной схемах без фильтра.

6. Заготовить таблицы для записи результатов измерений.

Содержание занятия

1. Исследуйте выпрямители: однополупериодный и мостовой без фильтра, а также мостовой с емкостным фильтром.

Для каждого из выпрямителей снимите внешнюю характеристику и зари­суйте осциллограмму напряжения на нагрузке для Rнагр.max

По результатам эксперимента постройте на одном рисунке три внешние характеристики.

2. Для мостового выпрямителя без фильтра рассчитайте по его внешней характеристике эквивалентное внутреннее сопротивление Rвн.

3. Для мостового выпрямителя с С-фильтром определите с помощью осциллографа коэффициент пульсаций р.

4. (По усмотрению преподавателя). Снимите внешнюю характеристику и рассчитаете коэффициент пульсации р для RC -фильтра.

Все внешние характеристики (п.1 и п.4) привести в одних осях координат.

Методические указания

Коэффициент пульсаций напряжения на нагрузке p=Um(1)/Uн,ср

Среднее значение напряжения Uн,ср измеряется мультиметром. Амплитуда переменной составляющей напряжения Um(1) определяется приближенно по осциллограмме

Um(1)=mu*Δ/2

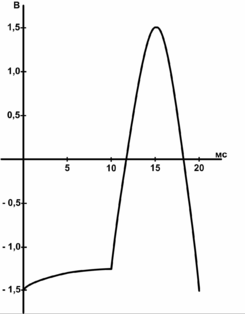

Где mu – масштаб по вертикали, Δ – расстояние по вертикали между крайними положениями луча (рис 1.2)

Измерения Um(1) проводить при закрытом входе осциллографа, при этом постоянная составляющая напряжения не влияет на положение луча.

1. Диод

2. Филтр

3. Мост
