Дополнение к лекции 9-10

Основой архитектуры современных компьютеров является магистрально-модульный принцип организации аппаратных компонентов. Здесь все информационные и управляющие потоки между устройствами организуются с помощью шинной технологии.

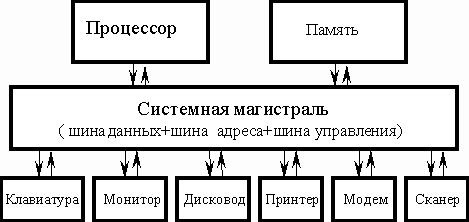

Структуру ПК, изображенную на рисунке принято называть архитектурой с общей шиной(другое название - магистральная архитектура). Ее главное достоинство — простота, возможность легко изменять конфигурацию компьютера путем добавления новых или замены старых устройств. Отмеченные возможности принято называть принципом открытой архитектуры ПК.
Рассмотренный рисунок отражает информационное взаимодействие между устройствами, но применительно к персональному компьютеру. Этот рисунок содержит в себе некоторые конструктивные детали, характерные для ПК. В нем присутствует следующая информация: роль центрального процессора в ПК выполняет микропроцессор; в качестве устройства ввода используется клавиатура; устройства вывода — монитор и принтер; устройство внешней памяти — дисковод. Информационная связь между устройствами осуществляется через общую многопроводную магистраль (шину); внешние устройства подсоединены к магистрали через контроллеры.
Можно сказать, что основным устройством ПК является микропроцессор (МП). Это мозг машины. В первую очередь, возможности МП определяют возможности компьютера в целом. Для пользователя наиболее важным свойством ЭВМ является ее быстродействие, т.е. скорость обработки информации. Скорость работы компьютера зависит от целого ряда его характеристик. Важнейшими из них являются две характеристики процессора: тактовая частота и разрядность. Разрядность процессора — это размер той порции информации, которую процессор может обработать за одну операцию (одну команду). Такими порциями процессор обменивается данными с оперативной памятью.

В системную магистраль (системную шину) микропроцессорной системы входит три основные информационные шины: адреса, данных и управления.

Шина данных

— это основная шина, ради которой и создается вся система. Количество ее разрядов (линий связи) определяет скорость и эффективность информационного обмена, а также максимально возможное количество команд. Шина данных всегда двунаправленная, так как предполагает передачу информации в обоих направлениях. Наиболее часто встречающийся тип выходного каскада для линий этой шины — выход с тремя состояниями.

Обычно шина данных имеет 8, 16, 32 или 64 разряда. Понятно, что за один цикл обмена по 64-разрядной шине может передаваться 8 байт информации, а по 8-разрядной — только один байт. Разрядность шины данных определяет и разрядность всей магистрали. Например, когда говорят о 32-разрядной системной магистрали, подразумевается, что она имеет 32-разрядную шину данных.

Шина адреса

— вторая по важности шина, которая определяет максимально возможную сложность микропроцессорной системы, то есть допустимый объем памяти и, следовательно, максимально возможный размер программы и максимально возможный объем запоминаемых данных. Количество адресов, обеспечиваемых шиной адреса, определяется как 2^N, где N — количество разрядов. Например, 16-разрядная шина адреса обеспечивает 65536 адресов. Разрядность шины адреса обычно кратна 4 и может достигать 32 и даже 64. Шина адреса может быть однонаправленной (когда магистралью всегда управляет только процессор) или двунаправленной (когда процессор может временно передавать управление магистралью другому устройству, например контроллеру ПДП).

Шина управления

— это вспомогательная шина, управляющие сигналы на которой определяют тип текущего цикла и фиксируют моменты времени, соответствующие разным частям или стадиям цикла. Кроме того, управляющие сигналы обеспечивают согласование работы процессора (или другого хозяина магистрали, master) с работой памяти или устройства ввода/вывода (устройства-исполнителя, slave). Управляющие сигналы также обслуживают запрос и предоставление прерываний, запрос и предоставление прямого доступа.

Для снижения общего количества линий связи магистрали часто применяется мультиплексирование шин адреса и данных. То есть одни и те же линии связи используются в разные моменты времени для передачи как адреса, так и данных (в начале цикла — адрес, в конце цикла — данные). Для фиксации этих моментов (стробирования) служат специальные сигналы на шине управления. Понятно, что мультиплексированная шина адреса/данных обеспечивает меньшую скорость обмена, требует более длительного цикла обмена (Рис.1). По типу шины адреса и шины данных все магистрали также делятся на мультиплексированные и немультиплексированные.

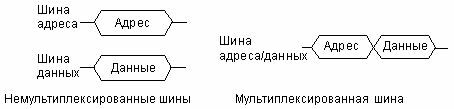

Рис.1.Мультиплексирование шин адреса и данных.

Порты и контроллеры.

В IBM-совместимой компьютерной архитектуре можно разделить все устройства на системные (процессор, оперативная память и т.д.) и внешние, которые подразделяются на запоминающие (жесткий диск, CR-ROM и т.д.) и устройства ввода/вывода (клавиатура, принтер и т.д.). Каждое из устройств должно подсоединяться к системной шине. Существуют следующие основные способы подключения устройств к системной шине:

Разъем

Используется для системных устройств. Обычно встроен в материнскую плату. Устройство, подключенное к разъему, с точки зрения архитектуры является жизненно необходимым для работы ПК. Системная шина также имеет разъемы на материнской плате для подключения контроллеров. Наиболее распространенными являются PCI, AGP и PCI-Express. Используя разъем, устройство подключается непосредственно к системной шине

Порт

Представляет собой аналог разъема с тем отличием, что порт предназначен для подключения внешних устройств не соединяющихся напрямую с материнской платой. Работу устройств, подключенных посредством порта обычно контролирует операционная система. Различают:

• параллельные порты, в которых данные передаются параллельными блоками. Последовательные порты: COM.

• последовательные порты, в которых данные передаются последовательно друг за другом. Параллельные порты: LPT.

• последовательно-параллельные порты, в которых данные передаются последовательно, но параллельными блоками. Последовательно-параллельные порты: USB.

Контроллер

Обеспечивает сопряжение внешнего устройства и системной платы. Контроллеры бывают либо интегрированными (встроенными) в материнскую плату (контроллер клавиатуры, жесткого диска и т.д.), либо выполняются в виде отдельной платы, вставляющейся в разъем на МП, в этом случае контроллер называют адаптером (видеоадаптер, сетевой адаптер и т.д.).

Общая организация узлов и устройств ЭВМ представлена на рисунке:
