характеристики.

Передаточная функция :

(4.75)

Частотные характеристики :

(4.76)

(4.77)

(4.78)

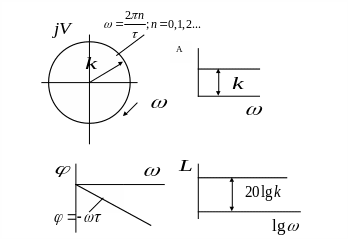

Рис.4.16. Комплексная характеристика,

АЧХ, ФЧХ и ЛАЧХ.

4.9. Инерционное дифференцирующее звено.

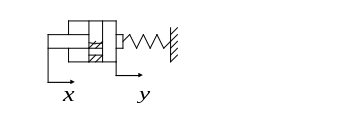

Рис.4.17. Схема звена.

Дифференциальное уравнение звена :

(4.79)

Частотная характеристика :

(4.80)

Это звено не является элементарным, т.к. его можно представить в виде

последовательного соединения идеального дифференцирующего звена

и апериодического звена. Следовательно его логарифмические частотные

характеристики можно построить сложением ЛАЧХ и ЛФЧХ дифференцирующего и апериодического звеньев.

Переходная характеристика звена :

(4.81)

Рис.4.18. Переходная характеристика – а);

АФЧХ – б); логарифмические частотные характеристики- в).

Такие звенья применяют в качестве корректирующих с целью повышения

быстродействия АС гидравлических и пневматических гибких обратных

связей. В такой системе выходной параметр существует только когда

есть входное воздействие.
