12. ОСОБЕННОСТИ АВТОМАТИЗАЦИИ КОНТРОЛЯ.

12.1.Назначение контроля. Виды контроля.

Важное значение при реализации безлюдной технологии отводится автоматизации контроля. Связано это с тем, что трудоемкость этой операции достаточно велика. В автоматических системах контролируется качество изделий, работоспособность инструмента, технологического и вспомогательного оборудования. В функции систем контроля входит:

- хранение информации об изготавливаемых изделиях, инструменте, оборудовании;

- проведение настройки контрольно-измерительных устройств, подналадка оборудования;

- обеспечение своевременной изоляции обнаруженного брака, сигнализации о обнаруженных отказах оборудования;

- приемочный и операционный контроль качества изделий с проверкой соответствия чертежам и техническим требованиям;

- выдача информации по результатам контроля качества изделия.

Виды контроля подразделяются в зависимости от:

- решаемой задачи : приемочный, профилактический, прогнозирующий;

- взаимодействия с обьектом контроля : активный (прямой и косвенный), пассивный (после операции или после выполнения заданной функции оборудования или оснастки);

- конструктивного решения : внутренний ( самоконтроль), внешний;

- реализации во времени : непрерывный ( в процессе изготовления или функционирования), периодический (тестовый).

Контроль в АС может осуществляться либо с помощью контактных методов, либо бесконтактных. Контактные методы реализуются с помощью механических щупов или координатных измерительных машин. Бесконтактный контроль реализуется с помощью оптических и неоптических методов.

К оптическим методам относят:

- системы технического зрения;

- устройства со сканирующим лазерным лучем;

- фотометрические устройства и т.п.

К неоптическим методам относят :

- методы, основанные на использовании свойств электрического поля: магнитопроводность, емкость, индуктивность;

- радиоционные методы (на основе радиоволн);

- ультразвуковые методы.

В машиностроении применяют два метода контроля качества изделия : активный и пассивный. Причем, при пассивном контроле автоматически производится не только отбраковка деталей, но и сортировка годных на размерные группы и брак исправимый и неисправимый.

12.2.Средства активного контроля качества.

В зависимости от назначения средства активного контроля разделяют на четыре группы:

- устройства, контролирующие детали непосредственно в процессе их обработки на станке;

- подналадчики;

- блокировочные устройства;

- устройства, контролирующие детали перед обработкой на станке.

К первой группе относятся приборы, контролирующие размеры детали, положение режущей кромки инструмента непосредственно в процессе обработки и через цепь обработной связи подающие команду на прекращение обработки при достижении заданных размеров деталей.

Подналадчики – приборы, которые через цепь обратной связи производят подналадку станка или измерительного устройства, управляющего работой станка. Подналадчики не определяют действительные размеры обрабатываемых деталей, но контролируют и поддерживают размеры обрабатываемых деталей в пределах заданного допуска.

Блокировочные устройства контролируют детали непосредственно после их обработки на станке. Если размеры деталей выходят за заданные пределы, то блокировочные устройства подают команду на прекращение обработки.

Устройства, контролирующие заготовки перед их обработкой, проверяют предельные габаритные размеры и не пропускают на станок заготовки, выходящие за допустимые размеры. Как при активном, так и при пассивном контроле могут использоваться два метода измерения: прямой и косвенный.

Прямой метод характеризуется непосредственной оценкой значения измеряемой величины или отклонений от нее по показаниям прибора. Косвенный метод характеризуется оценкой значения искомой величины или отклонений от нее по результатам измерений другой величины, связанной с искомой определенной зависимостью.

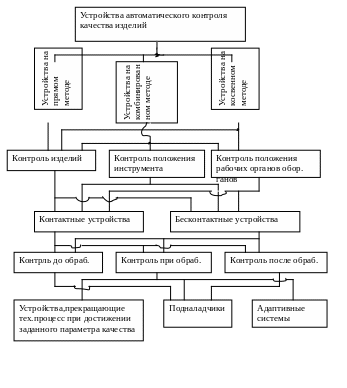

Классификацию средств активного контроля можно представить в виде следующей схемы:

12.3.Принципиальные схемы активного контроля при контактном и бесконтактном измерении.

П

Деталь

Шлифовальный

круг

Шлифовальный

круг

Деталь

рямое измерение с контактом в одной точке:

Рис.12.1 Прямое измерение.

Эти схемы измерения применяются при внутреннем и наружном шлифовании колец подшипников при измерении диаметрального размера.Прямое измерение с контактом в двух точках при измерении диаметрального размера представлена на следующем рисунке:

Шлиф.круг

Деталь

Рис.12.2


Схема с косвенным методом измерения представлена на рис.12.3:

Шлиф.круг

деталь


Рис.12.3.Схема косвенного измерения.

Прямой метод измерения имеет преимущество, т.к. исключает дополнительную погрешность передачи размера от промежуточного звена к размеру обрабатываемой детали.

Измерительные приборы для косвенных измерений как правило контролируют перемещение узла станка с режущим инструментом и положение режущей кромки инструмента относительно обрабатываемой детали.

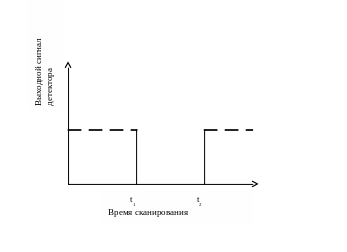

На рис. 12.4.показана схема организации бесконтактного измерения.


Вращающееся

зеркало

Сканирующий луч лазера

Линзы


Генератор

лазера


Обьект

t1

t2


Устройство Оптический детектор

обработки

сигнала

Рис.12.4. Схема бесконтактного измерения.

12.4.Контрольные автоматы.

Контрольные автоматы (КА) применяют как правило для измерения и контроля деталей после их обработки. КА бывают двух видов . КА первого вида разделяют обработанные детали на две группы : годных деталей с заданными размерами и бракованных деталей. Дополнительно эти автоматы сортируют детали с браком исправимым или неисправимым. Ко второй группе относятся КА для сортировки обработанных годных деталей по размерным группам в пределах поля допуска и используются при селективной сборке.

Автоматы производят автоматический захват, ориентирование, транспортирование, измерение и сортировку обработанных деталей с помощью спец. устройств.
