Федеральное Агентство по Образованию

Московский Государственный Технический Университет

«МАМИ»

Кафедра «Электротехника и компьютеризированные электромеханические системы»

Лабораторная работа № 5

«Трехфазная электрическая цепь при соединении приемников электрической энергии звездой»

Студент Иванов А.А.

Группа 6-ААА-6

Преподаватель Лисаченко К.Я.

Москва 2008

Цель работы: Изучить основные соотношения, имеющие место в трехфазных цепях. Исследование различных режимов трехфазной четыпехпроводной и трехпроводной цепи при соединении приемников электрической энергии звездой.

Основные теоретические положения.

Трехфазной электрической цепью называется совокупность трех однофазных электрических цепей, называемых фазой, в которых действуют три одинаковые по амплитуде синусоидальные ЭДС (напряжения) одной и той же частоты и сдвинутые по фазе друг относительно друга на угол 2π/3 рад.(120˚) и создаваемые общим источником электрической энергии.

Трехфазная цепь состоит из трехфазного генератора, трехфазной линии электропередачи и приемников электрической энергии.

Трехфазный генератор вырабатывает три синусоидальные ЭДС, которые можно записать в виде:

e₁(t) = Em sinωt;

e₂(t) = Em sin(ωt - 2π/3);

e₃(t) = Em sin(ωt - 4π/3) = Em sin(ωt + 2π/3).

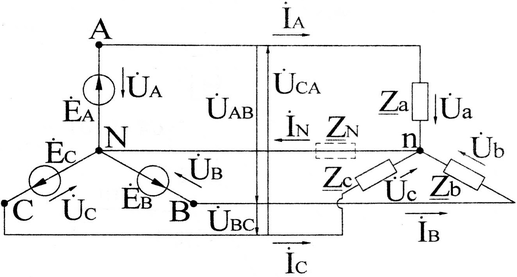

Схематическое изображение трехфазного генератора.

Начало обмоток генератора (фаз), в которых индуцируются эти ЭДС, обозначаются буквами А (первая), В (вторая), С (третья). Концы – X, Y, Z.

Соединение фаз трехфазного источника называют «звездой», когда концы обмоток X, Y, Z соединяют в один узел N, называемый нейтралью источника. Начало обмоток соединяют с проводами линии электропередачи.

При соединении фаз источника по схеме «звезда» образуются два уровня напряжений – фазных (между началами А, В, С и нейтралью N) и линейных (между проводами линии передачи).

Система трехфазных напряжений, когда их амплитуды равны и сдвинуты по фазе на 120°, называется симметричной. Именно такая система трехфазных напряжений используется на практике.

В трехфазной цепи провода линии передачи подключаются к началам обмоток генератора А, В, С, а нейтральный провод к нейтральной точке N. Таким образом, при соединении фаз генератора "звездой", линия передачи будет четырехпроводной, а в случае отсутствия нейтрального провода - трехпроводной. Однофазные приемники электрической энергии в такой цепи включаются между проводом линии передачи и нейтралью..

Задание по работе

1. Изучить руководство к лабораторной работе и усвоить основные теоретические положения в трехфазных цепях.

2. Составить протокол выполнения лабораторной работы и ознакомиться с панелями стенда.

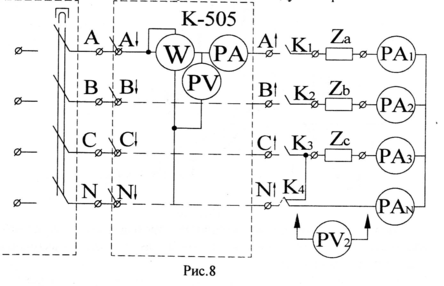

3. Собрать трехфазную электрическую цепь при соединении приемников энергии звездой (рис.8).

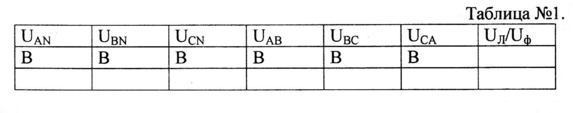

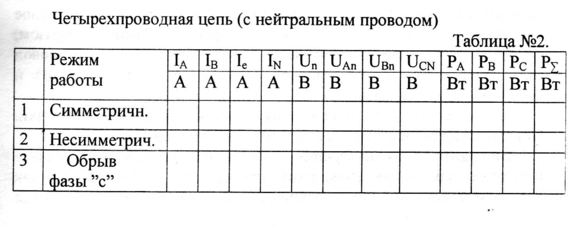

4. Исследовать симметричный и несимметричный режимы работы трехфазной четырехпроводной электрической цепи.

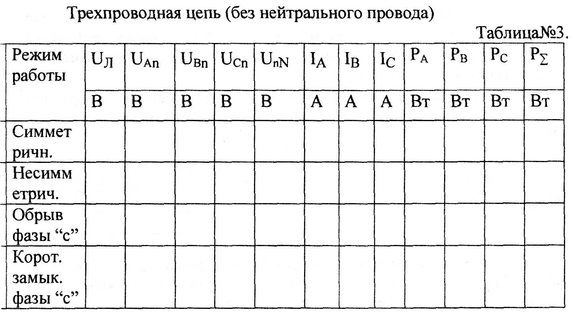

5. Исследовать симметричный и несимметричный (включая обрыв и короткое замыкание в одной из фаз) режимы работы трехпроводной трехфазной цепи при соединении приемников электроэнергии звездой.

6. Построить векторные диаграммы для исследуемых режимов.

Векторные диаграммы.

Выводы.
