Министерство Образования Российской Федерации

Московский Государственный Технический Университет «МАМИ»

Кафедра «Электротехника и компьютеризированные электромеханические системы»

Лабораторная работа №1

«ЭЛЕКТРОИЗМЕРИЕЛЬНЫЕ ПРИБОРЫ НЕПОСРЕДСТВЕННОГО ОТСЧЁТА В ЦЕПЯХ ПОСТОЯННОГО ТОКА»

Выполнил: студент уч. группы 6-ААА-6

Иванов А.А.

Проверил: Лисаченко К.Я.

МОСКВА 2008

Цель работы: ознакомиться с электроизмерительными приборами непосредственного отсчета, т.е. показывающих непосредственное число (амперметрами и вольтметрами) и методикой измерения токов, напряжений и сопротивлений в электрических цепях.

Основные Теоретические положения

Электроизмерительные приборы непосредственной оценки классифицируются:

1. По принципу действия (системе измерительного механизма):

   • магнитоэлектрический;

   • электромагнитный;

   • электродинамический.

2. По роду тока (постоянный, переменный):

• приборы переменного тока;

• приборы и переменного, и постоянного тока.

1. По классу точности на 10 классов: 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,0; 2,5; 4,0.

Погрешность прибора - характеристика, определяющая разницу между показанием прибора и действительным значением измеряемой величины.

Погрешности: абсолютная, приведенная, основная, относительная и случайная.

Абсолютная погрешность  определяется разностью между показанием прибора А_х и действительным значением измеряемой величины А:  = А_х - А.

Поправкой называется величина, отличающаяся от абсолютной погрешности только знаком.

К= - .

Приведенная погрешность - выраженное в процентах отношение абсолютной погрешности  к нормирующему значению шкалы прибора A_N:

Относительная погрешность  выражает в процентах отношение абсолютной погрешности Д к показанию прибора А_х:

Классом точности n прибора называется число, больше которого не может быть основная погрешность прибора в % на всех отметках рабочей шкалы прибора.

Задание по работе

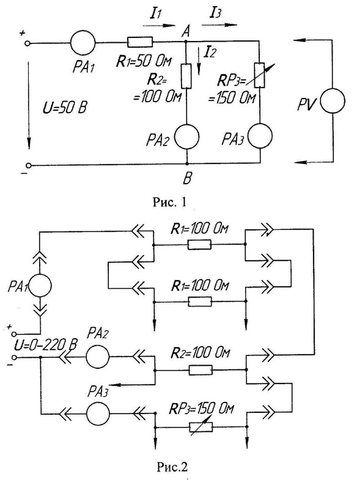

1. Измерить с помощью измерительных приборов непосредственного отсчета (амперметров и вольтметра) токи и напряжения на участках смешанной электрической цепи постоянного тока.

2. По экспериментальным данным (п. 1) рассчитать сопротивления всех ветвей исследуемой электрической цепи в соответствии с заданными условиями:

R₁, R₂, R₃, R_экв,

где Я_экв, — эквивалентное сопротивление всей цепи относительно зажимов питания.

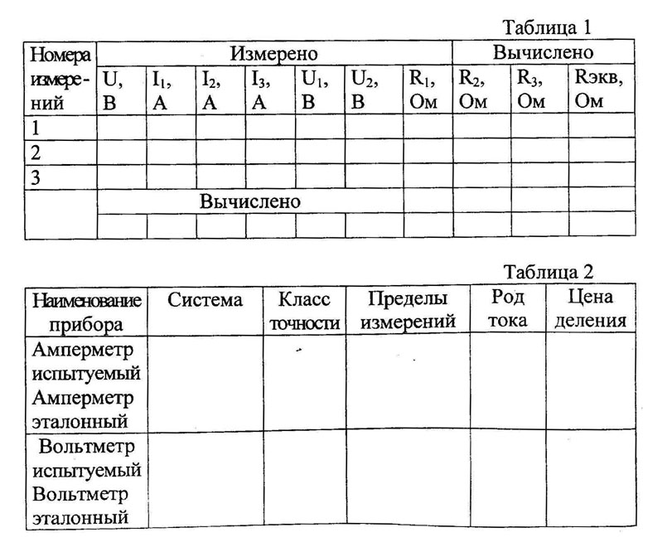

Результаты расчета занести в табл. 1.

Примечание. Учесть, что для n сопротивлений,

включенных последовательно,

Для параллельного соединения:

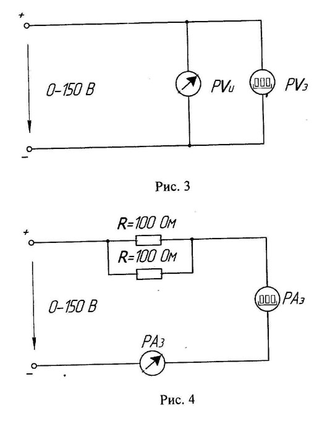

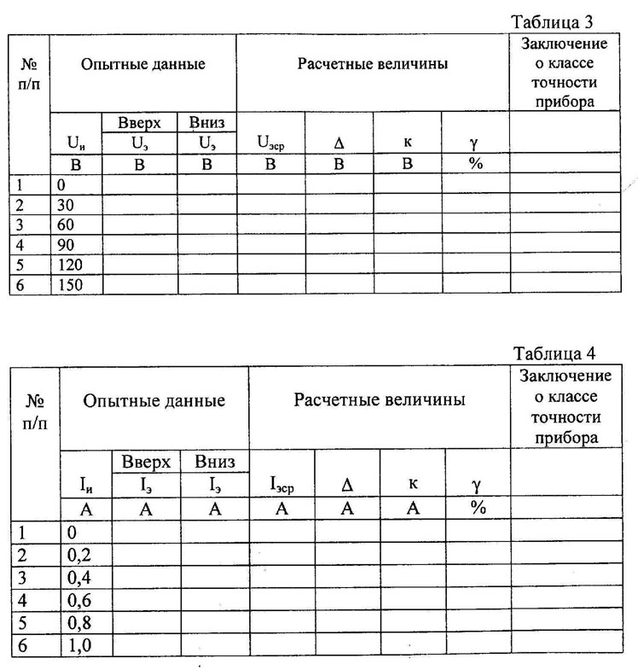

3. Произвести поверку вольтметра и амперметра на соответствие классу точности, сравнивая их показания с показаниями эталонных приборов. По результатам эксперимента сделать вывод о соответствии измерительных приборов обозначенному классу точности.

Перечень Приборов

Амперметр (2 шт.), Вольтметр (2 шт.),

Схемы

Расчёты

Выводы
