Московский Энергетический Институт

(технический университет)

Кафедра Паровых и газовых турбин

Лабораторная работа №3

по курсу «Гидрогазодинамика»

ИССЛЕДОВАНИЕ ПОГРАНИЧНОГО СЛОЯ

МОСКВА 2006

Цель работы: Экспериментальное определение профиля скорости и интегральных толщин пограничного слоя. Сравнение полученных данных с теоретическими зависимостями.

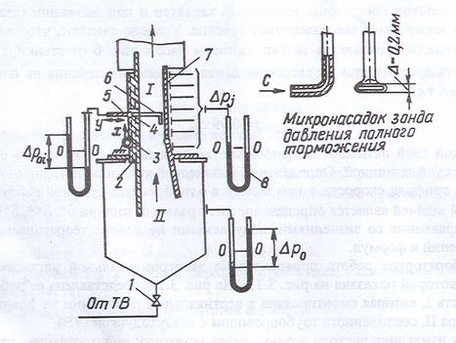

Схема установки и системы измерений

1 – регулирующая задвижка

2 – металлическая пластина

3 – приводной механизм

4 – рейка

5 – координатник

6 – насадка зонда

7 – металлическая пластина

8 – U-образный манометр

Краткое описание методики проведения опыта

При движении реального газа вдоль любой поверхности в результате действия вязких сил происходит его торможение и на поверхности скорость частиц газа оказывается равной нулю. При этом профиль скорости наиболее сильно изменяется в пристеночной области, где имеет место непрерывное увеличение скорости от нулевого значения на стенке до скорости, соответствующей движению идеальной (невязкой) жидкости. Такой переход носит асимптотический характер и при движении газа в канале захватывает все поперечное сечение. Условно считают, что влияние вязкости проявляется только на таком расстоянии δ от стенки, где скорость с_i отличается от скорости с невозмущенного течения на один процент, т.е.

Такой слой называют пограничным, а указанное расстояние δ - его физической толщиной. Определение физической толщины пограничного слоя и профиля скорости в нем является одной из задач данной работы. Другой задачей является определение интегральных толщин
δ *, δ **, δ *** и их сравнение со значениями, получаемыми на основе теоретических выражений и формул.
