3 Температура нагрева напрягаемой арматуры при пожаре не должна превышать 100 °С во избежание потерь предварительного напряжения.
4 В колоннах с продольной арматурой, в количестве более 4 стержней в сечении, часть стержней рекомендуется устанавливать около ядра сечения колонны, если это позволяют усилия, с целью максимально возможного удаления арматуры от нагреваемой поверхности.
5 Рекомендуется применять колонны большого поперечного сечения с меньшим процентом армирования для обеспечения большего сопротивления огневому воздействию.
6 Балки и колонны рекомендуется конструировать с жесткой арматурой в середине сечения.
7 В балках, при наличии арматуры разного диаметра и разного уровня, арматуру большого диаметра следует располагать дальше от нагреваемой поверхности при пожаре.
8 Рекомендуется применять широкие и невысокие балки. В качестве основной арматуры рекомендуется применять стержни в количестве более двух.
9 В плитах, во избежание выпучивания продольной арматуры при ее нагреве во время пожара, необходимо предусмотреть конструктивное армирование хомутами и поперечными стержнями.
10 Рекомендуется применять балочные и плитные конструкции без предварительного напряжения.
11 Балки должны иметь возможность свободно удлиняться в процессе огневого воздействия. Ширина зазора должна быть не менее 0,05 длины пролета балки.
12 Температурные швы необходимо заполнять негорючими, волокнистыми материалами. Ширина температурного шва должна быть не менее 0,0015 расстояния между температурными швами.
Приложение И
(обязательное)
Номограмма для определения объема воздушного бака
при проектировании повысительных насосов
Номограмма предназначена для определения объема воздушного бака при проектировании повысительных насосов на внутренних сетях хозяйственно-питьевого водоснабжения в зависимости от эквивалентного диаметра магистрального трубопровода dэкв по расчетному направлению и его протяженности 1.
По оси абсцисс приведено требуемое снижение давления гидравлического удара. Единица соответствует максимальной величине повышения давления во внутреннем трубопроводе (Pmax), определяемой как сумма расчетного давления во внутренней сети (Pc) и непосредственно величины гидравлического удара (Pуд.), равной 134 м водн.ст. при dэкв = 50 мм и 125 м водн.ст. при dэкв = 100 мм,
Pmax = Pc + Pуд

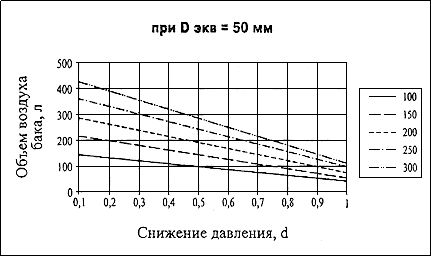

По оси ординат приведен объем воздушного бака, обеспечивающий требуемое снижение давления при расчетной протяженности трубопроводов 100 - 300 м.
0675S10-02295
Приложение К
(обязательное)
Климатические параметры наружного воздуха
для теплотехнических расчетов наружных ограждающих конструкций
Таблица К.1 - Суммарная (прямая плюс рассеянная плюс отраженная) солнечная радиация на горизонтальную и вертикальные поверхности при действительных условиях облачности за отопительный период, МДж/м2
| Горизонтальная поверхность | Ориентация вертикальной поверхности на | ||||
С | СВ СЗ | В З | ЮВ ЮЗ | Ю | |
| 912 | 394 | 455 | 650 | 902 | 1009 |
Таблица К.2 - Продолжительность (zht, сут), средняя температура наружного воздуха (tht, °С), градусо-сутки (Dd, °С сут) топительного периода
| Высота здания, м | Период со средней суточной температурой воздуха, °С | zht, сут | tht, °С | Dd, °C сут, при температуре внутреннего воздуха, tint, °С | ||
| 20 | 21 | 18 | ||||
| от 76 | £8 | 229 | -2,0 | 5038 | 5267 | - |
| до 150 | £10 | 247 | -1,0 | 5187 | - | 4693 |
Таблица К.3 - Температурно-влажностные характеристики наружного воздуха периода года с отрицательными температурами
| Месяц | | | | | Количество суток |
| Январь | -7,8 | 315 | 86 | 330 | 31 |
| Февраль | -7,8 | 315 | 84 | 320 | 29 |
| Март | -3,9 | 441 | 78 | 390 | 31 |
| Ноябрь | -0,3 | 597 | 97 | 550 | 30 |
| Декабрь | -5,0 | 401 | 88 | 408 | 31 |
| Средние значения | -5 | 414 | 86,6 | 400 | 152 |
, °С
, Па
, %
, Па
Таблица К.4 - Расчетные данные и температурно-влажностные характеристики наружного воздуха учитываемых периодов года
| Наименование расчетных данных и характеристик | Периоды года | ||
| Зимний | Весенне-осенний | Летний | |
| Средняя температура наружного воздуха, | -7,8 | -0,24 | 13,9 |
| Средняя относительная влажность наружного воздуха, | 85 | 86 | 73 |
| Продолжительность, месяцев | 2 | 5 | 5 |
| Максимальное парциальное давление водяного пара наружного воздуха, | 383 | 624 | 1641 |
| Среднее парциальное давление водяного пара наружного воздуха (табл.4.5 ТСН 23-340-2003 Санкт-Петербург), | 325 | 536 | 1192 |
(°C)
(%)
Таблица К.5 - Расчетные данные и температурно-влажностные характеристики наружного воздуха за весь год (i = 1 ... 12)
| Наименование расчетных характеристик и обозначение | Единица измерения | Нормативный документ, справочная таблица или формула | Величина |
| Средняя температура наружного воздуха, | °С | Таблица 4.5 ТСН 23-340-2003 Санкт-Петербург | 4,4 |
| Средняя относительная влажность наружного воздуха, | % | СНиП 23-02, | 80,25 |
| Максимальное парциальное давление водяного пара наружного воздуха, | Па | 0675S10-02295 | 1007,6 |
| Среднее парциальное давление водяного пара наружного воздуха, | Па | Таблица 4.5 ТСН 23-340-2003 Санкт-Петербург | 780 |
Таблица К.6 - Расчетные данные и температурно-влажностные характеристики наружного воздуха за период с положительными температурами (j = 1 ... 7)
| Наименование расчетных характеристик и обозначение | Единица измерения | Нормативный документ, справочная таблица или формула | Величина |
| Средняя температура наружного воздуха, | °С | Таблица 4.5 ТСН 23-340-2003 Санкт-Петербург | 11,07 |
| Средняя относительная влажность наружного воздуха, | % | СНиП 23-02, | 75,7 |
| Максимальное парциальное давление водяного пара наружного воздуха, | Па | | 1399 |
| Среднее парциальное давление водяного пара наружного воздуха, | Па | Таблица 4.5 ТСН 23-340-2003 Санкт-Петербург | 1041 |
Таблица К.7 - Средняя месячная и годовая температура наружного воздуха, °С
| Высота здания, м | Месяцы года | Год | |||||||||||
| I | II | III | IV | V | VI | VII | VIII | IX | X | XI | XII | ||
| 75 и ниже | -7,8 | -7,8 | -3,9 | 3,1 | 9,8 | 15 | 17,8 | 16,0 | 10,9 | 4,9 | -0,3 | -5,0 | 4,4 |
| От 76 до 150 | -8,4 | -8,4 | -4,8 | 2,5 | 9,1 | 14,6 | 17,4 | 15,6 | 9,6 | 3,5 | -0,5 | -5,5 | 3,7 |
