Функционально-планировочные схемы смотровых кабинетов,
приемно-смотровых и изоляционно-диагностических боксов
Экспликация
| № п.п. | Наименование оборудования | Габариты, мм |
| 1. | Стол врача | 1100 х 630 х 740 |
| 2. | Кушетка смотровая | 1850 х 600 х 500 |
| 3. | Столик инструментальный | 616 х 420 х 805 |
| 4. | Стол манипуляционный передвижной | 922 х 432 х 897 |
| 5. | Шкаф медицинский | 630 х 460 х 1850 |
| 6. | Кресло гинекологическое | 1655 х 950 х 1600 |
| 7. | Стол перевязочный складной | 1900 х 600 х 840 |
| 8. | Светильник передвижной | 550 х 300 х 1900 |
| 9. | Облучатель бактерицидный | 575 х 150 х 215 |
| 10. | Стул | 450 х 400 х 800 |
| 11. | Ведро педальное | 270 х 270 х 360 |
| 12. | Умывальник | 600 х 500 х 780 |
| 13. | Унитаз | 450 х 670 х 730 |
| 14. | Вешалка настенная | 700 х 150 х 100 |
| 15. | Табурет | 390 х 760 |
| 16. | Стол пеленальный | 680 х 655 х 900 |
| 17. | Стол для детских весов | 519 х 400 х 805 |
| 18. | Шкаф горшечный | 1345 х 275 х 1500 |
| 19. | Умывальник хирургический | 650 х 590 х 850 |
| 20. | Кровать функциональная | 2010 х 900 х 1000 |
| 21. | Тумбочка прикроватная | 475 х 400 х 740 |
| 22. | Стол палатный | 850 х 630 х 740 |
| 23. | Ванная | 1800 х 750 х 622 |
| 24. | Стол для переносной аппаратуры | 640 х 800 х 800 |
| 25. | Ширма | 1600 х 1700 |
| 26. | Подставка для стерилизованных коробок | 600 х 1104 |
| 27. | Подставка для тазов | 520 х 480 х 760 |
| 28. | Шкаф передаточный | 400 х 380 х 1700 |
| 29. | Кровать | 1850 х 800 х 900 |

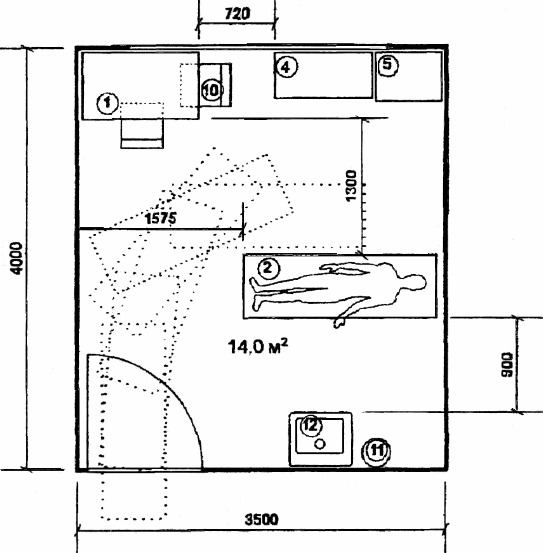

Рис. 3.1. Смотровая на 1 кушетку
Рис. 3.2. Смотровая на 2 кушетки
Рис. 3.4. Смотровая специализированная (гинекологическая)
Рис. 3.5. Смотровая специализированная на 3 кушетки

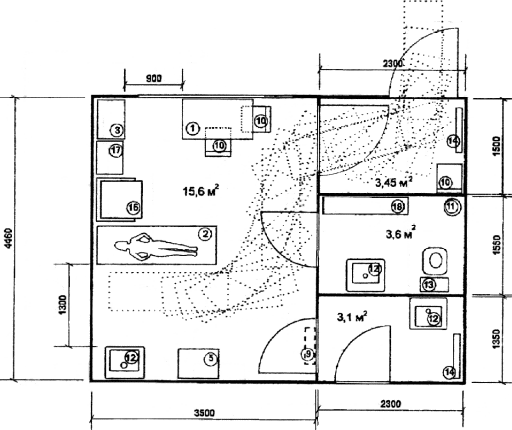

Рис. 3.6. Приемно-смотровой бокс детских неинфекционных и инфекционных больниц
Площадь - 22,3 м

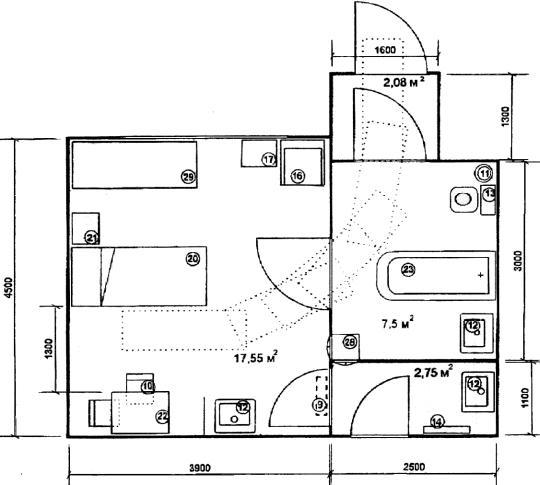

Рис. 3.7. Приемно-смотровой бокс инфекционных больниц для взрослых
Площадь - 17,9 м
Рис. 3.8. Изоляционно-диагностический бокс детских неинфекционных и инфекционных больниц
Площадь - 25,65 м
Рис. 3.9. Изоляционно-диагностический бокс инфекционных больниц для взрослых
Площадь - 24,05 м
Рис. 3.10. Изоляционно-диагностический бокс для совместного размещения матери и ребенка
Площадь - 27,8 м
ПРИЛОЖЕНИЕ 4

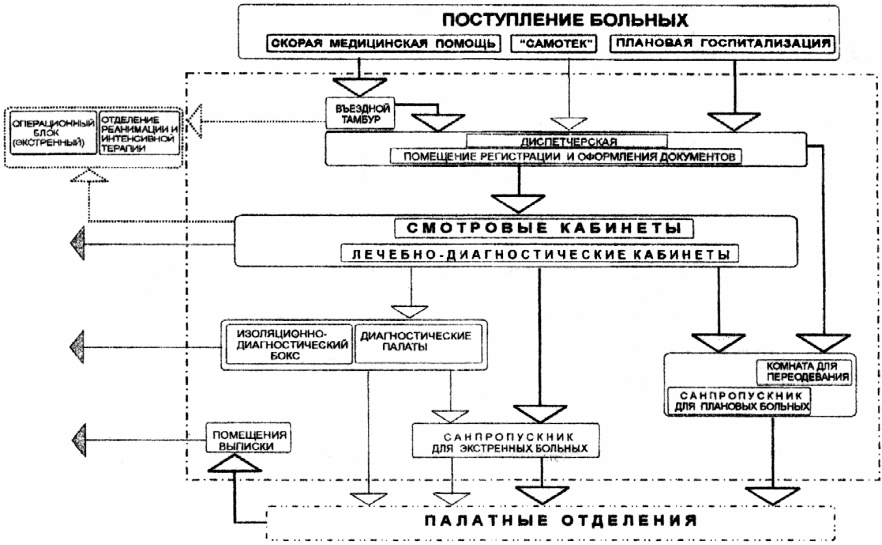

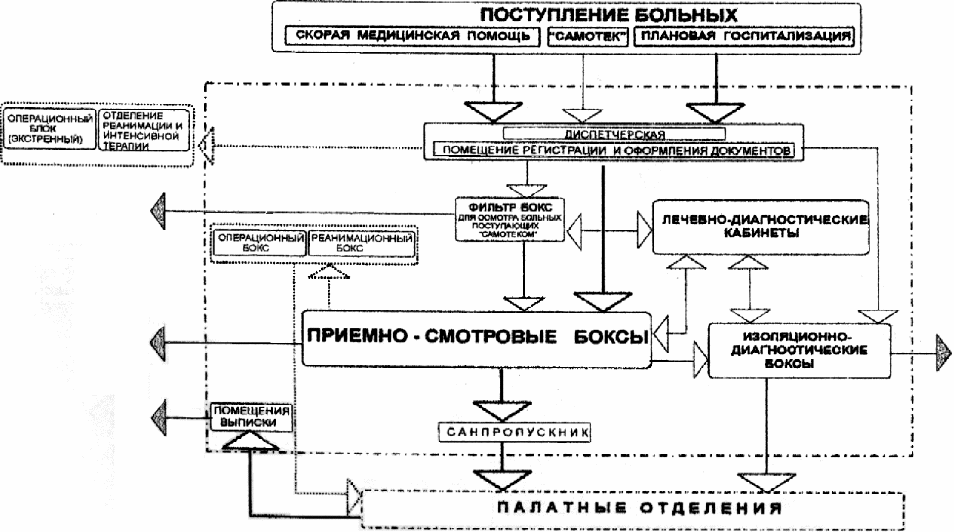

Схема взаимосвязи основных помещений приемных отделений неинфекционных больниц для взрослых
ПРИЛОЖЕНИЕ 5
Схема взаимосвязи основных помещений приемных отделений детских неинфекционных больниц
