Аналогичная автостоянка построена в 1992 г. - ул.Скаковая, 17.
(см. "Каталог проектов гаражей-автостоянок", Москва, 1997 г.).
Основные технико-экономические показатели:
| площадь застройки | 98,2 кв.м |
| потребляемая мощность | 26 кВт |
1 - Кабина оператора
2 - Вестибюль
3 - Шахта подъема
Приложение 5

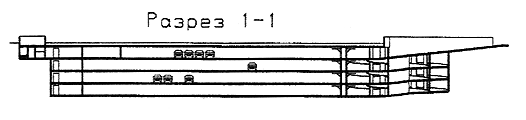

Подземная 4-этажная автостоянка на 194 машино-места
| Заказчик | Ассоциация "Мосинжстрой" |
| Инвестор | АО "Манежная площадь" |
| Проектная организация | Моспроект 2, мастерская 11 |

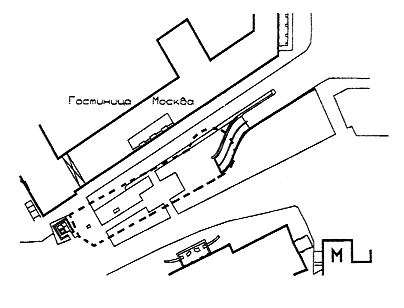

Автостоянка манежного хранения автомобилей расположена на площади Революции и предназначена для кратковременного хранения автомобилей. Автостоянка связана подземным переходом с торгово-рекреационным комплексом "Манежная площадь". На въезде на автостоянку предусмотрен контрольно-пропускной пункт.
Перемещение автомобилей осуществляется по одной изолированной двухпутной криволинейной рампе.
Между помещениями для хранения автомобилей и круговой рампой предусмотрены тамбур-шлюзы с подпором воздуха при пожаре.
Из-за затесненности участка по согласованию с ЦГСЭН в г.Москве мойка не предусмотрена.
Конструкции - монолитные железобетонные. Перекрытия без внутренних опор сводчатые однопролетные.
Над сооружением автостоянки предусмотрен сквер.
Основные технико-экономические показатели:
| площадь застройки | 2100 кв.м |
| общая площадь | 7100 кв.м |
| строительный объем | 25200 куб.м |
1 - технические и подсобные помещения
2 - тамбур-шлюз
3 - проход к выходу
1. ОБЩИЕ ПОЛОЖЕНИЯ
2. ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ АВТОСТОЯНОК
Рис.1 Шаблон для определения ширины проезда
Рис.2 Планировочные типы автостоянок
Рис.3 Примеры расстановки автомобилей
Рис.4 Классификация рамп
Рис. 5 Наиболее применяемые рампы
Рис.6 Расположение автомобилей (скатная стоянка)
Рис.7 Схемы скатной стоянки
Рис.8 Схема скатной стоянки с одним двухходовым винтом
Рис.9 Схема скатной стоянки с рамповым устройством
3. ПРОТИВОДЫМНАЯ ЗАЩИТА
Рис.10. Схемы вытяжной противодымной вентиляции в помещениях хранения автомобилей
Рис.11. Схемы вытяжной противодымной вентиляции в изолированных рамках
Рис.12. Схемы приточной противодымной вентиляции
4. ОТДЕЛЬНЫЕ РАЗЪЯСНЕНИЯ И РЕКОМЕНДАЦИИ
5. ПРИЛОЖЕНИЯ (примеры планировочных решений)
