Въезды и выезды из автостоянок должны обеспечиваться хорошим обзором и располагаться так, чтобы все маневры автомобилей осуществлялись без создания помех пешеходам и движению транспорта на прилегающей улице.

В целях улучшения контроля зоны въезда и выезда на территорию автостоянки въезд рекомендуется устраивать рядом с выездом.

Въездная и выездная полосы должны иметь ширину не менее 3 м; на кривых участках ширина полосы увеличивается до 3,5 м.

Количество въездных и выездных полос определяется по пропускной способности контрольного пункта, которая составляет:

при ручном контроле на въезде - до 500 авт/час;

то же на выезде - до 400 авт/час;

при автоматическом контроле на въезде - до 450 авт/час;

то же на выезде - до 360 авт/час;

при кассовой оплате при выезде - до 200 авт/час.

Общее количество полос движения на въезде и выезде рекомендуется не менее двух.

Проем ворот для въезда и выезда автомобилей следует принимать с учетом следующих габаритов приближения:

превышение наибольшей ширины автомобиля при проезде перпендикулярно к плоскости ворот - 0,7 м;

то же, при проезде под углом к плоскости ворот - 1,0 м;

превышение наибольшей высоты автомобиля (с учетом возможной установки багажника и сигнально-осветительных устройств) - 0,2 м.

2.5. Планировочные параметры постов мойки, ТО и ТР

Устройство мойки автомобилей при автостоянке предусматривается в соответствии с МГСН 5.01-94*.

Количество постов мойки рекомендуется определять из условия, что мойкой в течение суток пользуется около 10% автомобилей от общей вместимости автостоянки для постоянного хранения и около 5% автомобилей от общей вместимости стоянки для кратковременного хранения. Необходимо учитывать:

пропускную способность моечных постов (при ручной шланговой мойке - 5-6 авт. в час, при механизированной - 10-12 авт. в час);

время возврата автомобилей на автостоянку - примерно через 4 часа.

В автостоянках для индивидуальных владельцев (с закрепленными машино-местами) рекомендуется предусматривать на 100 и более (до 200 включительно) машино-мест 1 пост ТО (ТР) и по 1 посту на каждые последующие полные и неполные 200 машино-мест.

Планировку постов мойки, ТО и ТР автомобилей в составе автостоянки следует выполнять с учетом параметров, приведенных в табл.2 и 3 настоящего пособия.

Высоту помещений постов ручной шланговой мойки автомобилей, а также постов ТО и ТР напольных и оборудованных смотровыми канавами следует принимать не менее 2,5 м в чистоте. При оборудовании моечных постов механизированными щеточными установками, высоту помещений следует принимать не менее 3,6 м в чистоте.

Размеры осмотровых канав рекомендуется проектировать с учетом следующих требований:

длина рабочей зоны осмотровой канавы должна быть не менее габаритной длины обслуживаемого автомобиля (но не менее 5 м);

ширина осмотровой канавы должна устанавливаться исходя из размеров колеи автомобиля с учетом устройства наружных реборд (0,9 м для легковых автомобилей, также для автобусов особо малого класса);

рекомендуемая глубина осмотровой канавы - 1,5 м.

На въездной части осмотровой канавы целесообразно предусматривать рассекатель высотой 0,15 м.

Для входа в осмотровую канаву рекомендуется предусматривать лестницы шириной не менее 0,7 м.

Входы в осмотровые канавы не следует располагать под автомобилями и на путях движения и маневрирования автомобилей, рекомендуется также устройство ограждения указанных входов перилами высотой 0,9 м.

На тупиковых осмотровых канавах целесообразно предусматривать устройства упоров для колес автомобилей.

В осмотровых канавах желательно устройство ниш для размещения светильников и розеток для включения переносных ламп напряжением 12 В.

3. ПРОТИВОДЫМНАЯ ЗАЩИТА

3.1. Функциональное назначение и состав противодымной защиты

Противодымная защита автостоянок предназначена для обеспечения безопасной эвакуации людей (водителей и технического персонала) при возникновении пожара в одном из помещений на любом этаже (ярусе). Посредством противодымной защиты должно быть предусмотрено эффективное блокирование распространения продуктов горения:

на пути эвакуации;

в смежные пожарные отсеки (на этаже/ярусе пожара);

на выше- и нижележащие этажи/ярусы (по отношению к горящему помещению);

в помещения (группы помещений), встроенные, пристроенные или других функциональных зон (при устройстве автостоянок как составных частей многофункциональных зданий и комплексов).

При обосновании технической и экономической целесообразности противодымная защита автостоянок может иметь дополнительные функции:

по обеспечению оптимальных условий для действий подразделений пожарных (в комплексе или раздельно - спасение людей, обнаружение пожара, тушение пожара);

по выполнению операций в случае при эвакуации автомобилей;

по сохранению материальных ценностей, по созданию безопасной среды обитания в помещениях специального назначения (сооружения убежищ гражданской обороны, объектов МО, ФСБ России и др.) в случае встроенных автостоянок.

Для реализации указанных дополнительных функций технические решения противодымной защиты автостоянок должны разрабатываться на основе технических заданий, согласовываемых в установленном порядке с заказчиками и органами УГПС ГУВД г.Москвы.

В рамках настоящего пособия изложены способы и технические решения противодымной защиты автостоянок по прямому назначению - для обеспечения безопасности людей при пожаре.

В составе противодымной защиты автостоянок необходимо предусматривать:

системы приточно-вытяжной противодымной вентиляции;

конструкции и оборудование специального назначения;

технические средства управления.

3.2. Типовые схемы и параметры противодымной вентиляции

3.2.1. Системы вытяжной противодымной вентиляции

Системы вытяжной противодымной вентиляции предусматриваются для удаления продуктов горения с этажа (яруса), на котором возник пожар:

из помещений хранения автомобилей;

из помещений вспомогательного назначения (ТО, ТР, мойки и др.);

из коридоров (отсеков коридоров), сообщающихся с выходом из горящего помещения;

из изолированной рампы.

Типовые схемы систем для помещений хранения автомобилей приведены на рис.10, для изолированных рамп - на рис.11. Согласно приведенным схемам удаление продуктов горения с горящего этажа (яруса) может производиться различными способами. При расположении венткамер на каждом этаже (ярусе) забор продуктов горения осуществляется через отверстия вытяжного канала из верхней части объема горящего помещения (или смежного с ним отсека коридора) и посредством вытяжного вентилятора обеспечивается выброс через вертикальную шахту. Продукты горения попадают в шахту через нормально-закрытый противопожарный клапан с автоматически- и дистанционно-управляемым приводом (рис.10-а). Аналогичным образом может быть предусмотрено удаление продуктов горения через вентиляторы, установленные на верхнем этаже (ярусе) или специально выделенном техническом этаже (рис.10-б). При установке дымовых клапанов непосредственно в поэтажных проемах дымовых вытяжных шахт может быть реализована обычная схема (рис.10-в). Модифицированными вариантами схем на рис.10-б и 10-в являются схемы на рис.10-д и 10-г (последние более предпочтительны, учитывая сокращение количества вентиляторов). Схема на рис.10-е основана на принципе совмещения вытяжных систем общеобменной и противодымной вентиляции. Для реализации схемы этого типа необходимо предусматривать применение вентиляторов с регулируемыми параметрами (например, двухскоростных), а также установку нормально-открытых противопожарных клапанов (по одному в каждом поэтажном ответвлении вытяжных воздуховодов верхнего и нижнего уровней). Посредством таких клапанов может производиться подключение заборных отверстий канала верхнего уровня на горящем этаже (ярусе) и отключение всех остальных каналов.

1 - ярусы (этажи)/помещения для хранения автомобилей;

2 - венткамеры;

3 - шахты/вертикальные коллекторы;

4 - вентиляторы дымоудаления;

5 - противопожарные нормально-закрытые клапаны;

6 - горизонтальный коллектор;

7 - вентилятор совмещенной системы/двухскоростной;

8 - противопожарные нормально-открытые клапаны

Рис.10. Схемы вытяжной противодымной вентиляции в помещениях хранения автомобилей

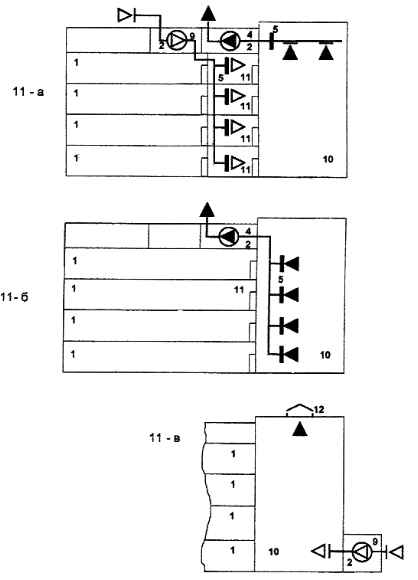

Для удаления продуктов горения при пожаре из объемов изолированных рамп могут быть использованы различные схемы: либо с удалением из верхней зоны рамп (рис.11-а), либо из части объема рамп, в которой произошло загорание (рис.11-б), либо с естественным побуждением тяги, для инициирования которой используется подача воздуха в нижнюю зону рампы (рис.11-в).

1 - 8 см. Рис.10

9 - приточные венткамеры

10 - изолированные рампы

11 - тамбур-шлюзы

12 - дифлекторы

Рис.11. Схемы вытяжной противодымной вентиляции визолированных рамках

3.2.2. Системы приточной противодымной вентиляции

Системы приточной противодымной вентиляции предусматриваются для подачи наружного воздуха:

в лифтовые шахты;

в лестничные клетки;

в тамбур-шлюзы горящего этажа (яруса).

Соответствующие типовые схемы систем приведены на рис.12.

1 - 12 см. Рис.10 и 11

13 - лифтовые шахты

14, 15 - лестничная клетка (нижняя и верхняя зоны)

Рис.12. Схемы приточной противодымной вентиляции

Подача воздуха в лифтовые шахты может быть предусмотрена либо раздельно в объемы этих шахт и тамбур-шлюзы на их выходах в подземных ярусах (рис.12-а), либо в варианте перетекания воздуха в тамбур-шлюзы подземных ярусов через нормально-закрытые противопожарные клапаны из объема лифтовых шахт (рис.12-б). Для лестничных клеток могут быть использованы варианты, приведенные на рис.12-в и 12-г. При этом подача воздуха в надземные и подземные зоны лестничных клеток может производиться также от общих систем и раздельно.

3.2.3. Параметры противодымной вентиляции

Основными параметрами систем приточно-вытяжной противодымной вентиляции являются давление и расход на уровне защищаемых объемов (помещений). Для подбора вентиляторов необходимо учитывать подсосы (утечки) через неплотности вентиляционных каналов (в поверочном расчете для компоновки размещения венткамер и каналов).

Для определения основных параметров необходимо принимать следующие исходные данные:

возникновение пожара (возгорание автомобиля или загорание в одном из вспомогательных помещений) в надземной автостоянке на нижнем типовом этаже, а в подземной - на верхнем и нижнем типовых этажах;

геометрические характеристики типового этажа (яруса) - эксплуатируемая площадь, проемность, площадь ограждающих конструкций;

удельная пожарная нагрузка (энергетические характеристики, ГОСТ 12.1.004);

положение проемов эвакуационных выходов (открыты с этажа пожара до наружных выходов);

параметры наружного воздуха - по СНиП 2.04.05-91*.

Основные параметры противодымной вентиляции следует рассчитывать:

для систем вытяжной противодымной вентиляции по СНиП 2.04.05-91* (только при высоте этажей/ярусов не менее 3,0 м) или на основе теплогазообмена горящего и смежных помещений (по условиям предотвращения выхода продуктов горения в смежные помещения и на пути эвакуации);

для систем приточной противодымной вентиляции по условиям обеспечения минимально допустимых скоростей истечения воздуха через открытые проемы и давлений по СНиП 2.04.05-91*.

Расчетные параметры должны удовлетворять условиям обеспечения материального баланса. Величины перепада давлений на закрытых дверях не должны превышать 150 Па при совместном действии приточных и вытяжных систем противодымной вентиляции.

3.3. Конструкции и оборудование противодымной защиты

Для вытяжной противодымной вентиляции необходимо применять каналы (воздуховоды, коллекторы, шахты) класса "П" по СНиП 2.04.05-91* с пределами огнестойкости Е160, установленными согласно НПБ 240-97.

Для систем приточной противодымной вентиляции необходимо применять каналы с аналогичными характеристиками, вентиляторы могут быть общего сантехназначения.

Нормально-открытые (огнезадерживающие и другие), нормально-закрытые (в том числе дымовые) противопожарные клапаны должны иметь пределы огнестойкости Е160, определенные по НПБ 239-97, и приводы с автоматическим и дистанционным управлением.

Противопожарные двери эвакуационных выходов помещений хранения автомобилей и тамбур-шлюзов на входах в пожарные лифты должны быть в дымогазонепроницаемом исполнении по МГСН 4.04-94.

Конструкции и оборудование противодымной защиты (вентиляторы дымоудаления, противопожарные клапаны, огнезащитные покрытия воздуховодов, ограждающие конструкции шахт, противопожарные и противопожарнодымогазонепроницаемые двери) должны быть сертифицированы в установленном порядке на соответствие системе противопожарного нормирования России согласно утвержденному "Перечню продукции пожарно-технического назначения, подлежащей обязательной сертификации".

3.4. Средства управления
