2.3. Сейсмические воздействия могут иметь любое направление в пространстве.

Для зданий и сооружений простой геометрической формы расчетные сейсмические нагрузки следует принимать действующими горизонтально в направлении их продольной и поперечной осей. Действие сейсмических нагрузок в указанных направлениях следует учитывать раздельно.

При расчете сооружений сложной геометрической формы следует учитывать наиболее опасные для данной конструкции или ее элементов направления действия сейсмических нагрузок.

2.4. Вертикальную сейсмическую нагрузку необходимо учитывать при расчете:

горизонтальных и наклонных консольных конструкций;

пролетных строений мостов;

рам, арок, ферм, пространственных покрытий зданий и сооружений пролетом 24 и более метров;

сооружений на устойчивость против опрокидывания или против скольжения;

каменных конструкций (по п. 3.37).

2.5. Расчетная сейсмическая нагрузка S_ik в выбранном направлении, приложенная к точке k и соответствующая i-му тону собственных колебаний зданий или сооружений, определяется по формуле

S_ik= K₁ K₂ S_0ik , (1)

где К₁ — коэффициент, учитывающий допускаемые повреждения зданий и сооружений, принимаемый по табл. 3;

k₂ — коэффициент, учитывающий конструктивные решения зданий и сооружений, принимаемый по табл. 4 или указаниям разд. 5;

S_0ik — значение сейсмической нагрузки для i-го тона собственных колебаний здания или сооружения, определяемое в предположении упругого деформирования конструкций по формуле

S_oik = Q_k Ab_iK_wnik, (2)

где Q_k — вес здания или сооружения, отнесенный к точке k, определяемый с учетом расчетных нагрузок на конструкции согласно п. 2.1 (рис. 1);

А — коэффициент, значения которого следует принимать равными 0,1; 0,2; 0,4 соответственно для расчетной сейсмичности 7, 8, 9 баллов;

b_i — коэффициент динамичности, соответствующий i-му тону собственных колебаний зданий или сооружений, принимаемый согласно п. 2.6;

К_w — коэффициент, принимаемый по табл. 6 или в соответствии с указаниями разд. 5;

п_ik — коэффициент, зависящий от формы деформации здания или сооружения при его собственных колебаниях по i-му тону и от места расположения нагрузки, определяемый по п. 2.7.

П р и м е ч а н и е. Расчетная сейсмичность зданий и сооружений, а также значения коэффициента К₁, принимают по согласованию с утверждающей проект организацией в соответствии с табл. 3 и 5.

Рис. 1

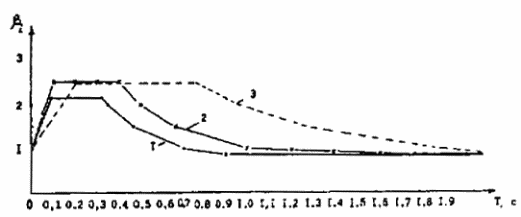

2.6.* Коэффициент динамичности b_i в зависимости от расчетного периода собственных колебаний Т_i здания или сооружения по i-му тону при определении сейсмических нагрузок следует принимать по формулам (3, 4, 5) или рис. 2.

Для грунтов I категории по сейсмическим свойствам (кривая 1)

при Т_i £ 0,08 с b_i = 1+15 Т_i

при 0,08 с < Т_i £ 0,318 c b_i = 2,2 (3)

при Т_i > 0,318 c b_i = 0,7/Т_i

Для грунтов II и III категорий при мощности слоя равном и менее 30 м (кривая 2)

при Т_i £ 0,1 с b_i = 1+15 Т_i

при 0,1 с < Т_i £ 0,4 c b_i = 2,5 (4)

при Т_i > 0,4 c b_i = 1/Т_i

Для грунтов II и III категорий при мощности слоя более 30 м (кривая 3)

при Т_i £ 0,2 с b_i = 1+7,5 Т_i

при 0,2 с < Т_i £ 0,76 c b_i = 2,5 (5)

при Т_i > 0,76 c b_i = 1,9/Т_i

Во всех случаях значения b_i, должны приниматься не менее 0,8.

П р и м е ч а н и е*. При расчете транспортных и гидротехнических сооружений выбор зависимостей b_i (T_i) предусмотренных настоящим пунктом, следует производить согласно указаниям разделов 4 и 5.

Допускается использование региональных зависимостей b_i (T_i), утвержденных Минстроем России.

Рис. 2

2.7. Для зданий и сооружений, рассчитываемых по консольной схеме, значение n_ik следует определять по формуле

n_ik = (6)

где Х_i(х_k) и Х_i(х_j) — смещения здания или сооружения при собственных колебаниях по i-му тону в рассматриваемой точке k и во всех точках j, где в соответствии с расчетной схемой его вес принят сосредоточенным;

Q_j — вес здания или сооружения, отнесенный к точке j, определяемый с учетом расчетных нагрузок на конструкцию согласно п. 2.1.

2.8. Для зданий высотой до 5 этажей включительно с незначительно изменяющимися по высоте массами и жесткостями этажей при Т₁ менее 0,4 с коэффициент n_k допускается определять по упрощенной формуле

(7)

где х_k и x_j, — расстояния от точек k и j до верхнего обреза фундаментов.

2.9. Усилия в конструкциях зданий и сооружений, проектируемых для строительства в сейсмических районах, а также в их элементах, следует определять с учетом не менее трех форм собственных колебаний, если периоды первого (низшего) тона собственных колебаний T₁ более 0,4 с, и с учетом только первой формы, если Т₁ равно или менее 0,4 с.

Количество форм колебаний и коэффициенты n_ik для гидротехнических сооружений следует принимать согласно указаниям раздела 5.

2.10. Расчетные значения поперечной и продольной сил, изгибающего и опрокидывающего моментов, нормальных и касательных напряжений N_p в конструкциях от сейсмической нагрузки при условии статического действия ее на сооружение следует определять по формуле

N_p = (8)

где N_i — значения усилий или напряжений в рассматриваемом сечении, вызываемых сейсмическими нагрузками, соответст­вующими i-й форме колебаний;

п — число учитываемых в расчете форм колебаний.

2.11. Вертикальную сейсмическую нагрузку в случаях, предусмотренных п. 2.4 (кроме каменных конструкций), следует определять по формулам (1) и (2), при этом коэффициенты К_w и К₂, принимаются равными единице.

Консольные конструкции, вес которых по сравнению с весом здания незначителен (балконы, козырьки, консоли для навесных стен и т.п. и их крепления), следует рассчитывать на вертикальную сейсмическую нагрузку при значении b_n = 5.

2.12. Конструкции, возвышающиеся над зданием или сооружением и имеющие по сравнению с ним незначительные сечения и вес (парапеты, фронтоны и т.п.), а также крепления памятников, тяжелого оборудования, устанавливаемого на первом этаже, следует рассчитывать с учетом горизонтальной сейсмической нагрузки, вычисленной по формулам (1)и (2) при b_n = 5.

2.13. Стены, панели, перегородки, соединения между отдельными конструкциями, а также крепления технологического оборудования, следует рассчитывать на горизонтальную сейсмическую нагрузку по формулам (1) и (2) при b_n, соответствующем рассматриваемой отметке сооружения, но не менее 2. Силы трения учитываются только при расчете горизонтальных стыковых соединений в крупнопанельных зданиях.

2.14. При расчете конструкций на прочность и устойчивость помимо коэффициентов условий работы, принимаемых в соответствии с другими СНиП II части, следует вводить дополнительно коэффициент условий работы m_kp, определяемый по табл. 7.

2.15. При расчете зданий и сооружений (кроме гидротехнических сооружений) длиной или шириной более 30 м помимо сейсмической нагрузки, определяемой согласно п. 2.5, необходимо учитывать крутящий момент относительно вертикальной оси здания или сооружения, проходящей через его центр жесткости. Значение расчетного эксцентриситета между центрами жесткостей и масс зданий или сооружений в рассматриваемом уровне следует принимать не менее 0,1 В, где В — размер здания или сооружения в плане в направлении, перпендикулярном действию силы S_ik.

2.16. При расчете подпорных стен необходимо учитывать сейсмическое давление грунта.

1. Расчет зданий и сооружений с учетом сейсмического воздействия, как правило, производится по предельным состояниям первой группы. В случаях, обоснованных технологическими требованиями, допускается производить расчет по второй группе предельных состояний.

Таблица 3

*Перечень сооружений по поз. 1 согласовывается с заказчиком.

Таблица 4

П р и м е ч а н и я : 1. Значения К₁ не должны превышать 1.5.

1. По согласованию с Минстроем России значения К₂ допускается уточнять по результатам экспериментальных исследований.

Таблица 5

^*Отнесение зданий и сооружений к п. 2 производится заказчиком.

^**Здания и сооружения рассчитываются на нагрузку, соответствующую расчетной сейсмичности, умноженную на дополнительный коэффициент 1.5.

^***То же с коэффициентом 1.2.
