Текст из файла (страница 9)

КАРТЫ СЕЙСМИЧЕСКОГО РАЙОНИРОВАНИЯ

ТЕРРИТОРИИ СССР

Цифрами показана интенсивность сейсм-ического возпействия в баллах.

В 9-балльных районах штриховкой показаны зоны возможного возникновения очагов землетрясений (зоны ВОЗ) с магнитудами 7,1 и более. Землетрясения с такими магнитудами могут вызвать на поверхности земли остаточные деформации, разрушительные эффекты типа обвалов, оползней, селей, а также сейсмические воздействия интенсивностью более 9 баллов.

Индексами при цифрах указана повторяемость землетрясений. Сплошные линии разделяют зоны с разной интенсивностью землетрясений: штриховые — с разной повторяемостью землетрясений.

«УТВЕРЖДАЮ»

Вице- президент

Российской Академии наук

академик Н.П. Лаверов

« 23 » августа 1993 г.

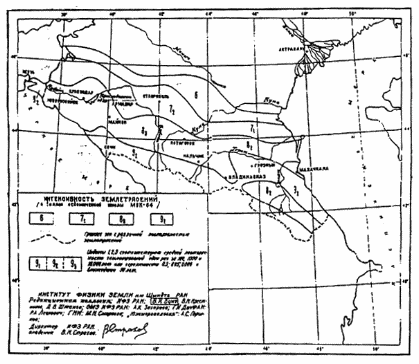

Схема 1. Временная схема сейсмического районирования Северного Кавказа

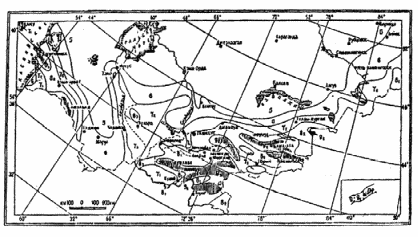

Схема 2

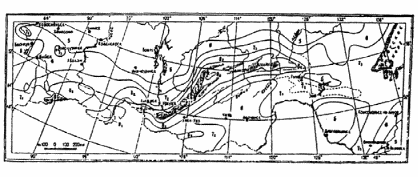

Схема 3

Схема 4

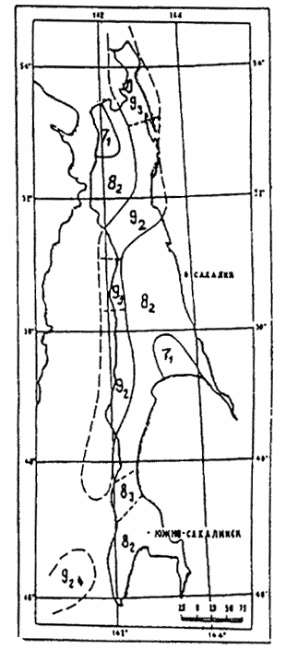

ВРЕМЕННАЯ СХЕМА

СЕЙСМИЧЕСКОГО РАЙОНИРОВАНИЯ САХАЛИНСКОЙ ОБЛАСТИ И ПОВТОРЯЕМОСТЬ СЕЙСМИЧЕСКИХ ВОЗДЕЙСТВИЙ 1995 г.

Ответственные редакторы: В. И. Уломов, А. И. Иващенко

ИНТЕНСИВНОСТЬ СЕЙСМИЧЕСКИХ ВОЗДЕЙСТВИЙ

(В БАЛЛАХ ШКАЛЫ MSK-64)

------- Границы зон с различной повторяемостью сейсмических воздействий.

Индексы 1, 2, 3 соответсвуют средней повторяемости воздействий один раз за 100, 1000 и 10000 лет или вероятности 0,5; 0,95 и 0,995 непревышения таких воздействий в ближайшие 50 лет. Девятибалльные зоны и на шельфе оконтурены условно птунктирной линией.

Карта-схема общего сейсмического районирования (ОСР) составлена в масштабе 1:2500000 для Сахалина , ОСР Курил сотавлено без изменений: 9₁ и соответствует СНиП II-7-81*.

Организации-исполнители:

Объединенный институт физики Земли РАН (ОИФЗ), Институт морской геологии и геофизики ДВО РАН (ИМГиГ), Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве Минстроя РФ (ПНИИИС), Геологический институт РАН (ГИН), Институт литосферы РАН (ИЛСАН), Институт океанологии РАН (ИО), Научно-инженерный и координационный сейсмологический центр РАН (НИКСЦ), ВНИИГеофизика.

Составители: А.И. Захарова, А.И. Иващенко, Г.Л. Кофф, И.П. Кузин, А.И. Лугиков, С.А. Несмеянов, Л.С. Оскорбин, Е.А. Рогожин, B.В. Севастьянов, В.Г. Трифонов, В.И. Уломов, Н.В. Шебалин, И.П. Шпак, Ю.К. Щукин.

Генеральный директор ОИФЗ РАН, академик В.Н. Страхов

15.07.95

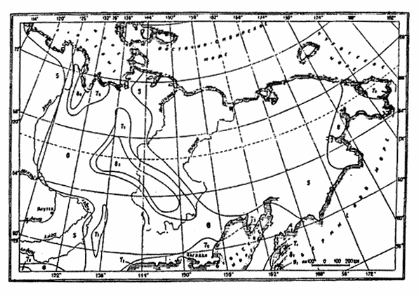

Схема 5

МИНИСТЕРСТВО СТРОИТЕЛЬСТВА

РОССИЙСКОЙ ФЕДЕРАЦИИ

ЗАМЕСТИТЕЛЬ МИНИСТРА

117987, ГСП-1, Москва, ул. Стротелей, 8, крп.2

29.07.96 № 4-14/284

На №___________________

Министерства и другие центральные органы федеральной испольнительной власти республик в составе Российской Федерации, краев, областей, автономных областей, автономных округов, гг. Москвы и Санкт-Петербурга, органы архитектуры и градостроительства Российской Федерации, организации и предприятия (по списку)

В связи с выпуском альбомов "Технических решений теплоэфффективных кирпичных наружных стен жилых зданий" и "Технических решений теплоэффективных наружных стен из мелких бетонных блоков для жилых зданий" для обычных условий строительства из облегченной кладки и возможности использования этих альбомов в сейсмических районах Минстрой России совместно с ЦНИИСК им. Кучеренко сообщает следующее.

Действующие в России строительные нормы и правила СНиП II-7-81* "Строительство в сейсмических районах. Нормы проектирования" не рекомендуют примечание многослойных скрпичных и каменных конструкций стен здании в районах сейсмичностью 7-9 баллов.

В соответствии с табл. 8 СНиП II-7-81* в сейсмических районах кирпич применяется в зданиях и сооружениях 4-х типов при:

- заполнении металлического или железобетонного каркаса;

- стенах комплексной конструкции;

с железобетонными включениями и железобетонными поясами, образующими четкую каркасную систему, при ручной кладке I категории (5-9 этажей); то же, II категории (4-7 этажей); с вертикальными железобетонными включениями, усиливающим стены или простенки при ручной кладке I категории (4-6 этажей); то же; II категории (4-6 этажей);

- стенах из вибрированных кирпичных панелей или блоков (4-7 этажей);

- стенах из сплошной кладки при кладке I категории (3-5 этажей); то же, II категории (2-4 этажа).

В настоящее время отсутствует экпериментально преверенные в отечественной практике технические решения многослойных кирпичных стен с эффективным утеплителем для применения в сейсмических районах..

За рубежом при строительстве в сейсмических районах зданий высотой более трех этажей кирпич и мелкие блоки применяются только при возведении навесных или самонесущих стен высотой на этаж, применяются также конструкции стен с полостями, заполненными высокопрочным бетоном (железобетоном).

В плане работ Минстроя России на 1996-1997 годы предусмотрена разработка принципиальных технических решений применения многослойных кирпичных стен в сейсмических районах.

ЦНИИСК им. Кучеренко, головной институт по сейсмостойкости зданий и сооружений, считает возможным, основываясь на результатах ранее выполненных отечественных и зарубежных исследований и анализа последствий землетрясений, совместно с институтом "ИРКУТСКГРАЖДАНПРОЕКТ" разработать экспериментальные проекты жилых зданий с наружными несущих и самонесущими стенами из многослойной эффективной кладки высотой до двух этажей при расчетной сейсмичности 7 баллов и одноэтажных зданий при расчетной сейсмичности 8 баллов, а также каркасных многоэтажных зданий с многослойными стенами из кирпича или мелких блоков.

Для ускоренного решения конкретных вопросов целесообразно заключение договора с ЦНИИСК им. Кучеренко о применении многослойных кирпичных стен в качестве заполнения каркаса, а также при возведении 1-2 этажных зданий в условиях сейсмики.

Л.В.Хихлуха

ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ЖИЛИЩНОЙ И СТРОИТЕЛЬНОЙ ПОЛИТИКЕ

ПОСТАНОВЛЕНИЕ

20.07.97 № 10-40

г. Москва

О принятии изменении к СНиП II-7-81*

Государственный комитет Российской Федерации по жилищной и строительной политике ПОСТАНОВЛЯЕТ:

Принять и ввести в действие с 1 января 1998 г. изменение № 4 к СНиП II-7-81* "Строительство в сейсмических районах", разработанное Центром службы геодинамических наблюдений в энергетической отрасли АО "Институт Гидропроект", утвержденное Российской Академией Науки и внесенное Управлением технормирования Госстроя России.

Министр Российской Федерации

председатель Госстроя России Е.В.Басин

Изменение № 4

СНиП II-7-81 "Строительство в сейсмических районах"

В приложении I "Список населенных пунктов СССР, расположенных в сейсмических районах, с указанием принятой для них сейсмичности в баллах и повторяемости сейсмического воздействия" в списке населенных пунктов Амурской области сейсмичность территории Зейской ГЭС и населенного пункта Зея установить 8₁ баллов.

* Переиздание СНиП 11-7-81 по состоянию на 1 января 1996 г.
