и принимать, кПа (тс/м²): для супесей — не более 981 (100); для суглинков — 1962 (200); для глин — 2943 (300),

где R_nc — предел прочности на одноосное сжатие образцов глинистого грунта природной влажности.

Расчетное сопротивление осевому сжатию оснований из невыветрелых скальных грунтов R, кПа (тс/м²), следует определять по формуле

, (2)

где g_g — коэффициент надежности по грунту, принимаемый равным 1,4;

R_c — предел прочности на одноосное сжатие образцов скального грунта, кПа (тс/м²).

Если основания состоят из однородных по глубине слабовыветрелых, выветрелых или сильновыветрелых скальных грунтов, их расчетное сопротивление осевому сжатию следует определять, пользуясь результатами статических испытаний грунтов штампом. При отсутствии таких результатов допускается значение R принимать для слабовыветрелых и выветрелых скальных грунтов — по формуле (2), принимая значение R_с с понижающим коэффициентом, равным соответственно 0,6 и 0,3; для сильновыветрелых скальных грунтов — по формуле (1) и табл. 3 как для крупнообломочных грунтов.

2. При определении расчетного сопротивления оснований из нескальных грунтов по формуле (1) заглубление фундамента мелкого заложения или фундамента из опускного колодца следует принимать:

а) для промежуточных опор мостов — от поверхности грунта у опоры на уровне срезки в пределах контура фундамента, а в русле рек — от дна водотока у опоры после понижения его уровня на глубину общего и половину местного размыва грунта при расчетном расходе (см. пп. 1.25* — 1.30);

б) для обсыпных устоев — от естественной поверхности грунта с увеличением на половину высоты конуса насыпи у передней грани фундамента по оси моста;

в) для труб замкнутого контура — от естественной поверхности грунта с увеличением на половину минимальной высоты насыпи у рассматриваемого звена;

г) для труб незамкнутого контура — от низа лотка или обреза фундамента.

3. Расчетные сопротивления, вычисленные по формуле (1) для глин или суглинков в основаниях фундаментов мостов, расположенных в пределах постоянных водотоков, следует повышать на величину, равную 14,7d_w, кПа (1,5d_w, тс/м²), где d_w — глубина воды, м, от наинизшего уровня межени до уровня, принимаемого по п. 2а.

ПРИЛОЖЕНИЕ 25*

Обязательное

МЕТОДИКА ПРОВЕРКИ НЕСУЩЕЙ СПОСОБНОСТИ ПО ГРУНТУ ФУНДАМЕНТА ИЗ СВАЙ ИЛИ ОПУСКНОГО
КОЛОДЦА КАК УСЛОВНОГО ФУНДАМЕНТА
МЕЛКОГО ЗАЛОЖЕНИЯ

Условный фундамент следует принимать в форме прямоугольного параллелепипеда. Его размеры для свайного фундамента с заглубленным в грунт ростверком необходимо определять по черт. 1 и 2, с расположенным над грунтом ростверком — по черт. 3 и 4, для фундамента из опускного колодца — по черт. 5.

Черт. 1. Условный свайный фундамент с ростверком,
заглубленным в грунт при угле наклона свай менее j_m/4

Черт. 2. Условный свайный фундамент с ростверком,
заглубленным в грунт при угле наклона свай более j_m/4

Черт. 3. Условный свайный фундамент с ростверком,
расположенным над грунтом при угле наклона свай менее j_m/4

Черт. 4. Условный свайный фундамент с ростверком,
расположенным над грунтом при угле наклона свай более j_m/4

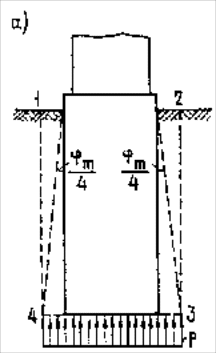

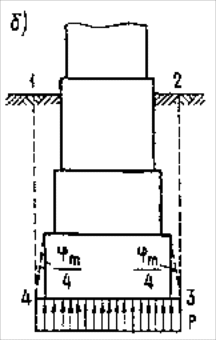

Черт. 5. Условный фундамент из опускного колодца

а — без уступов; б — с уступами

Приведенное на черт. 1—5 среднее значение расчетных углов трения грунтов j_m, прорезанных сваями, следует определять по формуле

, (1)

где j_i — расчетный угол внутреннего трения i-го слоя грунта, расположенного в пределах глубины погружения свай в грунт;

h_i — толщина этого слоя, м;

d — глубина погружения свай в грунт от подошвы ростверка или расчетной поверхности грунта, м, положение которой следует принимать согласно указаниям п. 7.10.

Несущую способность основания условного фундамента проверяют согласно п. 7.8*, при этом подлежащие проверке среднее р, кПа (тс/м²), и максимальное р_max, кПа (тс/м²), давления на грунт в сечении 3—4 по подошве условного фундамента (см. черт. 1—5) следует определять по формулам:

; (2)

, (3)

где N_c — нормальная составляющая давления условного фундамента на грунт основания, кН (тc), определяемая с учетом веса грунтового массива 1—2—3—4 вместе с заключенными в нем ростверком и сваями или опускным колодцем;

F_h, M_c — соответственно горизонтальная составляющая внешней нагрузки, кН (тc), и ее момент относительно главной оси горизонтального сечения условного фундамента в уровне расчетной поверхности грунта, кН×м (тc×м), принимаемой по указаниям п. 7.10;

d₁ — глубина заложения условного фундамента по отношению к расчетной поверхности грунта, м (см. черт. 1—5);

a_c, b_c — размеры в плане условного фундамента в направлении, параллельном плоскости действия нагрузки и перпендикулярном ей, м;

k — коэффициент пропорциональности, определяющий нарастание с глубиной коэффициента постели грунта, расположенного выше подошвы фундамента, и принимаемый по таблице;

c_b — коэффициент постели грунта в уровне подошвы условного фундамента, кН/м³ (тс/м³), определяемый по формулам:

при d₁ £ 10 м c_b = 10k, кН/м³ (тс/м³);

при d₁ > 10 м с_b = k_d1.

ПРИЛОЖЕНИЕ 26

Обязательное

МЕТОДИКА ПРОВЕРКИ НЕСУЩЕЙ СПОСОБНОСТИ
ПОДСТИЛАЮЩЕГО СЛОЯ ГРУНТА

Проверку несущей способности подстилающего слоя грунта следует производить исходя из условия

,

где р - среднее давление на грунт, действующее под подошвой условного фундамента мелкого заложения, кПа (тс/м²);

g - среднее (по слоям) значение расчетного удельного веса грунта, расположенного над кровлей проверяемого подстилающего слоя грунта; допускается принимать g = 19,62 кН/м³ (2 тс/м³);

d - заглубление подошвы фундамента мелкого заложения от расчетной поверхности грунта, м, принимаемое согласно обязательному приложению 24;

z_i - расстояние от подошвы фундамента до поверхности проверяемого подстилающего слоя грунта, м;

a — коэффициент, принимаемый по таблице;

R — расчетное сопротивление подстилающего грунта, кПа (тс/м²), определяемое по формуле (1) обязательного приложения 24 для глубины расположения кровли проверяемого слоя грунта;

g_n — коэффициент надежности по назначению сооружения, принимаемый равным 1,4.

Значение коэффициента a принимается по таблице в зависимости от отношения z_i/b для круглого и от отношений z_i/b и a/b для прямоугольного в плане фундаментов. Здесь а — большая сторона прямоугольного в плане фундамента, b — меньшая его сторона или диаметр круглого в плане фундамента.

Проверку несущей способности подстилающего слоя грунта под фундаментом из свай или из опускного колодца следует производить как под условным фундаментом размерами, принимаемыми согласно обязательному приложению 25*.

Окончание таблицы
