19.2. Перечень трубопроводов, подлежащих сдаче заказчику после окончания монтажа (ремонта) (пример).

19.3. Сведения о сварных соединениях и результатах их контроля.

19.4. Схема расположения сварных стыков трубопровода (пример).

19.5. Сводная таблица сварных стыков.

19.6. Сварочный формуляр фронтового экрана котла (пример).

19.7. Сведения о сварщиках.

19.8. Акт на проверку сварочно-технологических свойств электродов.

19.9. Акт на проверку соответствия присадочного материала марочному составу.

19.10. Акт на сварку контрольного стыка.

19.11. Акт на вырезку производственных сварных стыков.

19.12. Акт на проверку визуальным контролем и измерением размеров шва сварных стыков.

19.13. Наряд-заказ на испытание образцов сварных стыков.

19.14. Протокол механических испытаний образцов сварных соединений.

19.15. Протокол металлографических исследований образцов сварных соединений.

19.16. Заключение по ультразвуковому контролю качества сварных соединений.

19.17. Заключение по радиографированию сварных соединений.

19.18. Протокол стилоскопирования деталей и металла шва.

19.19. Протокол измерения твердости металла шва.

19.20. Журнал термообработки сварных стыков.

19.21. Акт на проверку сварных соединений путем прогонки металлического шара.

Приложение 19.1

Содержание протокола заседания аттестационной комиссии

по производственной аттестации технологии сварки

Наименование предприятия-изготовителя (завода, монтажной, ремонтной организации) и адрес.

Дата проведения аттестации.

1. Причина проведения производственной аттестации технологии сварки (в соответствии с п.3.5.7 РД).

2. Характеристика аттестуемых производственных сварных соединений.

2.1. Наименование изделия и их шифр.

2.2. Перечень аттестуемых групп однотипных сварных соединений с указанием для каждой группы:

1) названия и номера чертежа изделия;

2) марки стали и размеров труб (диаметра и толщины стенки);

3) наименования и шифра производственно-технологической документации (ПТД), по которой выполняются аттестуемые сварные соединения.

3. Характеристики контрольных сварных соединений.

3.1. Чертежи или эскизы контрольных сварных соединений для каждой аттестуемой группы однотипных производственных сварных соединений (дается в виде приложения к протоколу).

3.2. Наименование и шифр ПТД, по которой выполнялось каждое контрольное сварное соединение.

3.3 Способ сварки.

3.4. Положение стыка при сварке (вертикальный неповоротный стык, вертикальный поворотный, горизонтальный).

3.5. Схемы вырезки образцов из контрольных сварных соединений с указанием назначения и типов образцов со ссылкой на соответствующие стандарты или с эскизами образцов со всеми необходимыми размерами (дается в виде приложения к протоколу).

3.6. Перечень ПТД, по которой проводилась проверка контрольных сварных соединений и образцов, вырезанных из этих соединений.

4. Результаты проверки контрольных сварных соединений и образцов, вырезанных из этих соединений (приводятся результаты всех испытаний, предусмотренных программой аттестации, и дается оценка каждого испытания в соответствии с нормами РД 34 15.027-93).

5. Общая оценка результатов аттестации технологии сварки.

6. Перечень мероприятий, вытекающих из результатов контроля (при его неудовлетворительных результатах), и результаты повторных испытаний.

7. Общая характеристика качества производственных сварных соединений, выполняемых по аттестуемой технологии (в случае, если эта технология ранее применялась на данном предприятии).

8. Протокол подписывают председатель и члены аттестационной комиссии с указанием их фамилий и должностей; проставляется дата составления протокола и ставится печать предприятия.

Приложение 19.2

Электростанция ____________________________________________________________

Энергоблок (котел, турбина) N ________________________________________________

Монтажная (ремонтная) организация __________________________________________

Перечень трубопроводов, подлежащих сдаче заказчику

после окончания монтажа (ремонта) (пример)

Согласовано Утверждаю

________________________ ____________________________

Главный инженер ТЭС Главный инженер монтажного (ремонтного) участка

_______________ (фамилия, инициалы) _________________ (фамилия, инициалы)

(подпись) (подпись)

" __ " __________ 19 _______ г. " __ " __________ 19 _______ г.

Приложение 19.3

Электростанция _______________________

Энергоблок (котел, турбина) N ____________________________________

Монтирующая (ремонтная) организация __________________________________

Сведения о сварных соединениях и результатах их контроля

Главный инженер монтажного (ремонтного) участка __________ (фамилия, инициалы)

(подпись)

Руководитель сварочных работ _________________ (фамилия, инициалы)

(подпись)

Приложение 19.4

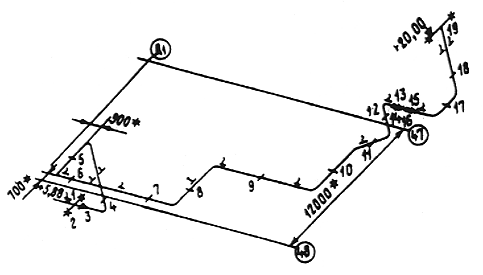

Схема расположения сварных стыков трубопроводов (пример)

Схема N ____________

Параметры среды: Р =16,1 МПа (161 кгс/см ), Т = 345°С

Трубы диаметром ______________ мм, толщиной стенки _______________________ мм

Сталь марки _______

Схема выполнена на основании _______________________________________________

(номер чертежа и наименование

__________________________________________________________________________

проектной организации)

Приложение 19.5

Характеристики
