но должен быть не менее 0,1 сx.
Примечание. Коэффициент аэродинамической силы, направленной перпендикулярно скорости ветра, определяется по формуле
(16)
8. Краны внутри ограждения
8.1. Для кранов, установленных в сплошных ограждениях (корпуса градирен и пр.) учитывается верхняя часть затененной конструкции высотой h = 0,5s (см. черт. 5)
Черт. 5
ПРИЛОЖЕНИЕ 2
Рекомендуемое
Расчетная площадь груза АГ в зависимости от его номинальной массы т
| т, т | АГ, м2 | т, т | АГ, м2 |
| 0,05 | 0,5 | 4,0 | 6,3 |
| 0,10 | 0,8 | 5,0 | 7,1 |
| 0,20 | 1,0 | 6,3 | 8,0 |
| 0,25 | 1,4 | 8,0 | 9,0 |
| 0,32 | 1,6 | 10,0 | 10,0 |
| 0,40 | 1,8 | 12,5 | 12,0 |
| 0,50 | 2,0 | 16,0 | 14,0 |
| 0,63 | 2,2 | 20,0 | 16,0 |
| 0,80 | 2,5 | 25,0 | 18,0 |
| 1,00 | 2,8 | 32,0 | 20,0 |
| 1,25 | 3,2 | 40,0 | 22,0 |
| 1,60 | 3,6 | 50,0 | 25,0 |
| 2,00 | 4,0 | 63,0 | 28,0 |
| 2,50 | 5,0 | 80,0 | 32,0 |
| 3,20 | 5,6 | 100,0 | 36,0 |
Примечание. Ветровую нагрузку на груз принимают не менее 500 Н.
ПРИЛОЖЕНИЕ 3
Рекомендуемое

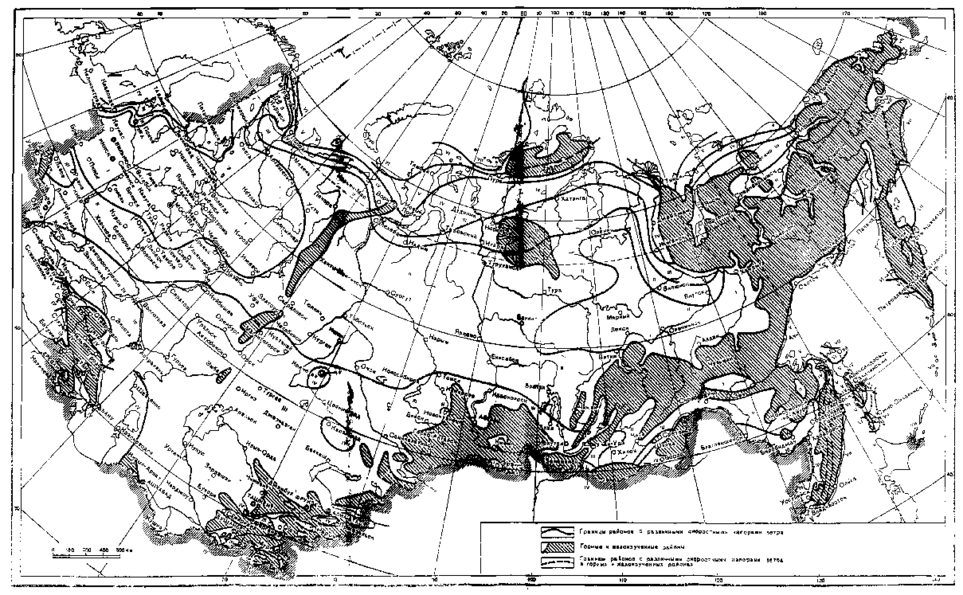

КАРТА РАЙОНИРОВАНИЯ СССР В ЗАВИСИМОСТИ ОТ динамического ВЕТРА
