1.3. Для стержня с круглым переменным сечением значение диаметра d заменяется на его среднее значение по формуле

(2)

где d₁ d₂ - диаметры концов стержня.

1.4. Некруглый (эллиптический, овальный и т.п.) цилиндрический стержень рассматривается как круглый, причем за величину d принимают поперечный размер стержня в плоскости, перпендикулярной направлению скорости ветра.

1.5. Для стержня прокатного или комбинированного профиля коэффициенты с_п и с_t аэродинамических сил, нормальных к граням стержня, при различных направлениях скорости ветра в плоскости, перпендикулярной продольной оси стержня, определяются по табл. 2.

1.6. Для стержня прокатного или комбинированного профиля расчетная площадь определяется по формуле

A = lj, (3)

где l - длина стержня;

j - расчетный поперечный размер стержня.

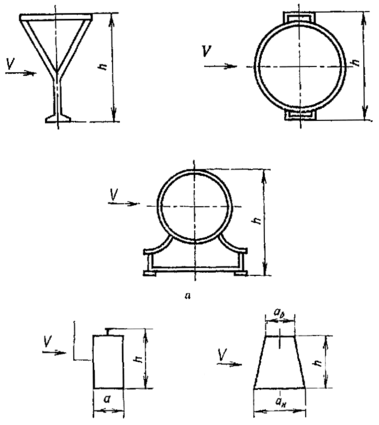

1.7. Для балок и стержней сложного составного поперечного сечения (кроме приведенных в табл. 2), составленных из труб с прокатными профилями и пр. (см. черт. 2а) принимают значение коэффициента лобового сопротивления с_x = 1,4.

б

Черт. 2

Таблица 2

Направление скорости ветра	Поперечное сечение стержня
a	cn	ct	cn	ct	cn	ct	cn	ct
0°	1,9	0,95	1,8	1,8	1,75	0,10	1,60	0
45°	1,8	0,80	2,1	1,8	0,85	0,85	1,50	-0,10
90°	2,0	1,70	-1,9	-1,0	0,10	1,75	-0,95	0,70
135°	-1,8	-0,10	-2,0	0,3	-0,75	0,75	-0,50	1,05
180°	-2,0	0,10	-1,4	-1,4	-1,75	-0,10	-1,50	0

Продолжение табл. 2

Направление скорости ветра	Поперечное сечение стержня
a	cn	ct	cn	ct	cn	ct	cn	ct
0°	2,0	0	2,05	0	1,4	0	2,05	0
45°	1,2	0,90	1,85	0,6	1,2	1,6	1,95	0,6
90°	-1,6	2,15	0	0,6	0	2,2	0,50	0,9
135°	-1,1	2,40	-1,60	0,4
180°	-1,7	0	-1,80	0

Продолжение табл. 2

Направление скорости ветра	Поперечное сечение стержня
a	cn	ct	cn	ct	cn	ct	cn	ct
0°	1,6	0	2,0	0	2,1	0	2,0	0
45°	1,5	1,5	1,8	0,1	1,4	0,70	1,55	1,55
90°	0	1,9	0	0,1	0	0,75	0	2,0

2. Канаты и кабели

2.1. Для каната или кабеля расчетную площадь определяют то формуле (1), причем за величину l принимают их длину; коэффициент лобового сопротивления принимают c_x = 1,2.

3. Фермы

3.1. Плоские фермы

3.1.1. За расчетную площадь А плоской фермы принимают теневую площадь - площадь проекций всех элементов фермы на ее плоскость.

3.1.2. Коэффициент лобового сопротивления c_x при направлении скорости ветра, перпендикулярном к плоскости фермы, в зависимости от коэффициента заполнения фермы j, определяется по табл. 3.

Таблица 3

j	cx в зависимости от элементов, образующих фермы
	Стержни круглого сечения	Стержни некруглого сечения
0,1	1,2	1,9
0,2	1,2	1,8
0,3	1,2	1,7
0,4	1,1	1,7
0,5	1,1	1,6

3.1.2.1. Коэффициент заполнения фермы j определяется по формуле

(4)

где A_н - площадь, ограниченная наружным контуром фермы.

3.1.3. Коэффициент лобового сопротивления плоской комбинированной фермы, составленной из стержней круглого и некруглого сечения, допускается определять по формуле

(5)

где c_x1, c_x2 - коэффициенты лобового сопротивления условных ферм, имеющих одинаковые геометрические размеры с рассматриваемой, но составленных соответственно из стержней только некруглого или круглого сечения;

А₁, А₂ - суммарные расчетные (теневые) площади стержней соответственно некруглого и круглого сечения.

3.2. Пространственные фермы

3.2.1. За расчетную площадь А пространственной фермы принимают расчетную (теневую) площадь наветренной грани фермы.

3.2.2. Коэффициент лобового сопротивления c_x пространственной фермы из стержней некруглого сечения при направлении скорости ветра, перпендикулярном продольной оси фермы, определяется по табл. 4 с учетом коэффициента заполнения j_b, грани с шириной b.

Таблица 4

Поперечное сечение фермы		cx при jb:
		0,1	0,2	0,3	0,4	0,5
	а/b:
	2,00	3,56	3,32	3,08	2,85	2,62
	1,50	3,55	3,24	2,96	2,71	2,49
	1,00	3,53	3,13	2,78	2,47	2,24
	0,67	3,50	3,05	2,54	2,24	2,00
	0,50	3,45	2,84	2,34	2,02	1,80
	d:
	30°	2,37	2,11	1,85	1,60	1,35
	60	2,65	2,49	2,33	2,21	2,10
	90	2,93	2,87	2,80	2,80	2,80
	d: 30-90°	2,65	2,49	2,33	2,21	2,10

3.2.3. Коэффициент лобового сопротивления пространственной фермы, составленной из стержней круглого сечения при направлении скорости ветра, перпендикулярном к продольной оси фермы, определяется по формуле

(6)

где т - поправочный коэффициент; для ферм треугольного сечения с углом d = 30° при набегании ветра на основание или боковую сторону сечения следует принимать m = 1, а для всех других случаев определять по табл. 5;

c_x - принимают по табл. 6, в зависимости от коэффициента заполнения j_b грани с шириной b.
