14

ГОСТ Р 21.1703-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Система проектной документации для строительства

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ ПРОВОДНЫХ СРЕДСТВ СВЯЗИ

ГОССТРОЙ РОССИИ

МОСКВА

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом ГИПРОСВЯЗЬ и Государственным предприятием - Центр методологии нормирования и стандартизации в строительстве (ГП ЦНС) Госстроя России

ВНЕСЕН Управлением научно-технической политики и проектно-изыскательских работ Госстроя России и Научно-техническим управлением Минсвязи России

2 ВВЕДЕН В ДЕЙСТВИЕ в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 24.08.00 № 83

3 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

1 область применения 2 2 нормативные ссылки 2 3 общие положения 3 4 общие данные по рабочим чертежам 3 5 правила выполнения рабочих чертежей линейных сооружений связи 4 6 правила выполнения рабочих чертежей станционных сооружений связи 10 7 правила выполнения рабочих чертежей сетей связи различного назначения 13 8 правила выполнения спецификации оборудования, изделий и материалов 13 Приложение а (рекомендуемое) Марки основных комплектов рабочих чертежей проводных средств связи (псс) 14 Приложение б (рекомендуемое) Состав рабочих чертежей проводных средств связи 15 Приложение в (справочное) Пример выполнения ситуационного плана трассы кабельной линии передачи на загородном участке 18 Приложение г (справочное) Пример выполнения ситуационного плана трассы кабельной линии передачи на городском участке 19 Приложение д (справочное) Пример выполнения плана трассы кабельной линии передачи на загородном участке 20 Приложение е (справочное) Примеры выполнения плана и продольного профиля кабельной канализации 22 Приложение ж (справочное) Пример выполнения плана и продольного профиля кабельного перехода через автодорогу 23 Приложение и (справочное) Пример выполнения плана и продольного профиля кабельного перехода через несудоходную реку 24 Приложение к (справочное) Пример выполнения плана трасс кабелей и заземляющего устройства на площадке нрп 25 Приложение л (справочное) Пример выполнения схемы расположения кабелей связи в коллекторе 26 Приложение м (справочное) Пример выполнения схемы расположения кабелей связи в кабельной канализации 27 Приложение н (справочное) Пример выполнения схемы расположения магистральных участков абонентской сети атс 28 Приложение п (справочное) Пример выполнения схемы расположения распределительных участков абонентской сети 29 Приложение р (справочное) Пример выполнения схемы расположения распределительной сети в здании 30 Приложение с (справочное) Пример выполнения схемы организации связи в лац 31 Приложение т (справочное) Пример выполнения схемы прохождения трактов и каналов в лац 32 Приложение у (справочное) Пример выполнения плана расположения оборудования лац на 3 этаже 34 Приложение ф (справочное) Пример выполнения таблицы кабельных соединений линейной проводки телеграфной станции 36 Приложение x (справочное) Пример выполнения структурной схемы электронной атс с функциями усс и увс 37 Приложение ц (справочное) Примеры выполнения схем подключения 39 Приложение ш (справочное) Пример выполнения схемы размещения комплектов на стойке ску-01 41 Приложение щ (справочное) Пример выполнения схемы кроссировочных соединений для атс (фрагмент) 42 Приложение э (справочное) Пример выполнения таблицы кроссировочных соединений для атс 42 Приложение ю (справочное) Пример выполнения плана каналов скрытой проводки и абонентских устройств 43

ГОСТ Р 21.1703-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Система проектной документации для строительства

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ ПРОВОДНЫХ СРЕДСТВ СВЯЗИ

System of design documents for construction

RULES OF EXECUTING OF WORKING DOCUMENTS FOR WIRE COMMUNICATION SYSTEMS

Дата введения 01-11-2000

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает состав и правила оформления рабочей документации проводных средств связи для объектов строительства различного назначения и распространяется на проектирование объектов проводной связи.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.301-68 ЕСКД. Форматы

ГОСТ 2.303-68 ЕСКД. Линии

ГОСТ 2.701-84 ЕСКД. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ 21.101-97 СПДС. Основные требования к проектной и рабочей документации

ГОСТ 21.110-95 СПДС. Правила выполнения спецификации оборудования, изделий и материалов

ГОСТ 21.114-95 СПДС. Правила выполнения эскизных чертежей общих видов нетиповых изделий

ГОСТ 21.302-96 СПДС. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.406-88 СПДС. Проводные средства связи. Обозначения условные графические на схемах и планах

3 ОБЩИЕ ПОЛОЖЕНИЯ

3.1 Рабочую документацию проводных средств связи выполняют в соответствии с требованиями настоящего стандарта, других стандартов Системы проектной документации для строительства (СПДС) и Единой системы конструкторской документации (ЕСКД).

3.2 В состав рабочей документации проводных средств связи (ПСС), в общем случае, включают:

- рабочие чертежи, предназначенные для производства строительных и монтажных работ (основные комплекты рабочих чертежей ПСС, перечень и марки которых приведены в приложении А);

- спецификацию оборудования, изделий и материалов по ГОСТ 21.110;

- эскизные чертежи общих видов нетиповых изделий и устройств по ГОСТ 21.114;

- сметная документация.

3.3 Состав рабочих чертежей ПСС приведен в приложении Б.

3.4 При малом количестве рабочих чертежей различных марок и выполнении строительно-монтажных работ одной организацией допускается объединять чертежи в один основной комплект с присвоением ему марки, соответствующей преобладающим рабочим чертежам комплекта.

3.5 Для объектов связи, в которых применены принципиально новые технические средства связи или импортное оборудование, состав рабочих чертежей может уточняться по согласованию с заказчиком и строительно-монтажными организациями.

3.6 Условные обозначения и сокращения, применяемые на рабочих чертежах, должны соответствовать ГОСТ 21.406, ГОСТ 21.302, типы линий - ГОСТ 2.303, форматы - ГОСТ 2.301.

3.7 Длину линейных сооружений связи и размеры на изображениях указывают в метрах с точностью до одного знака после запятой, глубину заложения колодцев, труб, кабелей и другие отметки уровней - в метрах с точностью до двух знаков после запятой.

Размеры и привязки в зданиях и сооружениях указывают в миллиметрах, отметки - в метрах с точностью до третьего знака после запятой.

На ситуационных планах трассы линии связи размеры указывают в километрах с точностью до одного знака после запятой.

4 ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ

Общие данные по рабочим чертежам выполняют по ГОСТ 21.101. В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.101, приводят:

- указания об обеспечении безопасности при производстве работ по прокладке кабелей на пересечениях или при параллельной прокладке с другими подземными коммуникациями (трубопроводами высокого давления, электросиловыми кабелями и т.п.);

- указания о необходимости вызова владельцев сооружений, в зоне которых осуществляют производство работ;

- указания о глубине прокладки кабеля;

- сведения о согласованиях с заинтересованными организациями.

5 ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЛИНЕЙНЫХ СООРУЖЕНИЙ СВЯЗИ

Ситуационный план трассы линии передачи

5.1 Ситуационный план трассы линии передачи на загородном участке выполняют на карте в масштабе 1:50 000 или 1:100 000.

На плане показывают:

- кабельную или воздушную линию передачи;

- границы и наименования административных делений территории, по которой проходят линии передачи;

- пересечения с реками, магистральными продуктопроводами, водоводами, силовыми кабелями, магистральными кабельными линиями передачи, железными дорогами, ЛЭП напряжением 35 кВ и выше:

- ЛЭП напряжением 35 кВ и выше - для кабельной линии передачи, ЛЭП 10 кВ и выше - для воздушной линии передачи (при их сближении с линией передачи);

- электрифицированные железные дороги переменного тока (при их сближении с линией передачи);

- тип кабеля.

Пример выполнения ситуационного плана трассы кабельной линии передачи на загородном участке приведен в приложении В.

5.2 Ситуационный план трассы линии передачи на городском участке выполняют на карте в масштабе 1:10000 или 1:5000. На плане показывают:

- существующую и проектируемую кабельную канализацию, ее емкость и номера кабельных колодцев;

- трассу прокладки проектируемого кабеля связи (в канализации и грунте);

- длину участков трассы;

- тип кабеля.

Пример выполнения ситуационного плана трассы кабельной линии передачи на городском участке приведен в приложении Г.

План трассы кабельной линии передачи на загородном участке

5.3 План трассы кабельной линии передачи выполняют на инженерно-топографическом плане в масштабе 1:2000 (при прохождении трассы через сельские населенные пункты- в масштабе 1:1000).

На плане показывают:

- трассу прокладки кабеля связи и троса (для защиты кабеля от ударов молнии) с размерами до постоянных местных ориентиров и указанием пикетажа;

- марки кабеля и троса;

- пикеты;

- наименования землевладельцев и землепользователей и границы их территорий;

- профили переходов через второстепенные автомобильные дороги, овраги, каналы, ручьи, трубопроводы и другие преграды при выполнении работ открытым способом с указанием глубины заложения кабеля;

- необслуживаемые регенерационные (усилительные) пункты (НРП, НУП) с указанием их номеров;

- предупреждающие надписи об осторожности проведения работ на пересечениях кабеля связи с подземными коммуникациями (при необходимости).

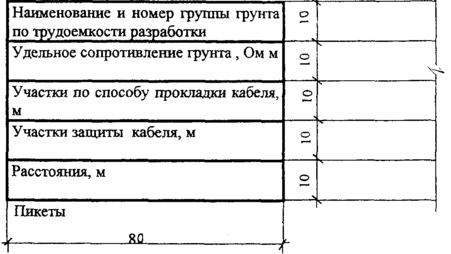

5.4 Под планом трассы кабельной линии передачи приводят таблицу основных данных для прокладки кабеля по форме 1.

Форма 1

Пример выполнения плана трассы кабельной линии передачи на загородном участке приведен в приложении Д.

План трассы воздушной линии передачи

5.5 План трассы воздушной линии передачи выполняют на инженерно-топографическом плане в масштабе 1:10 000 (при прохождении трассы через населенные пункты - в масштабах 1:500 - 1:5 000).

На плане показывают:

- трассу воздушной линии передачи с размерами до постоянных местных ориентиров, марки подвешиваемых проводов, кабеля и троса:

- опоры, их высоту и профиль;

- пикеты.

План кабельной канализации на городском участке

5.6 План кабельной канализации или кабелей связи (в грунте) выполняют на инженерно-топографическом плане в масштабе 1:500. В населенных пунктах без подземных коммуникаций допускается применять масштаб 1:1000.

На плане показывают:

- трассу проектируемой кабельной канализации (кабелей), проектируемые наземные и подземные линейно-кабельные сооружения связи с указанием размеров до постоянных местных ориентиров;

- участок, подлежащий шурфованию (при отсутствии сведений о величине заглубления подземных коммуникаций);

- разрез траншеи (выполняют при отсутствии продольного профиля) с указанием глубины заложения кабельной канализации (для нетиповых блоков при прокладке труб или при прокладке бронированных кабелей);

- количество каналов (емкость блока) кабельной канализации;
