1 В таблице приняты следующие условные обозначения:

- чертеж, наличие которого обязательно в составе основного комплекта рабочих чертежей

0 - чертеж, необходимость выполнения которого определяют в зависимости от характера сооружения и местных условий.

2 Рабочие чертежи переходов через судоходные реки и водохранилища, строительство которых осуществляют специализированные подводно-технические (водолазные) организации с применением средств гидромеханизации и водолазного труда, оформляют отдельными основными комплектами рабочих чертежей.

ПРИЛОЖЕНИЕ В
(справочное)

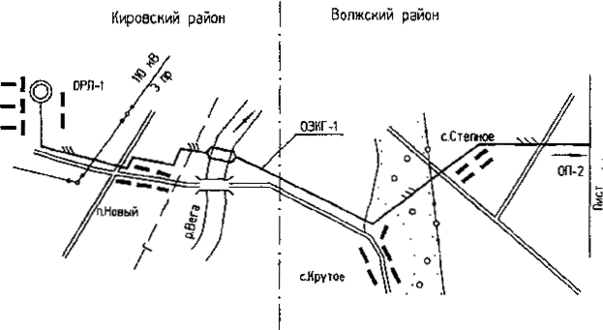

Пример выполнения ситуационного плана трассы кабельной линии передачи на загородном участке

Саратовская область

ПРИЛОЖЕНИЕ Г
(справочное)

Пример выполнения ситуационного плана трассы кабельной линии передачи на городском участке

ПРИЛОЖЕНИЕ Д
(справочное)

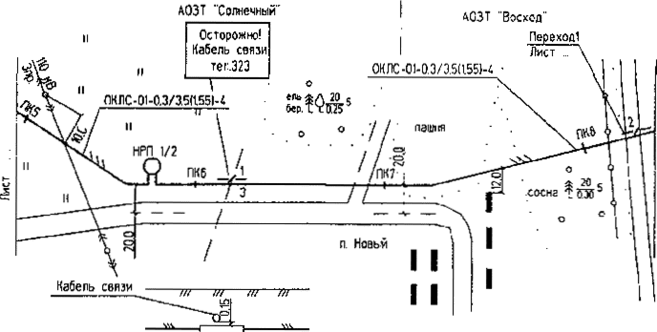

Пример выполнения плана трассы кабельной линии передачи на загородном участке

ПРИЛОЖЕНИЕ Е
(справочное)

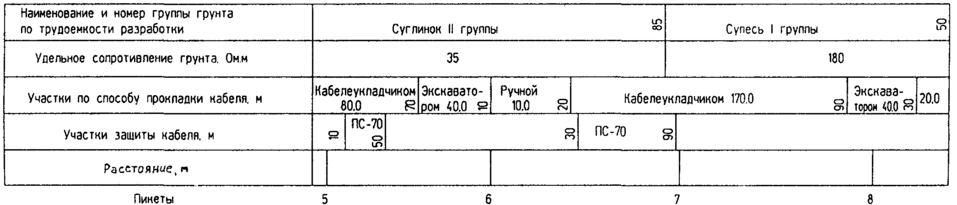

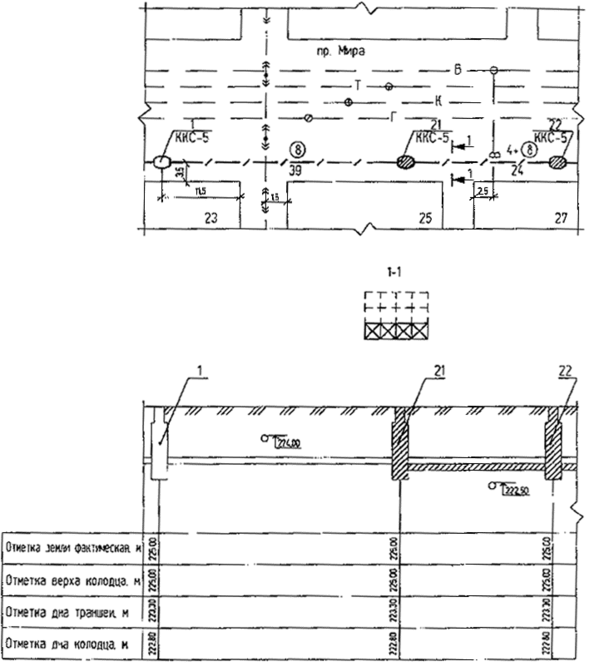

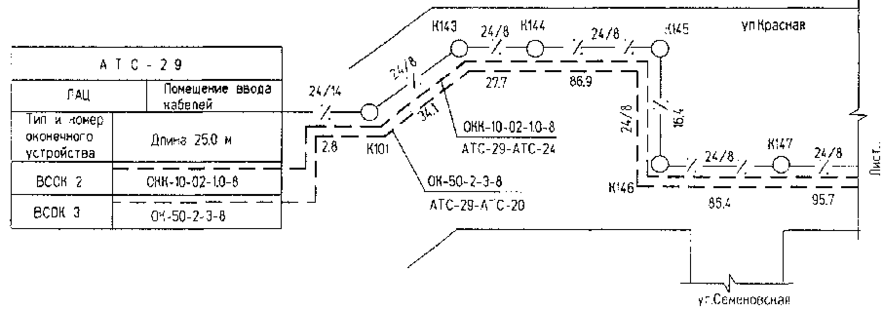

Примеры выполнения плана и продольного профиля кабельной канализации

ПРИЛОЖЕНИЕ Ж
(справочное)

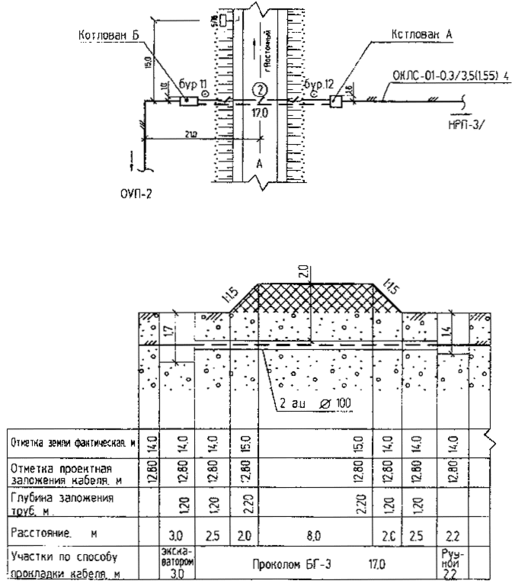

Пример выполнения плана и продольного профиля кабельного перехода через автодорогу

ПРИЛОЖЕНИЕ И
(справочное)

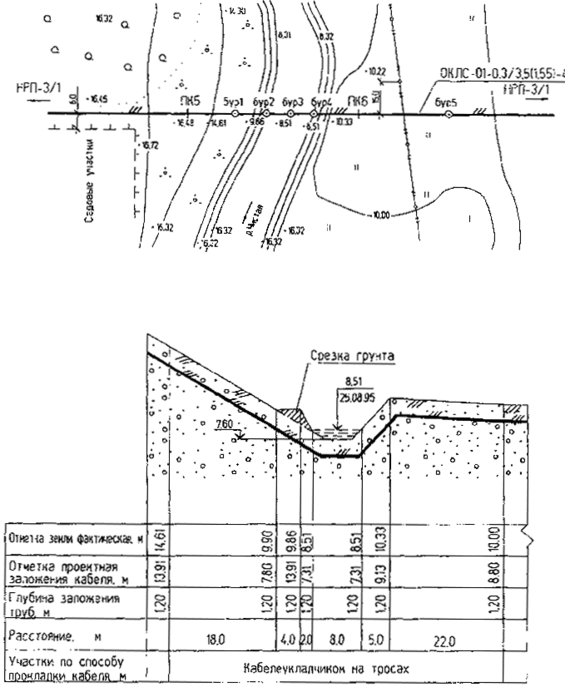

Пример выполнения плана и продольного профиля кабельного перехода через несудоходную реку

ПРИЛОЖЕНИЕ К
(справочное)

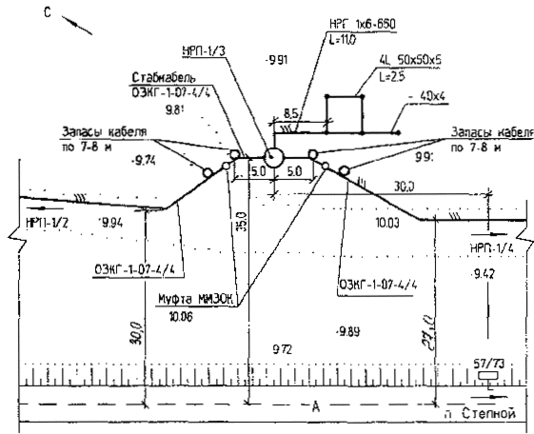

Пример выполнения плана трасс кабелей и заземляющего устройства на площадке НРП

ПРИЛОЖЕНИЕ Л
(справочное)

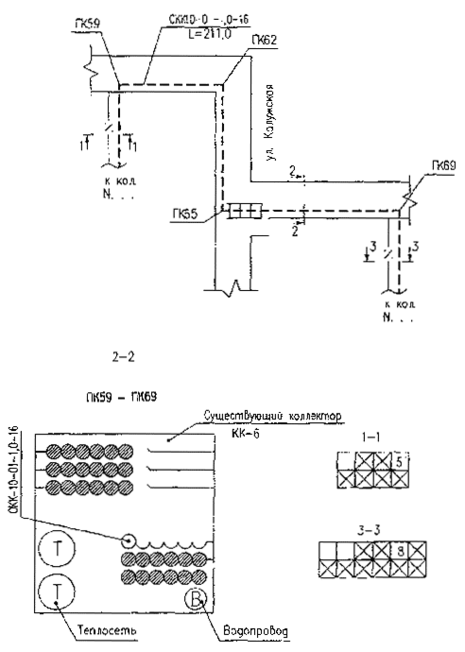

Пример выполнения схемы расположения кабелей связи в коллекторе

ПРИЛОЖЕНИЕ М
(справочное)

Пример выполнения схемы расположения кабелей связи в кабельной канализации

ПРИЛОЖЕНИЕ Н
(справочное)

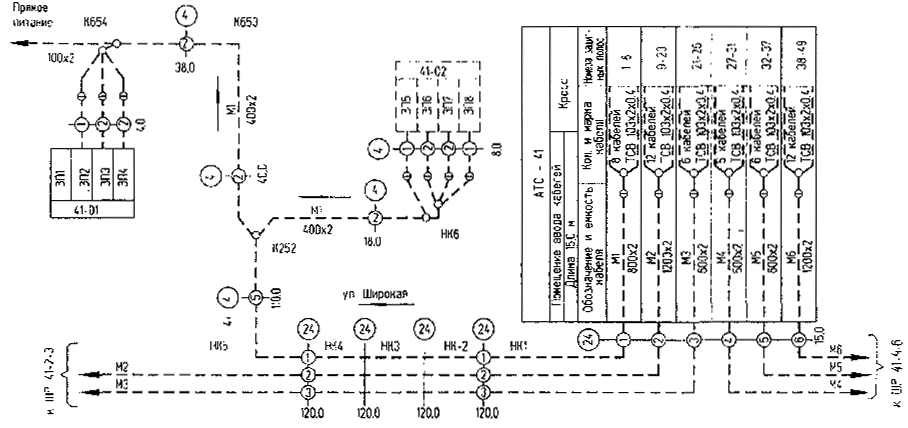

Пример выполнения схемы расположения магистральных участков абонентской сети АТС

1 Проложить кабель типа ТППэп с диаметром жил 0,32 мм указанных емкостей.

ПРИЛОЖЕНИЕ П
(справочное)

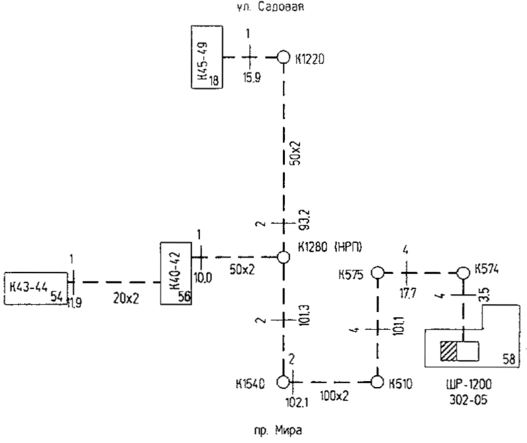

Пример выполнения схемы расположения распределительных участков абонентской сети

1 Проложить кабель типа ТППэп с диаметром жил 0,32 мм указанных емкостей.

ПРИЛОЖЕНИЕ Р
(справочное)

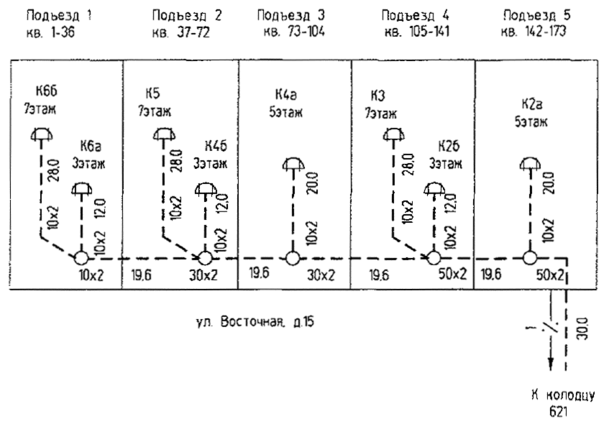

Пример выполнения схемы расположения распределительной сети в здании

1 Проложить кабель типа ТППг с диаметром жил 0,32 мм указанных емкостей

ПРИЛОЖЕНИЕ С
(справочное)

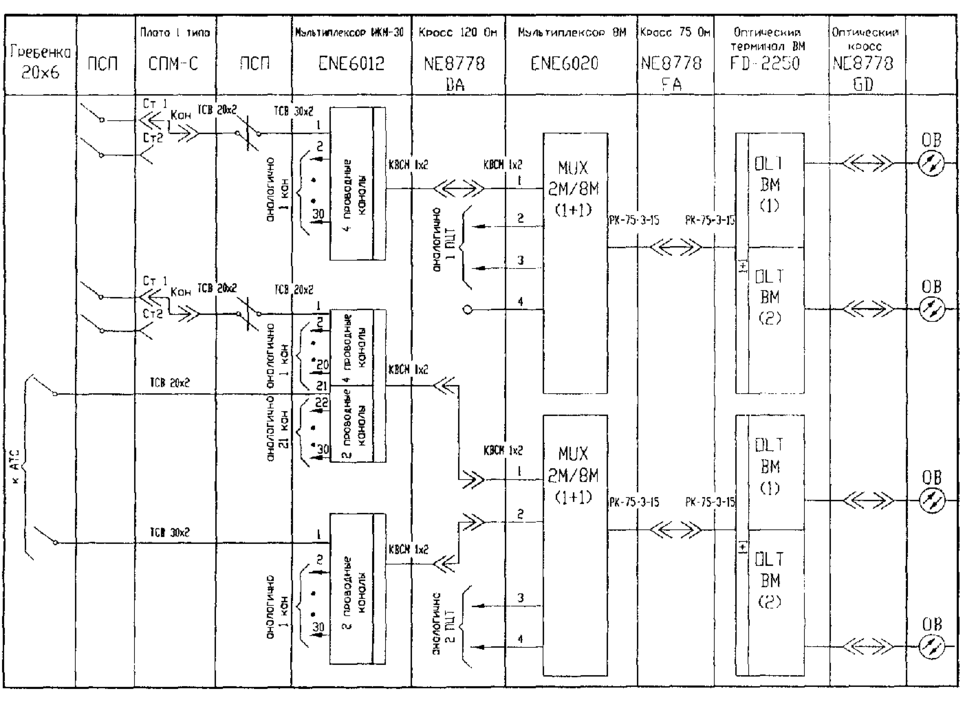

Пример выполнения схемы организации связи в ЛАЦ

ПРИЛОЖЕНИЕ Т
(справочное)

Пример выполнения схемы прохождения трактов и каналов в ЛАЦ

ПРИЛОЖЕНИЕ У
(справочное)

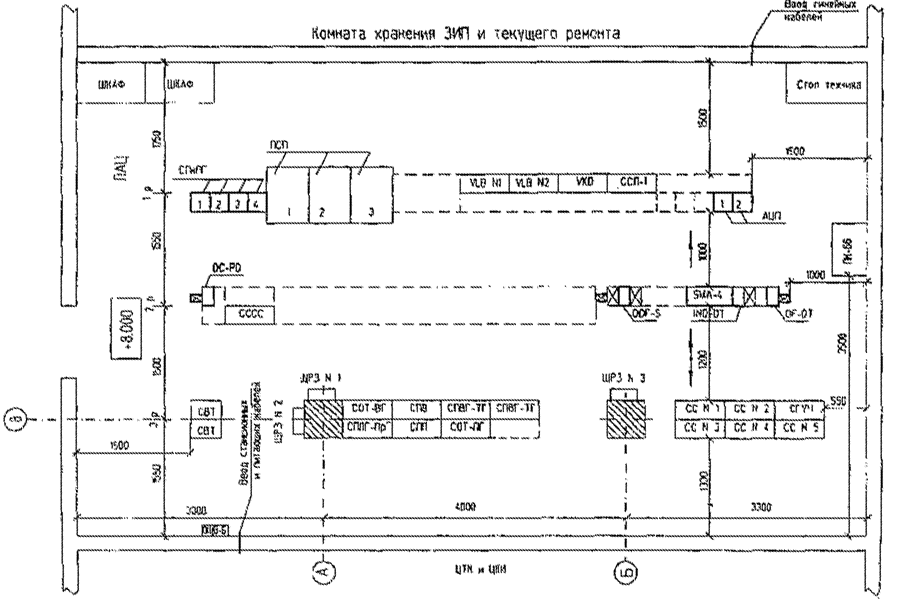

Пример выполнения плана расположения оборудования ЛАЦ на 3 этаже

ПРИЛОЖЕНИЕ Ф
(справочное)

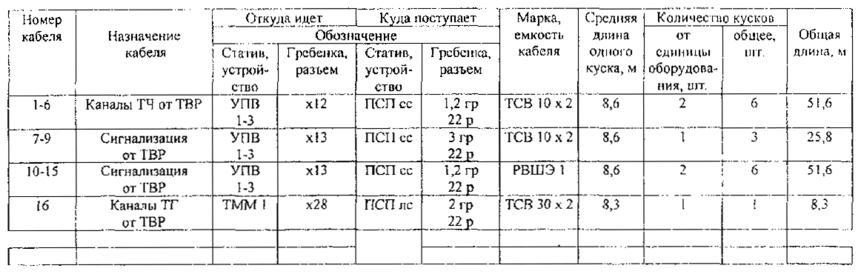

Пример выполнения таблицы кабельных соединений линейной проводки телеграфной станции

ПРИЛОЖЕНИЕ X
(справочное)

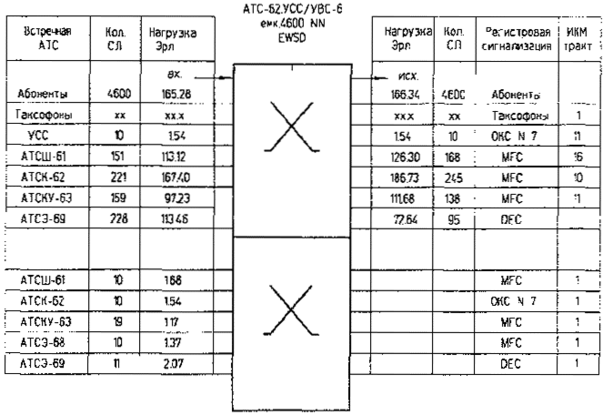

Пример выполнения структурной схемы электронной АТС с функциями УСС и УВС

Примечание - ОКСN - общеканальная сигнализация N 7

MFC - многочастотная сигнализация "импортный челнок"

DEC - декадная сигнализация

ПРИЛОЖЕНИЕ Ц
(справочное)

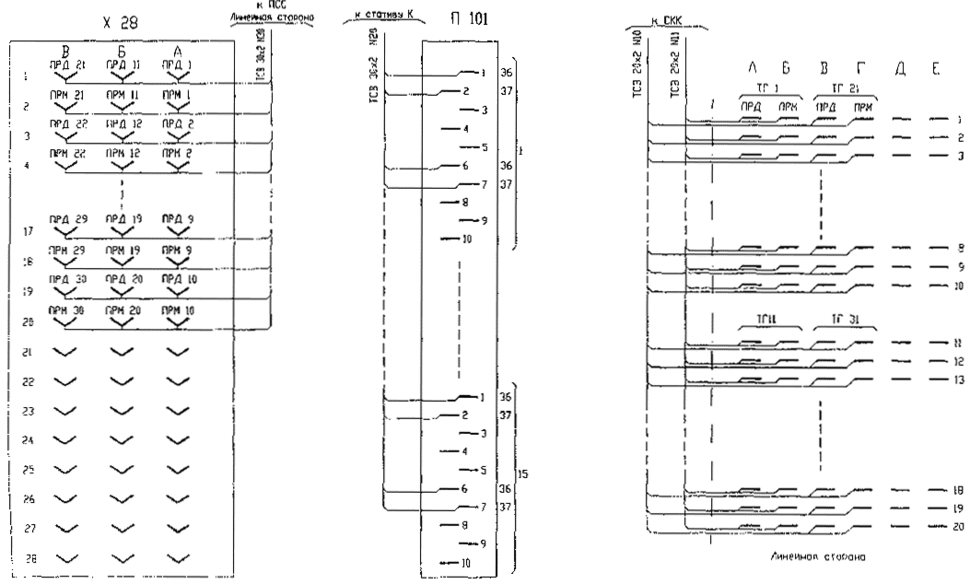

Примеры выполнения схем подключения

ПРИЛОЖЕНИЕ Ш
(справочное)

Пример выполнения схемы размещения комплектов на стойке СКУ-01

Номер рабочего места	СКУ-01 № 1
1	R-712
2	ОЛТ-020 (КЛТ-220 № 1, 2)
3	ОВГ-25
4	УСО-01
5
6
7
8
9
10
11

Номер рабочего места	СКУ-01 № 2
1	ОПМ-14№ 1
2	ОПМ-14 № 2
3	ОПМ-14 № 3
4	ОПМ-14 № 4
5	ОКС-01 № 5(ОИ) (2 Мбит/с)
6	ОПМ-14 № 5
7	ОПМ-14 № 6
8	ОПМ-14 № 7
9	ОПМ-14 № 11
10
11

Приложение Щ
(справочное)

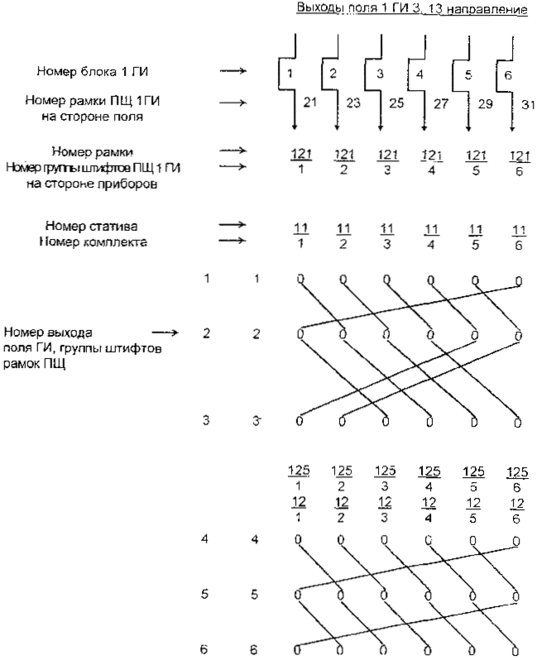

Пример выполнения схемы кроссировочных соединений для АТС (фрагмент)

Приложение Э
(справочное)

Пример выполнения таблицы кроссировочных соединений для АТС

Номер стойки, системы, канала	Номер рамки и группы штифтов
	ПЩ ЛАЦ на стороне		ПЩ1 ГИ
	поля	приборов	приборов
1/1/1	121/1	151/1	141/1
1/1/2	121/2	151/2	141/2
1/1/3	121/3	151/3	141/3
1/1/4	121/4	151/4	141/4
1/1/5	121/5	151/5	141/5
1/1/6	121/6	151/6	141/6
1/1/7	121/7	151/7	141/7
1/1/8	121/8	151/8	141/8
1/1/9	121/9	151/9	141/9
1/1/10	121/10	151/10	141/10
1/1/11	121/11	151/11	141/11
1/1/12	121/12	151/12	141/12
1/1/13	121/13	151/13	141/13
1/1/14	121/14	151/14	141/14
1/1/15	121/15	151/15	141/15
1/1/16	121/16	151/16	141/16
1/1/17	121/17	151/17	141/17
1/1/18	121/18	151/18	141/18
1/1/19	121/19	151/19	141/19
1/1/20	121/20	151/20	141/20

ПРИЛОЖЕНИЕ Ю
(справочное)

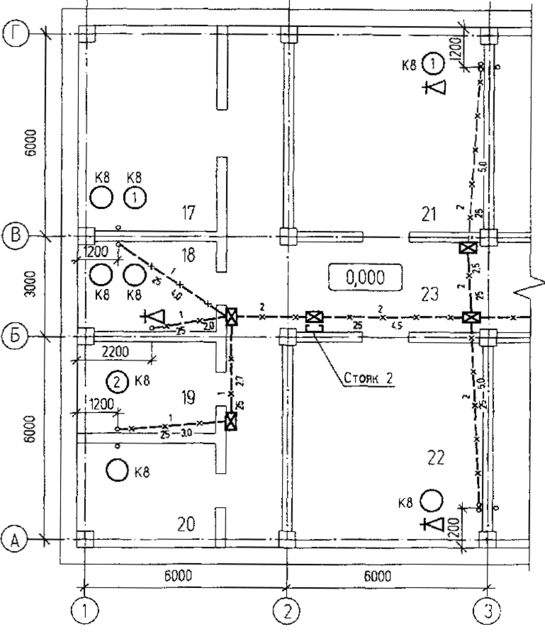

Пример выполнения плана каналов скрытой проводки и абонентских устройств

1 Розетки установить у выводов труб на высоте 0,15 м от ур. пола

2 У изображения телефонных аппаратов указаны номера коробок и боксов, к которым они должны быть подключены

Ключевые слова: проводные средства связи, рабочие чертежи, линейные сооружения, станционные сооружения, проводные средства связи в зданиях, ситуационный план, план, продольный профиль, поперечный профиль.
