Добро пожаловать в мир Pc-Lab2000

Это программное обеспечение может использоваться как введение в огромный мир измерения, используя продукты Velleman.

Аппаратные средства не обязательны, чтобы оценить программное обеспечение в режиме Demo.

Это программное обеспечение может использоваться с приборами измерения Velleman:

PCS500: Двойной цифровой запоминающий осциллограф канала, спектр анализатор и переходное устройство записи.

PCS100 / K8031: Одинарный цифровой запоминающий осциллограф канала, спектр анализатор и переходное устройство записи.

PCG10 / генератор функции K8016 Pc.

PCS1 0 / K8047 4 устройства записи канала / регистратор.

Дополнительная особенность:

Используя осциллограф и генератор на том же самом компьютере, этом же программном обеспечении

установка создает мощное графическое представление.

Как устанавливать Pc-Lab2000

Минимальные системные требования:

• IBM совместимый PC, Windows - 98SE/ME/2000/NT4AP (*).

• Видеокарта VGA (800x600).

• 4 .3MB свободное пространство

на жестком диске.

• Мышь или указывающее

устройство.

• CD Rom.

• Параллельный порт.

• Порт USB для PCS10 / K8047.

Вставьте компакт-диск Pc-Lab2000. Запустите программу SETUP.EXE. Мастер установки будет вести Вас во время установки. Ярлыки к программному обеспечению Pc-Lab2000 и файлам справки автоматически сгенерируются.

После старта Pc-Lab2000

программное обеспечение:

Выберите свои подключенные аппаратные средства или выберите режим "demo".

Выберите используемый порт принтера.

Отметьте для Windows - NT/2000 пользователей.

Если Вы установите Pc-Lab2000 под Windows - NT/2000, то Вы будете нуждаться в правах Администратора для завершения инсталляции.

Если Вы собираетесь выполнить это программное обеспечение под учетной записью пользователя без привилегии администратора, Вы также должны выполнить дополнительную инсталляцию программы (INSTALL_DRV.EXE), инсталляция закончена.

*IBM, Windows - Microsoft 98SE/ME/2000/NT4/XP (*) является зарегистрированными торговыми марками.

Запуск программного обеспечения:

Определите местонахождение ярлыков программного обеспечения Pc-Lab2000

Нажмите , чтобы запустить основную программу.

Основная программа автоматически запускает модуль осциллографа, который показан на рисунке:

• Если Вам надо поменять настройки: Нажмите меню Options, и далее Hardware Setup, чтобы выбрать Ваше устройство. Если Вам не доступна ни одна из областей PC Velleman, то Вы можете выбрать None, чтобы запустить демонстрационный режим.

Подсказка: Если Вы испытываете неприятности (например, используя ноутбук или необычный компьютер), попробуйте различный адрес порта и/или выберите 'Медленную' скорость соединения. Проверьте также параметры настройки порта в BIOS, поэкспериментируйте с параметрами настройки задержки; EPP (работает в большинстве случаев), SPP, программа исправления ошибок ECP...

Основной модуль, показывающий дисплей Осциллографа:

Что?: модуль Осциллографа обладает особенностью, он удобный цифровой запоминающий осциллограф.

Как?:

• Соедините канал под тест с областью видимости входа (наблюдайте максимальную входную характеристику из области видимости!)

• Запустите измерение с "trigger off" (6)

• Нажмите "RUN" (7)

• Выберите желаемый канал и установку volts/div или нажмите "Auto-set" (2)

*Автонабор не может использоваться в 1GHz режиме (только PCS500).

• Выберите подходящую time/div установку (8)

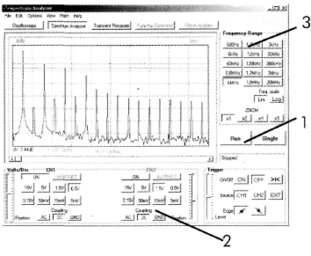

Модуль Анализатора Спектра:

Что?: Важная особенность, которая позволяет визуализацию спектра частоты сигнала, используя FFT (Fast Fourrier Transform) анализ.

Как?:

• Соедините области видимости входа с каналом под тест, (наблюдайте максимальную входную оценку области видимости!)

• Сначала наблюдайте сигнал на экране области видимости (см. предыдущую страницу).

• Проверьте этот сигнал, если его максимум вне экрана.

• Запустите анализатор спектра.

• Нажмите 'RUN' (1)

• Выберите соответствующий частотный диапазон. Удостоверьтесь, что Ваша настройка будет фиксировать любое изменение сигнала, представляющее интерес (1).

• Если требуется установите соответствующий канал и volts/div настройку (2)

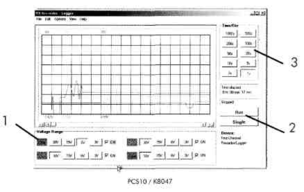

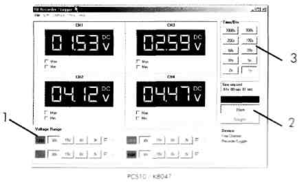

Переходный модуль Записи:

Что?: Сделайте запись случайных событий и регистрируйте процессы изменения автоматически, например циклы заряда батареи, температурные изменения или проследите неустойчивые ошибки в электронных каналах. Автоматическое хранение данных позволяет более чем один год непрерывной регистрации!

Как?:

• Соедините области видимости входа с каналом под тест.

• Выберите соответствующий канал и volts/div настройки (1).

• Выберите подходящую time/division настройку (3).

• Нажмите RUN (2), чтобы начать запись.

= > Нажмите RUN снова, чтобы остановить измерение, или использовать кнопку "Single", чтобы сделать единственное измерение.

Для непрерывной регистрации с автосохранением на Ваш HD выберите 'AutoSave Data' в меню `File`.

Примечания:

=> Во время регистрации показания могут отличаться от фактических.

=> Процессы, происходящие между двумя измерениями, будут пропущены, если установлена медленная time/div настройка.

Функции модуля Генератор:

Что?: Большинство обычных волновых форм доступны при нажатии кнопки. Библиотека со специальными функциями - pro-vided, так же как Волновой Редактор (Wave Editor, могут создать фактически любой вид формы волны.

Как?:

• Нажмите на желаемую форму волны (4).

• Выберите желаемый частотный диапазон (3).

• Установите точную частоту, ползунком (2) или нажмите считывание частоты (1) и введите значение.

• Корректируйте смещение (5)

• Корректируйте амплитуду (6)

• (значения могут быть введены, выбирая смещение и амплитуду),

• (7) показывает моделируемый предварительный просмотр формы волны вывода.

Кнопка 'More Functions' (Больше Функций) :

Эта кнопка предоставляет доступ к специальным формам волны, таким как произвольные формы волны, искажение, проекции частоты и DC. Это также предоставляет доступ к библиотеке волн.

Опция Wave Editor (Редактор волн):

Нажмите меню 'TOOLS' и выберите 'Wave Editor', чтобы запустить Редактор Волн, который позволяет Вам создавать библиотеку форм волны. Файлы в библиотеке - текстовые файлы ASCII, которые могут быть созданы в обычном редакторе текста, или аналогичным инструментом. Файл состоит из списка значения амплитуды. Эти значения могут быть или вещественные числа между -1 и +1 или целые числа между 0 и 255 (позиция центра = 128). Один файл может содержать максимум 32000 значений. Пожалуйста обратитесь к Справке для детальных команд о том, как использовать эту опцию.

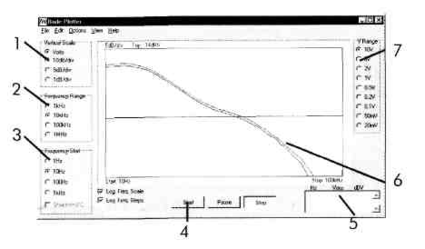

Модуль Bode Plotter (Прогнозирующий Плоттер)

Что?: Позволяет Вам анализировать частотную характеристику ­всех видов каналов, таких как усилители, фильтры, и т.д... (Требуется РС - осциллограф & Функциональный Генератор).

Как?:

• Подключите вывод Функционального Генератора к вводу прибора при тесте.

• Подключите вывод прибора при тесте на Осциллограф PC.

• Корректируйте Y-позицию Области видимости, пока показание не будет отцентрировано.

• Выберите вертикальный масштаб (1).

• Выберите самую высокую частоту, представляющую интерес (2).

• Выберите стартовую частоту (3).

• Выберите диапазон Volts/Div осциллографа согласно ожидаемому сигналу вывода прибора при тесте (7).

• Нажмите кнопку 'START', чтобы запустить плоттер (4).

Кривая показаний оттянута в области дисплея (6) и может быть сохранена для более позднего использования. Множественное рассмотрение кривой также возможно. Взвешенные значения также отображены (5).
