7. Знаки

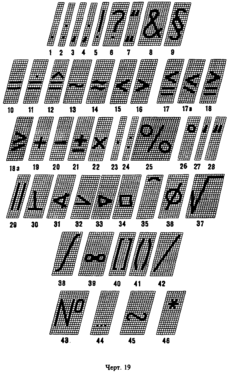

7.1. Шрифт типа А с наклоном приведен на черт.19.

"Черт.19 Написание знаков шрифтом типа А с наклоном"

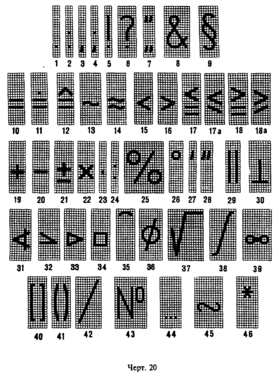

7.2. Шрифт типа А без наклона приведен на черт.20.

"Черт.20 Написание знаков шрифтом типа А без наклона"

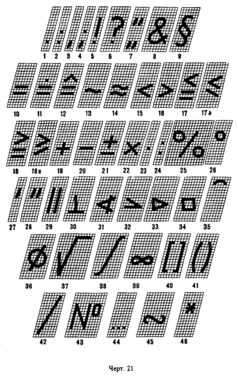

7.3. Шрифт типа Б с наклоном приведен на черт.21.

"Черт.21 Написание знаков шрифтом типа Б с наклоном"

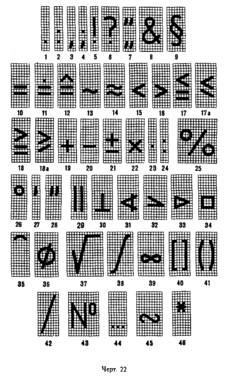

7.4. Шрифт типа Б без наклона приведен на черт.22.

"Черт.22 Написание знаков шрифтом типа Б без наклона"

7.5. Наименования знаков приведены в табл.3.

Таблица 3

───────────┬────────────────────────┬─────────┬──────────────────────────

Номера │ Наименование знаков │ Номера │ Наименование знаков

знаков на │ │знаков на│

чертежах │ │чертежах │

───────────┼────────────────────────┼─────────┼──────────────────────────

1 │Точка │ 25 │Процент

│ │ │

2 │Двоеточие │ 26 │Градус

│ │ │

3 │Запятая │ 27 │Минута

│ │ │

4 │Точка с запятой │ 28 │Секунда

│ │ │

5 │Восклицательный знак │ 29 │Параллельно

│ │ │

6 │Вопросительный знак │ 30 │Перпендикулярно

│ │ │

7 │Кавычки │ 31 │Угол

│ │ │

8 │И │ 32 │Уклон

│ │ │

9 │Параграф │ 33 │Конусность

│ │ │

10 │Равенство │ 34 │Квадрат

│ │ │

11 │Величина после │ 35 │Дуга

│округления │ │

│ │ │

12 │Соответствует │ 36 │Диаметр

│ │ │

13 │Асимптотически равно │ 37 │Радикал

│ │ │

14 │Приблизительно равно │ 38 │Интеграл

│ │ │

15 │Меньше │ 39 │Бесконечность

│ │ │

16 │Больше │ 40 │Квадратные скобки

│ │ │

17 и 17а │Меньше или равно │ 41 │Круглые скобки

│ │ │

18 и 18а │Больше или равно │ 42 │Черта дроби

│ │ │

19 │Плюс │ 43 │Номер

│ │ │

20 │Минус, тире │ 44 │От ... до

│ │ │

21 │Плюс - минус │ 45 │Знак подобия

│ │ │

22, 23 │Умножение │ 46 │Звездочка

│ │ │

24 │Деление │ │

│ │ │

8. Правила написания дробей, показателей, индексов и предельных отклонений

8.1. Дроби, показатели, индексы и предельные отклонения выполняются в соответствии с табл.4 размером шрифта:

на одну ступень меньшим, чем размер шрифта основной величины, к которой они приписываются;

одинакового размера с размером шрифта основной величины.

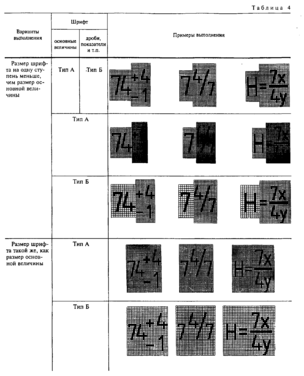

Таблица 4

"Таблица 4 Дроби, показатели, индексы и предельные отклонения"

Приложение

Справочное

Диакритические знаки

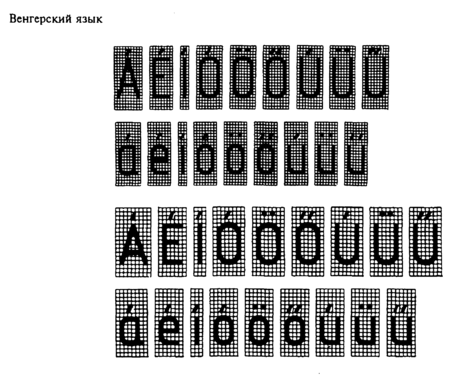

"Венгерский язык"

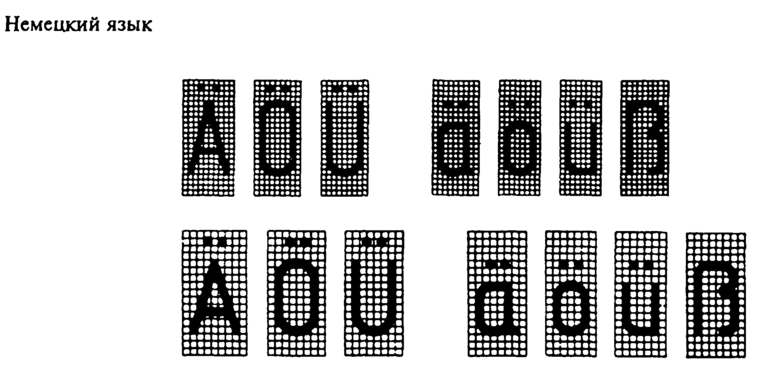

"Немецкий язык"

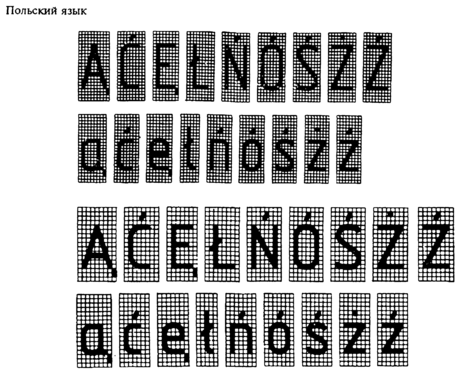

"Польский язык"

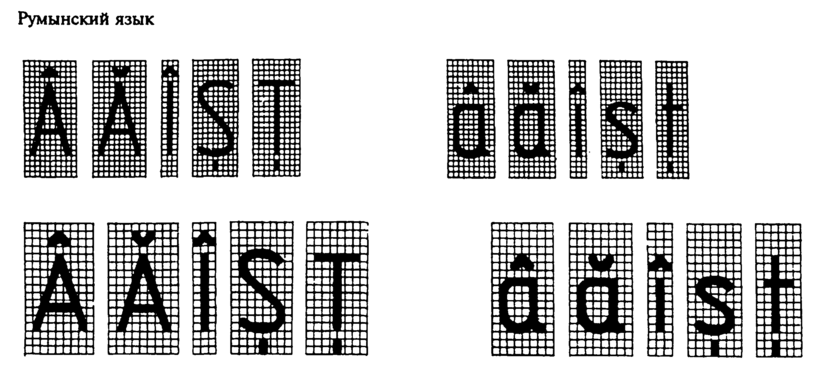

"Румынский язык"

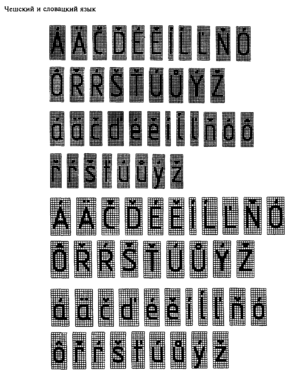

"Чешский и словацкий язык"
