Межгосударственный стандарт ГОСТ 2.304-81
"Единая система конструкторской документации. Шрифты чертежные"
(утв. постановлением Госстандарта СССР от 28 марта 1981 г. N 1562)

Unified system for design documentation. Letters for drawings

Дата введения 1 января 1982 г.

Взамен ГОСТ 2.304-68

1. Термины и определения

2. Типы и размеры шрифта

3. Русский алфавит (кириллица)

4. Латинский алфавит

5. Греческий алфавит

6. Арабские и римские цифры

7. Знаки

8. Правила написания дробей, показателей, индексов и предельных

отклонений

Приложение. Диакритические знаки

Настоящий стандарт устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства. Стандарт полностью соответствует СТ СЭВ 851-78 - СТ СЭВ 855-78.

1. Термины и определения

1.1. Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах.

1.2. Высота прописных букв h измеряется перпендикулярно к основанию строки.

Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10h (черт.1 и 2).

1.3. Ширина буквы g - наибольшая ширина буквы, измеренная в соответствии с черт.1 и 2, определяется по отношению к размеру шрифта h, например, g = 6/10h, или по отношению к толщине линии шрифта d, например, g = 6d.

1.4. Толщина линии шрифта d - толщина, определяемая в зависимости от типа и высоты шрифта.

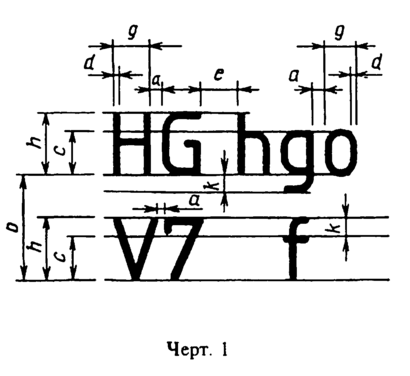

"Черт.1 Определение размера, толщины линии и ширины буквы шрифта без наклона"

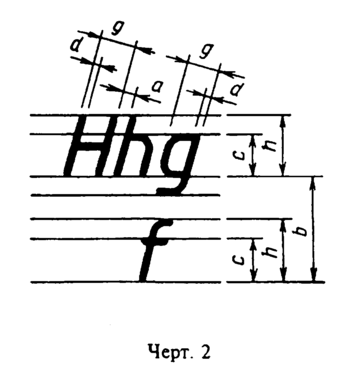

"Черт.2 Определение размера, толщины линии и ширины буквы шрифта с наклоном"

1.5. Вспомогательная сетка - сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (черт.3).

"Черт.3 Вспомогательная сетка"

2. Типы и размеры шрифта

2.1. Устанавливаются следующие типы шрифта:

тип А без наклона (d = 1/14 h) с параметрами, приведенными в табл.1;

тип А с наклоном около 75° (d = 1/14 h) с параметрами, приведенными в табл.1;

тип Б без наклона (d = 1/10 h) с параметрами, приведенными в табл.2;

тип Б с наклоном около 75° (d = 1/10 h) с параметрами, приведенными в табл.2.

Таблица 1

Шрифт типа A (d = h/14)

─────────────────────┬──────────┬───────────────────┬────────────────────────────────────────────────

Параметры шрифта │Обозначе- │ Относительный │ Размеры, мм

│ ние │ размер │

─────────────────────┼──────────┼──────────┬────────┼──────┬─────┬──────┬──────┬──────┬──────┬───────

Размер шрифта - │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │

высота прописных │ h │(14/14) h │ 14 d │ 2,5 │ 3,5 │ 5,0 │ 7,0 │ 10,0 │ 14,0 │ 20,0

букв │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │

высота строчных букв│ с │(10/14) h │ 10 d │ 1,8 │ 2,5 │ 3,5 │ 5,0 │ 7,0 │ 10,0 │ 14,0

─────────────────────┼──────────┼──────────┼────────┼──────┼─────┼──────┼──────┼──────┼──────┼───────

Расстояние между │ а │ (2/14) h │ 2 d │ 0,35 │ 0,5 │ 0,7 │ 1,0 │ 1,4 │ 2,0 │ 2,8

буквами │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │

Минимальный шаг │ b │(22/14) h │ 22 d │ 4,0 │ 5,5 │ 8,0 │ 11,0 │ 16,0 │ 22,0 │ 31,0

строк (высота │ │ │ │ │ │ │ │ │ │

вспомогательной │ │ │ │ │ │ │ │ │ │

сетки) │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │

Минимальное │ е │ (6/14) h │ 6 d │ 1,1 │ 1,5 │ 2,1 │ 3,0 │ 4,2 │ 6,0 │ 8,4

расстояние между │ │ │ │ │ │ │ │ │ │

словами │ │ │ │ │ │ │ │ │ │

─────────────────────┼──────────┼──────────┼────────┼──────┼─────┼──────┼──────┼──────┼──────┼───────

Толщина линий шрифта│ d │ (1/14) h │ d │ 0,18 │0,25 │ 0,35 │ 0,5 │ 0,7 │ 1,0 │ 1,4

│ │ │ │ │ │ │ │ │ │

Таблица 2

Шрифт типа Б (d = h/10)

───────────────────┬──────────┬────────────────────┬────────────────────────────────────────────────────

Параметры шрифта │Обозначе- │Относительный размер│ Размеры, мм

│ ние │ │

───────────────────┼──────────┼──────────┬─────────┼──────┬──────┬──────┬─────┬─────┬──────┬────┬───────

Размер шрифта - │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │

высота прописных │ h │(10/10) h │ 10 d │ 1,8 │ 2,5 │ 3,5 │ 5,0 │ 7,0 │ 10,0 │14,0│ 20,0

букв │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │

высота строчных │ с │ (7/10) h │ 7 d │ 1,3 │ 1,8 │ 2,5 │ 3,5 │ 5,0 │ 7,0 │10,0│ 14,0

букв │ │ │ │ │ │ │ │ │ │ │

───────────────────┼──────────┼──────────┼─────────┼──────┼──────┼──────┼─────┼─────┼──────┼────┼───────

Расстояние между │ а │ (2/10) h │ 2 d │ 0,35 │ 0,5 │ 0,7 │ 1,0 │ 1,4 │ 2,0 │2,8 │ 4,0

буквами │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │

Минимальный шаг │ b │(17/10) h │ 17 d │ 3,1 │ 4,3 │ 6,0 │ 8,5 │12,0 │ 17,0 │24,0│ 34,0

строк (высота │ │ │ │ │ │ │ │ │ │ │

вспомогательной │ │ │ │ │ │ │ │ │ │ │

сетки) │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │

Минимальное │ е │ (6/10) h │ 6 d │ 1,1 │ 1,5 │ 2,1 │ 3,0 │ 4,2 │ 6,0 │8,4 │ 12,0

расстояние между │ │ │ │ │ │ │ │ │ │ │

словами │ │ │ │ │ │ │ │ │ │ │

───────────────────┼──────────┼──────────┼─────────┼──────┼──────┼──────┼─────┼─────┼──────┼────┼───────

Толщина линий │ d │ (1/10) h │ d │ 0,18 │ 0,25 │ 0,35 │ 0,5 │ 0,7 │ 1,0 │1,4 │ 2,0

шрифта │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │

Примечания:

1. Расстояние а между буквами, соседние линии которых не параллельны между собой (например, ГА, AT), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.

2. Минимальным расстоянием между словами е, разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.

2.2. Устанавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Примечание. Применение шрифта размером 1,8 не рекомендуется и допускается только для типа Б.

2.3. Построение шрифта во вспомогательной сетке показано на черт.4.

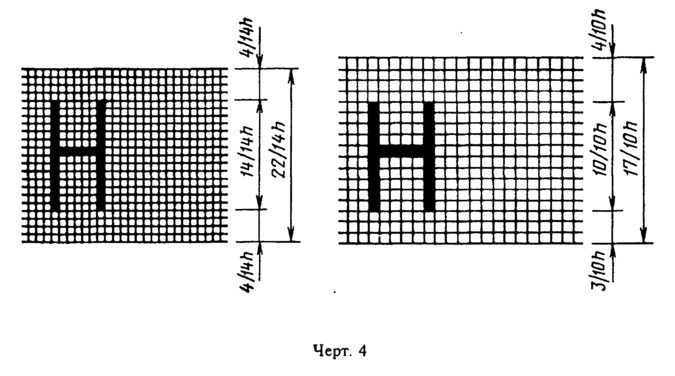

"Черт.4 Построение шрифта во вспомогательной сетке"

2.4. Предельные отклонения размеров букв и цифр +-0,5 мм.

3. Русский алфавит (кириллица)

3.1. Шрифт типа А с наклоном приведен на черт.5

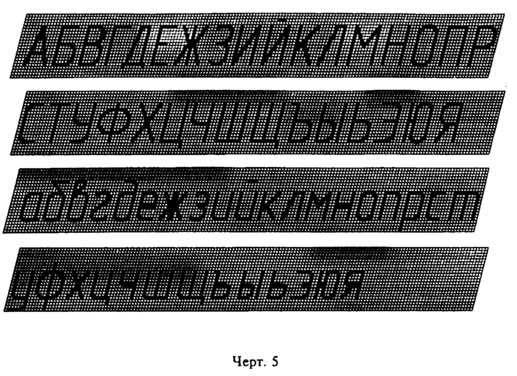

"Черт.5 Шрифт типа А с наклоном в русском алфавите"

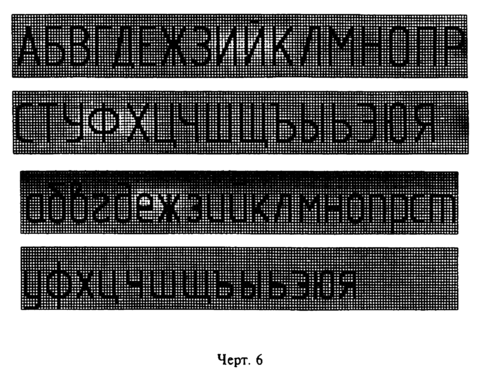

3.2. Шрифт типа А без наклона приведен на черт.6.

"Черт.6 Шрифт типа А без наклона в русском алфавите"

3.3. Шрифт типа Б с наклоном приведен на черт.7.

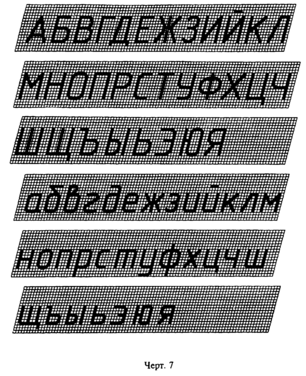

"Черт.7 Шрифт типа Б с наклоном в русском алфавите"

3.4. Шрифт типа Б без наклона приведен на черт.8.

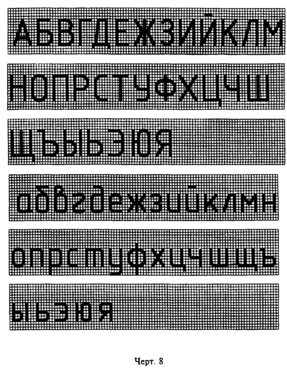

"Черт.8 Шрифт типа Б без наклона в русском алфавите"

4. Латинский алфавит

4.1. Шрифт типа А с наклоном приведен на черт.9.

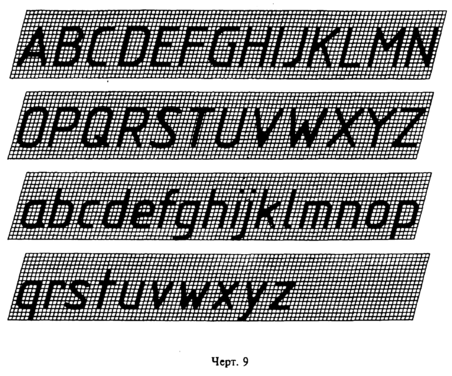

"Черт.9 Шрифт типа А с наклоном в латинском алфавите"

4.2. Шрифт типа А без наклона приведен на черт.10.

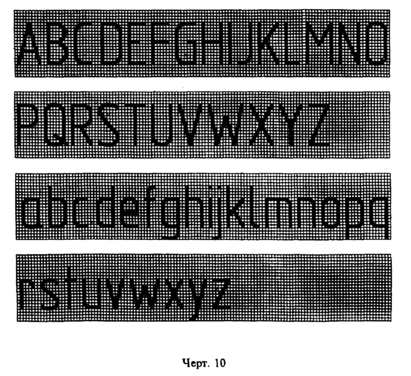

"Черт.10 Шрифт типа А без наклона в латинском алфавите"

4.3. Шрифт типа Б с наклоном приведен на черт.11.

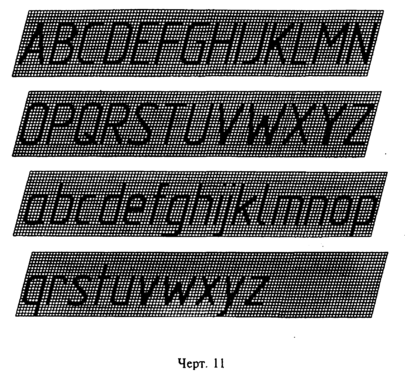

"Черт.11 Шрифт типа Б с наклоном в латинском алфавите"

4.4. Шрифт типа Б без наклона приведен на черт.12.

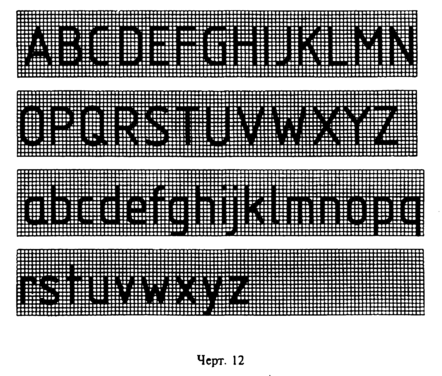

"Черт.12 Шрифт типа Б без наклона в латинском алфавите"

4.5. Виды, форма и расположение диакритических знаков для шрифтов типов А и Б без наклона приведены в справочном приложении.

Диакритические знаки для шрифтов с наклоном следует выполнять по тем же правилам.

5. Греческий алфавит

5.1. Шрифт типа А с наклоном приведен на черт.13.

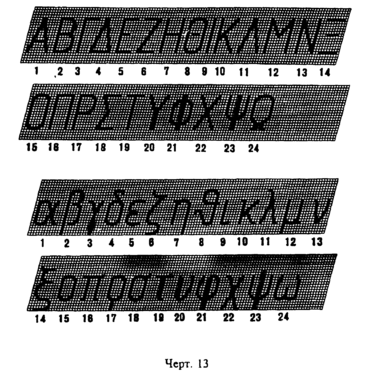

"Черт.13 Шрифт типа А с наклоном в греческом алфавите"

5.2. Шрифт типа А без наклона приведен на черт.14.

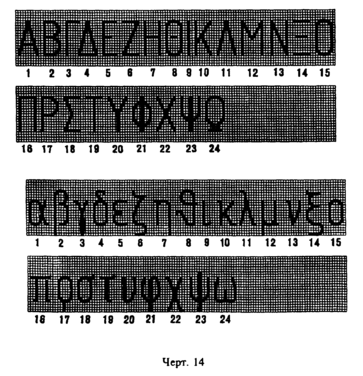

"Черт.14 Шрифт типа А без наклона в греческом алфавите"

5.3. Шрифт типа Б с наклоном приведен на черт.15.

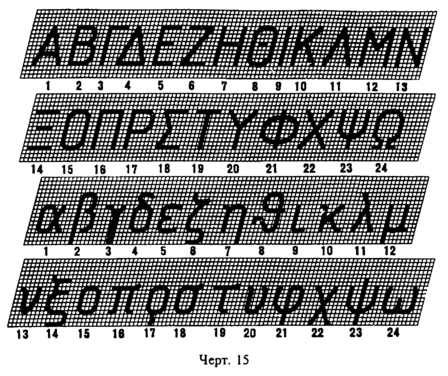

"Черт.15 Шрифт типа Б с наклоном в греческом алфавите"

5.4. Шрифт типа Б без наклона приведен на черт.16.

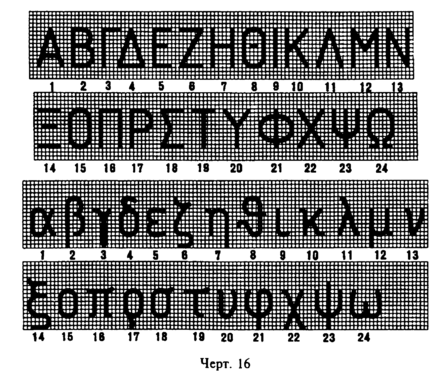

"Черт.16 Шрифт типа Б без наклона в греческом алфавите"

5.5. Наименование букв греческого алфавита, приведенных на черт.13-16:

1 - альфа 9 - йота 17 - ро

2 - бета 10 - каппа 18 - сигма

3 - гамма 11 - ламбда 19 - тау

4 - дельта 12 - мю 20 - ипсилон

5 - эпсилон 13 - ню 21 - фи

6 - дзета 14 - кси 22 - хи

7 - эта 15 - омикрон 23 - пси

8 - тэта 16 - пи 24 - омега

6. Арабские и римские цифры

6.1. Шрифт типа А приведен на черт.17.

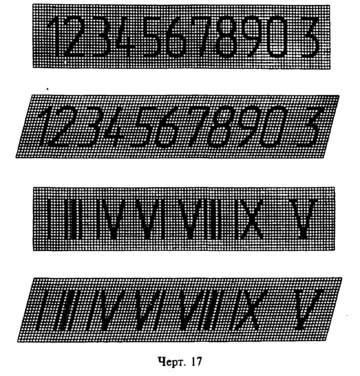

"Черт.17 Шрифт типа А арабских и римских цифр"

6.2. Шрифт типа Б приведен на черт.18.

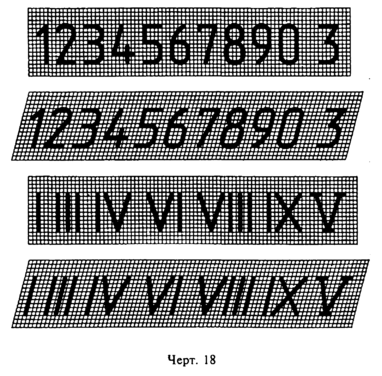

"Черт.18 Шрифт типа Б арабских и римских цифр"

Примечания:

1. Римские цифры L, С, D, М следует выполнять по правилам латинского алфавита.

2. Римские цифры допускается ограничивать горизонтальными линиями.
