Курсовая работа 1688: Привод ленточного транспортера - Редуктор цилиндрический вариант 1688

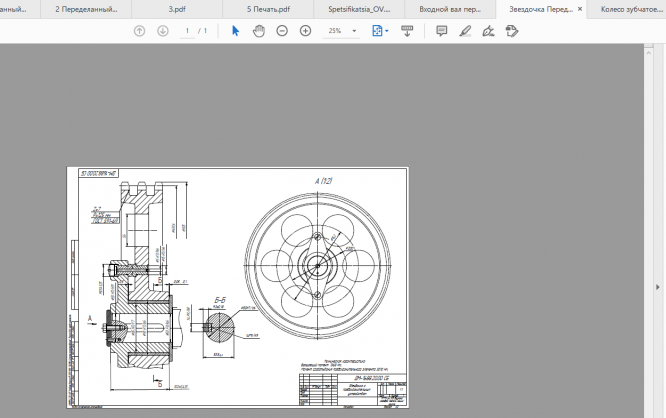

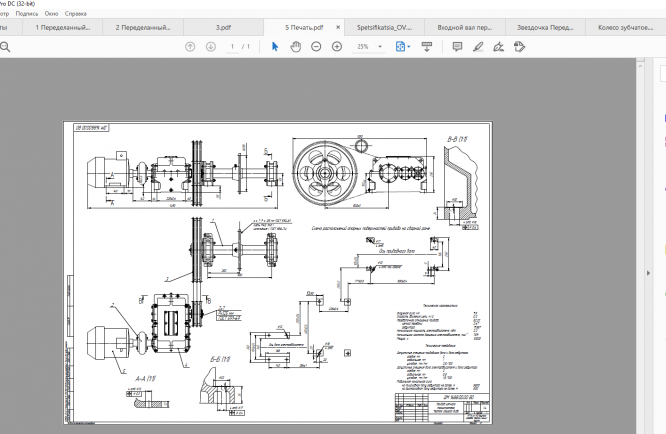

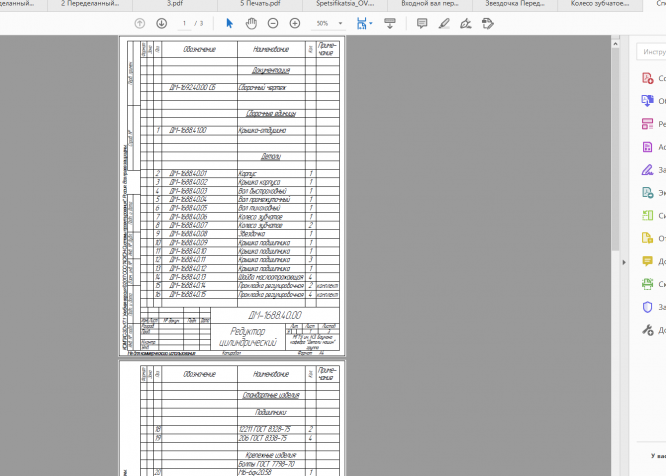

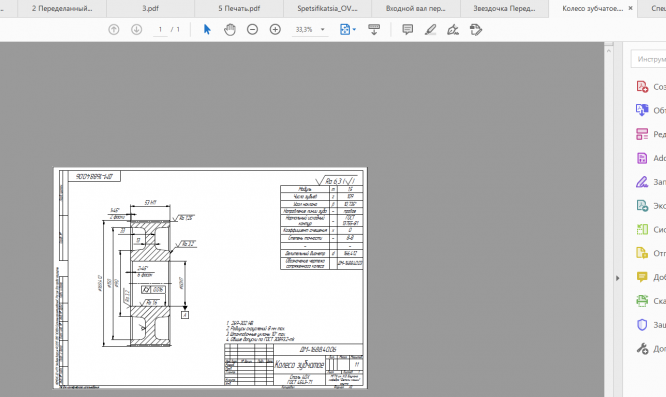

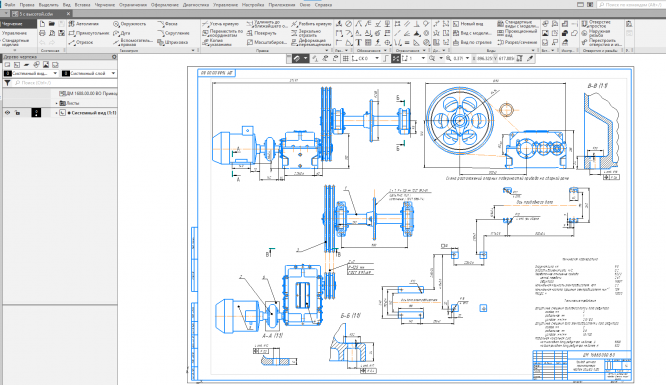

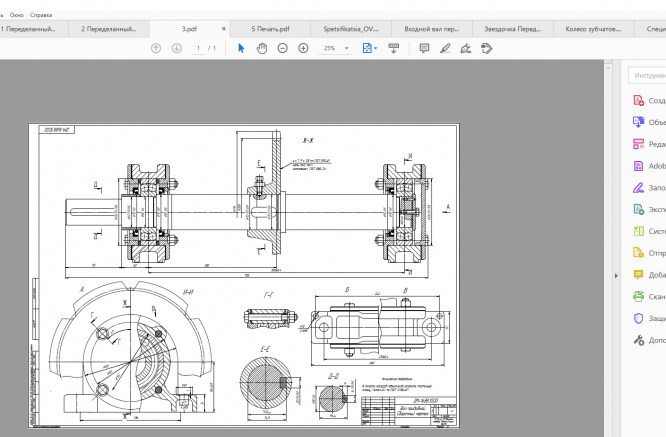

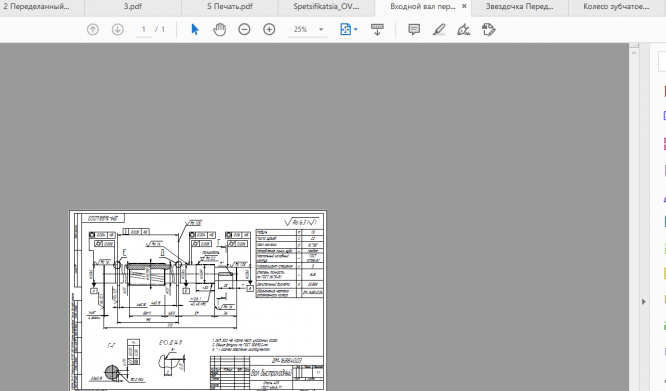

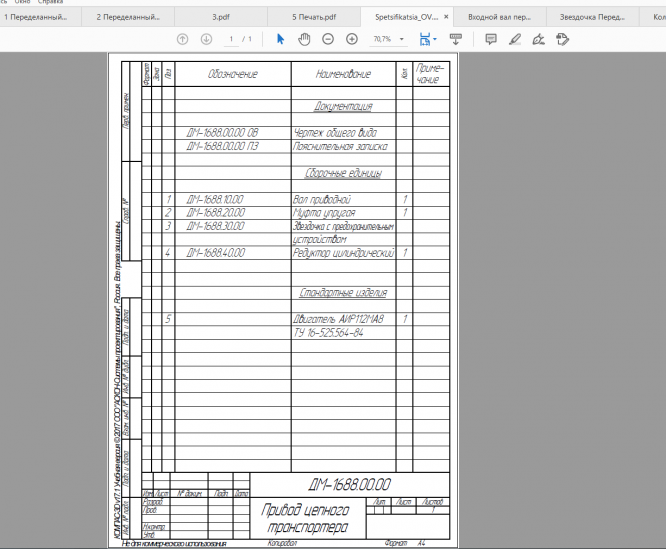

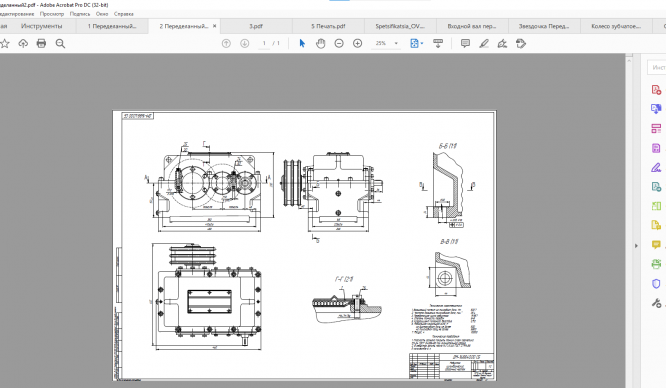

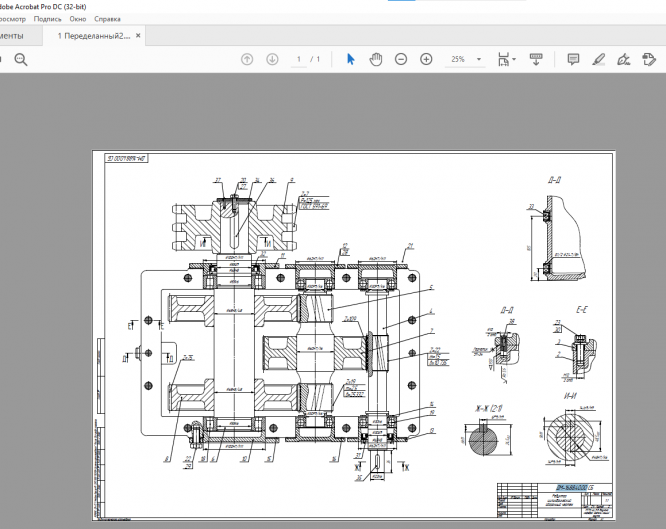

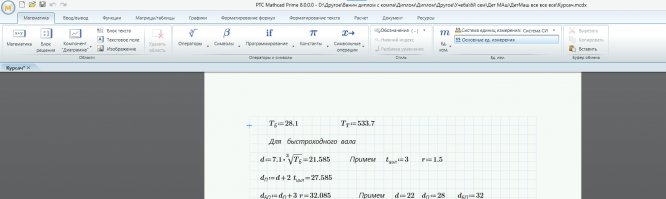

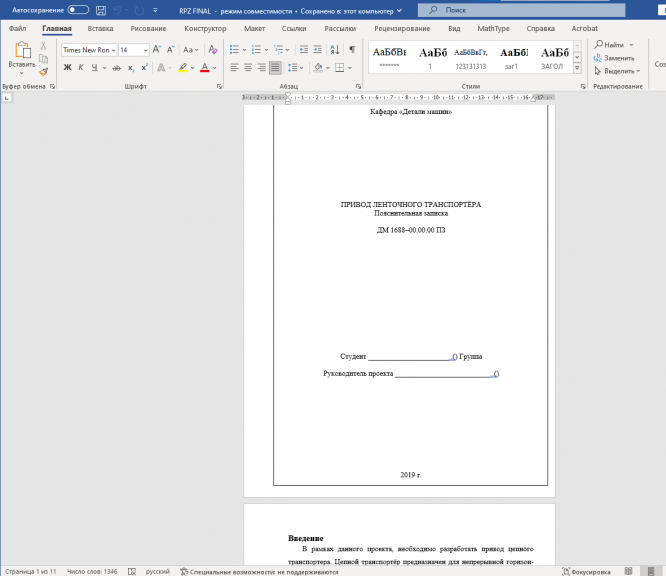

Привод ленточного транспортера Редуктор цилиндрический ДМ 1688.00.00 \"Привод ленточного транспортера - Редуктор цилиндрический\" - ДМ-1688 .00.00 исходники чертежей и их пдф , БЕЗ РПЗ, но есть кое какие расчеты маткад и примерная РПЗ, но неполная Введение В рамках данного проекта, необходимо разработать привод цепного транспортера. Цепной транспортёр предназначен для непрерывной горизонтальной транспортировки штучных грузов. Движение цепи осуществляется с помощью тяговой звездочки, установленной на приводном валу. Передача вращения на него осуществляется посредством цилиндрического двухступенчатого редуктора, выполненного по развернутой схеме (быстроходная ступень косозубая, тихоходная – косозубая раздвоенная) и цепной передачи.

Соединение приводного и тихоходного валов осуществляется посредством цепной передачи, соединение быстроходного вала и вала электродвигателя – с помощью муфты. Приводная станция смонтирована на сварной раме транспортёра. Электропитание осуществляется от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380В. Расчетный ресурс 10000 часов при надежности подшипников качения 90%, зубчатых передач 98%. Изготовление крупносерийное – 1000 шт. в год.   Исходные данные:  = 9500 Н – окружная сила;  = 0,2 м/с – скорость цепи;  =125 мм – шаг цепи транспортёра,;  = 7 шт – число зубьев звёздочки; Мощность на выходе:   КПД привода:  h общ  =  h м   ×   h 2 зуб   ×   h цп   ×   h опор =  .
