Курсовая работа ДМ: ДМ 1697 - Привод цепного транспортёра с двухступенчатым цилиндрическим редуктором (развёрнутая схема)
-70%
Описание

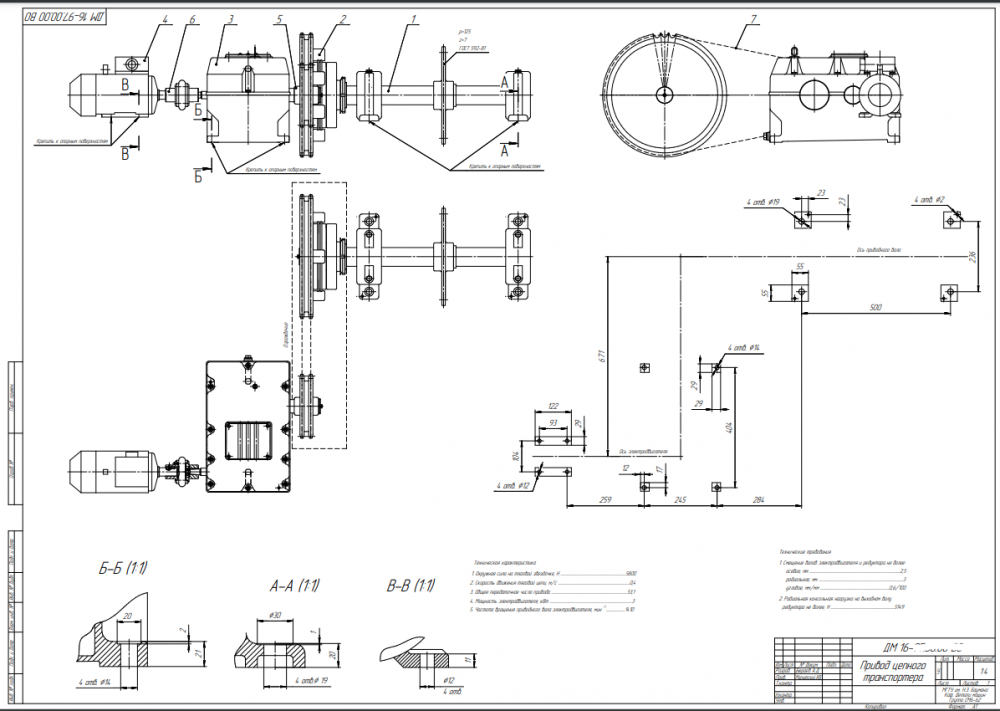

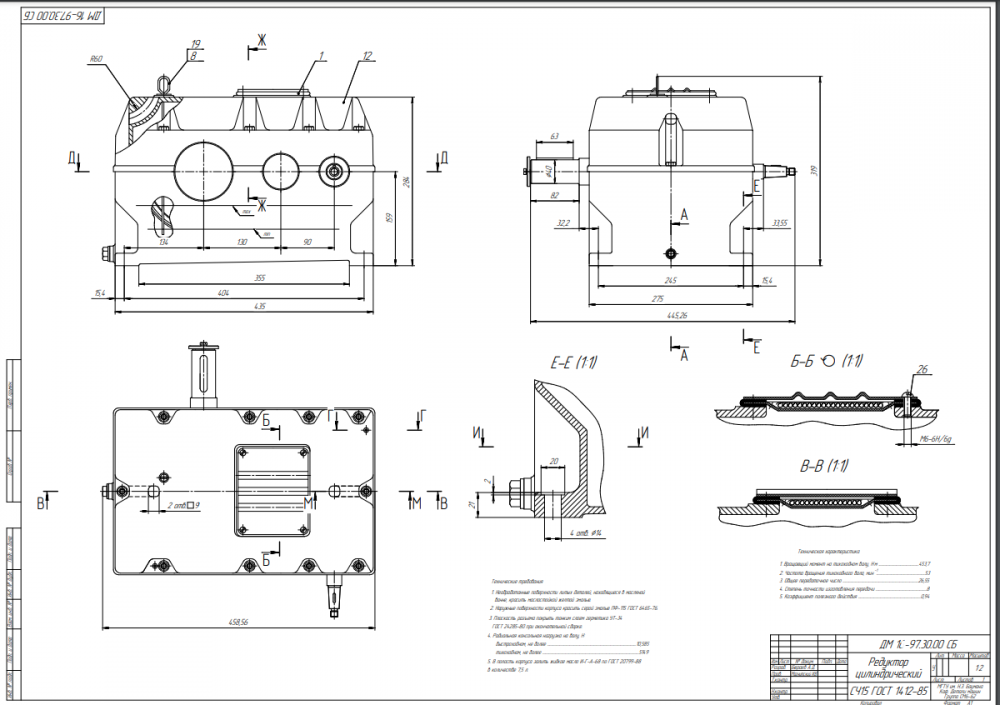

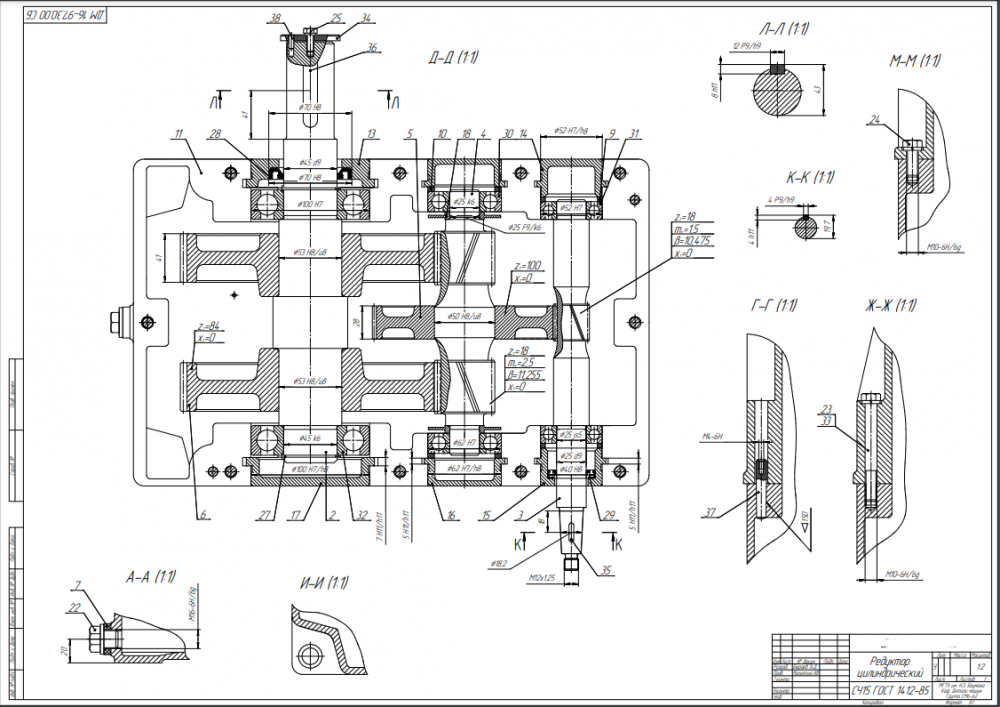

В результате проделанной работы спроектирован привод цепного транспортёра с двухступенчатым цилиндрическим редуктором (развёрнутая схема), цепной передачей от редуктора к приводному валу. Разработаны чертёж общего вида привода, сборочный чертёж редуктора, сборочный чертёж приводного вала и приводной звёздочки с предохранительным устройством, а также чертежи промежуточного вала редуктора и приводной звёздочки. Рассчитан быстроходный вал редуктора на статическую прочность и на сопротивление усталости, подшипники на заданный ресурс, а также шпоночное соединение и соединения с натягом. Выполненные расчёты подтверждают надёжность работы привода в течение 12000 часов.
Характеристики курсовой работы
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
534
Покупок
4
Размер
1,57 Mb
Список файлов
- Привод цепного транспортёра с двухступенчатым цилиндрическим редуктором (развёрнутая схема)
- Вал промежуточный.pdf 149,47 Kb
- Звездочка приводная.pdf 100,16 Kb
- Лист 1 - Редуктор.pdf 234,18 Kb
- Лист 1.PNG 216,65 Kb
- Лист 2.pdf 218,52 Kb
- Лист 3.1.pdf 91,24 Kb
- Лист 4- вал приводный.pdf 226,86 Kb
- Лист 5.pdf 218,75 Kb

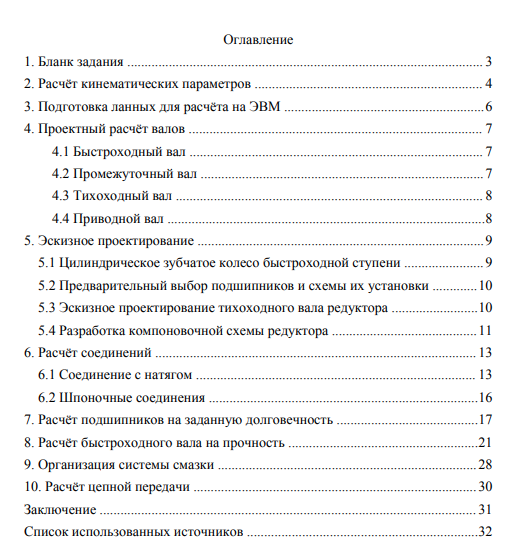

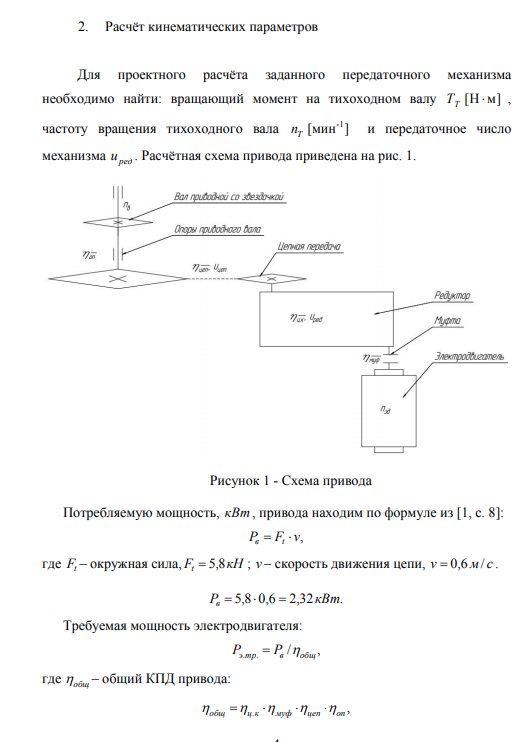

- РПЗ.pdf 481,39 Kb
- Спецификация 1.pdf 23,83 Kb
- Спецификация 2.pdf 40,91 Kb
- Спецификация.pdf 29,56 Kb
