МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Новосибирский Государственный Технический Университет

Факультет Радиотехники и Электроники (РЭФ)

Кафедра Электроники и Электротехники (ЭЭ)

Расчетно-графическое задание №3 по курсу

«Теория электрических цепей»

ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ ЧЕТЫРЕХПОЛЮСНИКА

(НА ПРИМЕРЕ RC-ФИЛЬТРА)

Выполнила:

Студентка группы РТС9-21

Дяглева М.И.

Преподаватель:

Давыденко О.Б.

Новосибирск, 2014

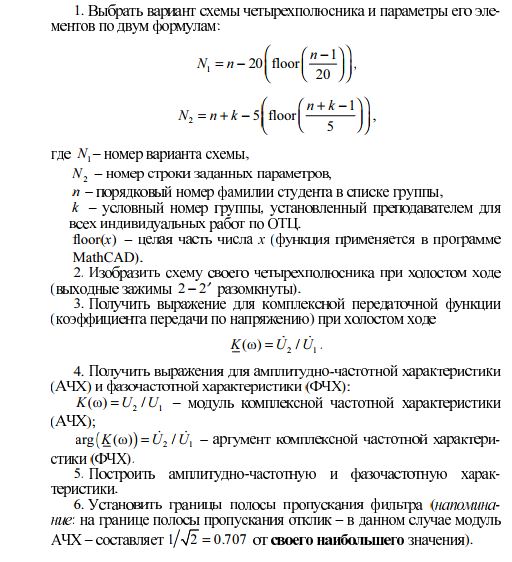

Задание.

1,Номер варианта схемы : 5

Номер строки заданных параметров: 3

2. Схема четырёхполюсника при холостом ходе (выходные зажимы 2-2´ разомкнуты):

3. Получение выражения для комплексной передаточной функции (коэффициента передачи по напряжению) при холостом ходе: .

уравнения по законам Кирхгофа для х х

При х х I2=0

4. Получение выражения для амплитудно-частотной характеристики (АЧХ) и фазочастотной характеристики (ФЧХ):

- модуль комплексной частотной характеристики (АЧХ);

- аргумент комплексной частотной характеристики (ФЧХ).

5. Границы полосы пропускания фильтра:

Приближенно по графику фчх

Проверим:

Рад/с

_Гц

Заключение.

Получив все необходимые зависимости (АЧХ) и (ФЧХ), а также вычислив граничные частоты в данной работе, мы приходим к выводу, что данный четырехполюсник является низкочастотным фильтром т.е электрическим фильтром, пропускающим токи с частотами от 0 до 1.061 кГц.

При мы имеем обрыв цепи, напряжения на входе и выходе будут равными, модуль коэффициента передачи равен единице.

При ток будет тоже устремлен в бесконечность, получим режим короткого замыкания, откуда модуль коэффициента передачи равен нулю.
