Министерство образования и науки Российской Федерации
Новосибирский Государственный Технический Университет
Отчет по лабораторной работе № 14
ОТЦ
Тема: «Исследование переходных процессов в цепях
с одним реактивным элементом »
Факультет: РЭФ
Группа: РТС9-52
Студенты: Новик Н.
Иванов В.
Злотников А.
Нураев А.
Проверил:
Новосибирск
2007
Цель работы
Научиться экспериментально определять постоянную времени электрических цепей и изучить влияние параметров цепей на характер переходного процесса. Приобрести навыки применения электронного осциллографа для исследования быстропротекающих процессов.
1. Исследование ненагруженной цепи.
Выходные параметры генератора Параметры цепи
| E1 | tи | ƒ |
| В | мс | Гц |
| 2 | 0,275 | 1000 |
| R | C |
| кОм | мкФ |
| 5 | 0,015 |
а) интегрирующая цепь
Осциллограммы

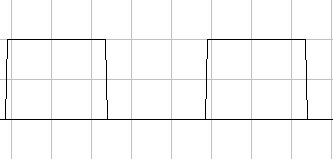

Входной импульс
| Масштаб | |
| мс/дел | В/дел |
| 0,2 | 1 |

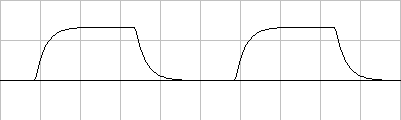

Переходный процесс
| Масштаб | |
| мс/дел | В/дел |
| 0,2 | 1 |
б) дифференцирующая цепь
Осциллограммы

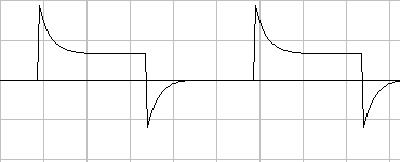

Переходный процесс
| Масштаб | |
| мс/дел | В/дел |
| 0,2 | 1 |
Исследование цепи
| Umвх | UR (0) | URпр | UC (0) | UCпр | Rн | ||||||
| мм | В | мм | В | мм | В | мм | В | мм | В | кОм | |
| 1 | 20 | 2 | 19 | 3,5 | 0 | 0 | -20 | -1,9 | 20 | 2 | ∞ |
| 2 | 20 | 2 | 13 | 2.5 | 8 | 1,3 | -13 | -1.4 | 13 | 1.3 | 10 |
Расчёты: Определение постоянной времени
по осциллограмме
по известным параметрам цепи
τ = RэC
Полученные значения практически совпадают
Выражения для переходного тока в цепи напряжения на конденсаторе
Заряд конденсатора (от –Е2 к +Е1):
А
В
Разряд конденсатора (от +Е1 к –Е2):
А
В
Расчёт переходного тока по известным R и C
2. Исследование нагруженной цепи.
а) интегрирующая цепь

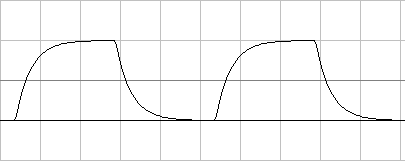

Переходный процесс uC (t)
| Масштаб | |
| мс/дел | В/дел |
| 0,2 | 1 |
б) дифференцирующая цепь
Переходный процесс uR (t)
| Масштаб | |
| мс/дел | В/дел |
| 0,2 | 1 |
Расчёты:
Выражения для переходного тока в цепи напряжения на конденсаторе
Постоянная времени:
мкс
Заряд конденсатора (от –Е2 к +Е1):
А
В
Разряд конденсатора (от +Е1 к –Е2):
А
В
Вывод: выходной импульс ненагруженной интегрирующей цепи имеет амплитуду, равную амплитуде входного импульса цепи (выходного импульса генератора); при подключении нагрузки интегрирующей цепи амплитуда выходного импульса уменьшается пропорционально уменьшению сопротивления нагрузки.
