Министерство образования и науки РФ

Новосибирский государственный технический университет

Кафедра Общей Электротехники



Расчётно-графическое задание №2

«АНАЛИЗ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

ПРИ ГАРМОНИЧЕСКОМ ВОЗДЕЙСТВИИ»















Выполнил: Проверил:

Студент: Бадальянц Ю.Н. Преподаватель: Давыденко О.Б.

Группа: РКС 10-71

ОЦЕНКА

Выполнение

Защита

Общая

Дата выполнения: 30.11.2008 г.







Новосибирск

2008

Вычисленные значения

Z1

Z2

Z3

U020

I1

I2

I3

Алгебраическая форма

Показательная форма

30.002j

-79.998j

80-19.998j

45.564

j138.808

1.519

-j131.192

1.002

j68.005

0.661

j18.914

Баланс мощностей

Показания ваттметров

Pген.

Qген.

Pпотр.

Qпотр.

Pw1

Pw2

34.925

-19.777j

34.925

-19.777j

15.005

19.921

В данной таблице:

  • Z1, Z2, Z3 - комплексы сопротивления ветвей исследуемой цепи после «развязки» магнитных связей;

  • U020 - комплекс разности потенциалов узловых точек рассматриваемой схемы;

  • I1, I2, I3 - комплексы токов в ветвях с сопротивлениями Z1, Z2, Z3;

  • Pген. - активная мощность, генерируемая источниками ЭДС;

  • Qген. - реактивная мощность, , генерируемая источниками ЭДС;

  • Pпотр. - активная мощность, потребляемая в схеме;

  • Qпотр. - реактивная мощность, потребляемая в цепи;

  • Pw1, Pw2 - показания ваттметров;

1. Произвести разметку зажимов индуктивно связанных катушек. Составить системы уравнений по законам Кирхгофа в дифференциальной форме для мгновенных значений и в алгебраической форме для комплексных амплитуд.

2. Рассчитать токи в ветвях методом комплексных амплитуд. Записать мгновенные значения токов.

3. Составить баланс мощностей для ИСХОДНОЙ схемы и определить показания ваттметров.

4. Построить для ИСХОДНОЙ схемы топографическую диаграмму напряжений, совместив её с векторной диаграммой токов.

1.1 Разметка одноимённых зажимов индуктивно связанных катушек.

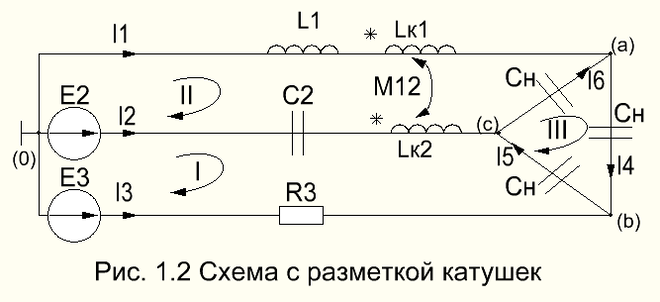

Задаём направление токов в катушках (направление берём слева направо). По правилу правоходного винта определяется направление магнитных потоков Ф1 и Ф3, обусловленных протеканием токов i1 и i3 в катушках. Полученная после разметки зажимов катушек расчётная схема представлена на рис. 1.2:

1.2 Системы уравнений по законам Кирхгофа.

При расчёте электрической цепи ЭДС само- и взаимоиндукции учитываются в соответствующую часть уравнений Кирхгофа. Так как катушки в схеме включены согласно (токи индуктивно связанных катушек ориентированы одинаково относительно одноимённых зажимов), то напряжение само- и взаимоиндукции в них имеют одинаковые знаки.

Для схемы, представленной на рис. 1.2 уравнения по первому и второму законам Кирхгофа в дифференциальной форме (с учётом согласного включения индуктивно связанных катушек) имеют вид:








Система уравнений для комплексных амплитуд:



Для данных уравнений:



2.1. Расчёт токов методом комплексных амплитуд.

Расчёт рассматриваемой цепи значительно упрощается, если перейти от треугольника к звезде воспользоваться «развязкой» индуктивно связанных элементов. При переходе от треугольника к звезде Zn`=Zn/3.

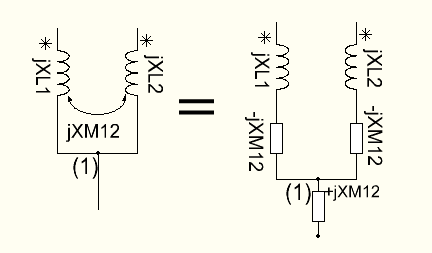

Правило развязки: две индуктивно-связанные катушки, присоединённые к какому-либо узлу непосредственно, после «развязки» подключается к этому же узлу 1 через промежуточную звезду сопротивлений (+,- jXM12).

Так как одноимённые зажимы магнитно-связанных катушек одинаково ориентированы по отношению к узлу, к которому они подсоединены, то при развязке связей в ветви с индуктивно-связанными катушками включаются реактивные сопротивления (- jXM12), а в общую ветвь, исходящую из узла 1, включается сопротивление (+ jXM12).

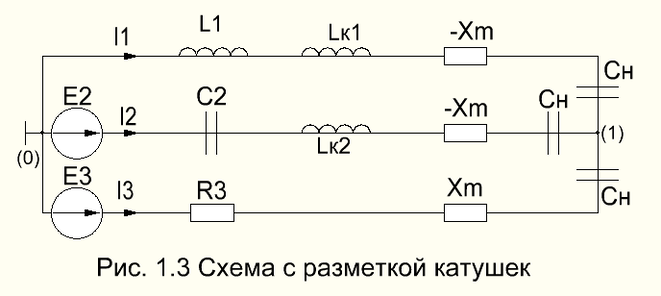

В результате развязки магнитных связей и перехода от треугольника к звезде, исходная схема принимает вид:

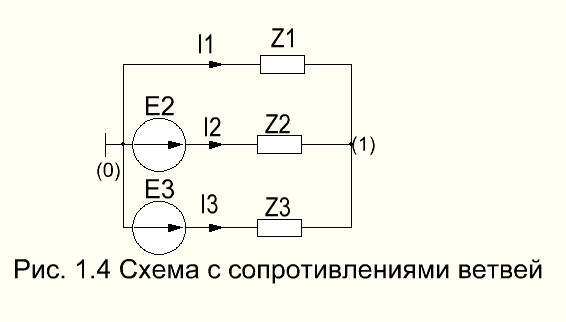

Объединим в каждой ветви последовательно соединённые сопротивления в одно эквивалентное (рис. 1.4):


Где XCh – сопротивление нагрузки в звезде.


Наиболее просто полученная схема рассчитывается методом узловых потенциалов. Если принять потенциал Ф0 равным нулю, то уравнение узла 1 по методу узловых потенциалов будет иметь вид:



Определив потенциал узла Ф1, можно рассчитать комплексы токов в ветвях схемы, используя закон Ома:


2.2. Расчёт токов в звезде.

Для нахождения токов звезды вернемся к схеме на рис.1.2.

Рассчитаем потенциалы узлов a, b ,c. Учитывая, что потенциал точки (0) равен нулю, можно найти нужные потенциалы, учтя падения напряжения на элементах.

Найдем токи звезды по закону Ома:


Запишем для полученных токов их мгновенные значения.

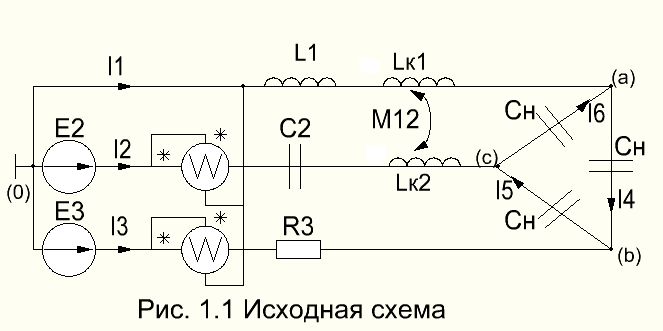

3.1. Составление баланса мощности для исходной схемы (рис.1.1).

Баланс мощности в комплексной форме представляется в виде:

где Sgen – суммарная комплексная мощность источников ЭДС:

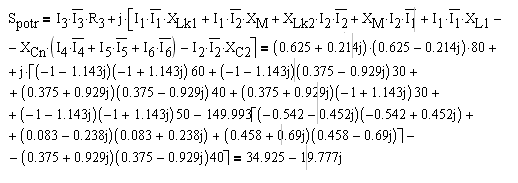

а Spotr – суммарная мощность потребителей:

3.2. Запишем показания ваттметров для исходной схемы (рис.1.1)













Построение векторной диаграммы.

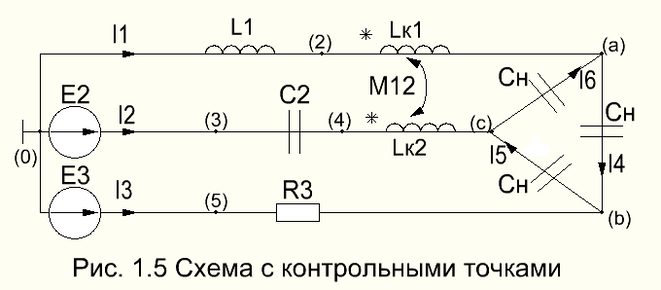

Для построения топографической векторной диаграммы токов и напряжений для исходной схемы (рис. 1.1) расставим на схеме контрольные точки и найдем их потенциалы:

Потенциалы точек первой ветви:



Потенциалы точек второй ветви:

Потенциалы точек третьей ветви:









Показательная форма для напряжений точек:



















Показательная форма для токов:




11
