Министерство образования Российской Федерации
НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра общей электроники
Лаборатоная работа №2
Исследование линейной электрической цепи постоянного тока
Выполнил:
Студент Тимофеев С.С.
| ОЦЕНКА | ||
| Выполнение | Защита | Общая |
Андреев А.А.
Группа РТС9-22
Дата 19.09.03
Проверил:
Преподаватель Афанасьев В.В.
Новосибирск 2003
Цель работы: Изучить методы экспериментального исследования распределе-ния токов и потенциалов в развлетвенной цепи при воздействии нескольких источников постоянного напряжения. Получить экспериментальное подтвер-ждение принципов суперпозиции и обратимости.
Этапы

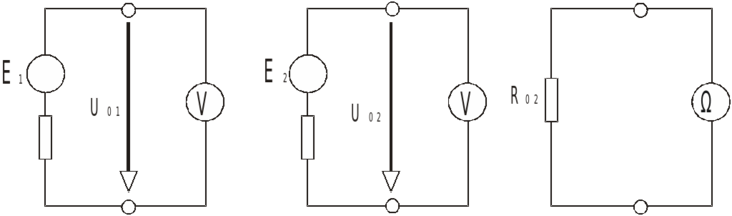

1. Определить значение сопротивления резисторов R1… R5 и напряжений холостого хода U01 и U02 (ЭДС E1=U01и E2=U02) источников.
Значения параметров элементов исследуемой цепи
| E1 | E2 | R01 | R02 | R1 | R2 | R3 | R4 | R5 |
| В | В | Ом | Ом | Ом | Ом | Ом | Ом | Ом |
| 11,2 | 8,1 | 12 | 0,5 | 72,9 | 408 | 48,1 | 92 | 137,7 |

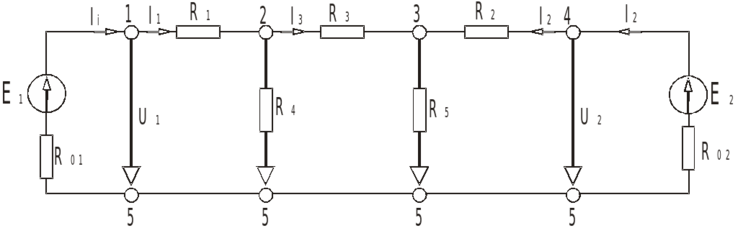

2. Найти распределение напряжений узлов (потенциалов) цепи.
Значения напряжений узлов и токов ветвей
| φ1 | φ2 | φ3 | φ4 | φ5 | Ι1’ | Ι2’ | Ι1 | Ι2 | Ι3 | Ι4 | Ι5 |
| В | В | В | В | В | мА | мА | мА | мА | мА | мА | мА |
| 11,2 | 5,4 | 4,3 | 8,1 | 0 |
3. Проверить справедливость принципа суперпозиции для цепи с двумя источниками напряжения.
I3=33мА
I3=-10мА
I3= I3+ I3 I3=23мА.
4. Проверить справедливость принципа взаимности (обратимости) для цепи с одним источником напряжения.
5. Определить значения параметров активного двухполюсника.
6. Найти линейную зависимость значений токов двух ветвей схемы.
