111Equation Chapter 1 Section 1Министерство науки и образования Российской Федерации

НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ

УНИВЕРСИТЕТ

Кафедра Электроники и Электротехники

Расчетно-графическое задание №2

Анализ линейной электрической цепи

при гармоническом воздействии

Выполнил:

Студент: Попкова К.И.

Группа: РТС9-22

Дата:

Проверил:

Преподаватель: Веселовский О.Н.

Новосибирск 2013

Содержание задания

1. Произвести разметку зажимов индуктивно связанных катушек.

Составить системы уравнений по законам Кирхгофа в дифференциальной форме для мгновенных значений и алгебраической форме для комплексных амплитуд.

2) Рассчитать токи в ветвях методом комплексных амплитуд. Записать мгновенное значение токов.

3) Составить баланс мощностей и определить показания ваттметров для исходной схемы.

4) Построить для исходной схемы топографическую диаграмму напряжений, совместив ее с векторной диаграммой токов.

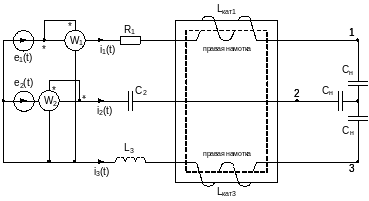

Исходная схема:

Дано:

e₁=84.85*sin(500t+180) B

e₂=42.43*sin(500t+120) B

R₁=300 Oм, L₃=1.2 Гн, C₂=5 мкФ

L_1К=0.6 Гн, правая

L_3К=0.8 Гн, правая

М(1-3)=0.6 Гн

С_Н=2.857 мкФ,

Соединение звезда

1. Разметка зажимов индуктивно связанных катушек.

Принципиальная электрическая схема с нагрузкой.

Комплексные сопротивления схемы.

X _L.кат1 = ω·L_кат1 = 300 Ом

X _L.кат3 = ω·L_кат3 = 400 Ом

X_M = ω·M = 300 Ом

Запишем Уравнения по законам Кирхгофа в дифференциальной форме для мгновенных значений в данной схеме:

Запишем уравнения Кирхгофа для комплексных амплитуд:

2) Рассчитаем токи в ветвях методом комплексных амплитуд.

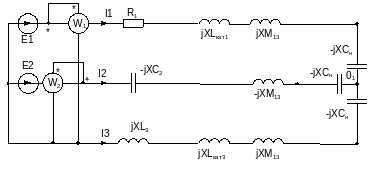

Для этого сделаем «развязку» индуктивных связей в цепи.

Принимаем потенциал ϕ₀ равным нулю, тогда получим следующее уравнение для узла 0₁:

Определив из уравнения потенциал узла «0₁ »

Можно рассчитать комплексы токов в ветвях схемы используя закон Ома:

Проверим по первому закону Кирхгофа:

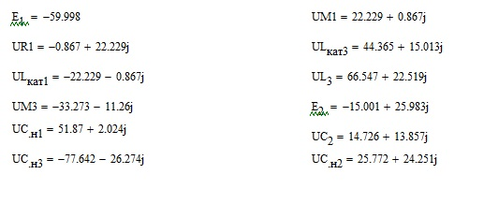

Запишем мгновенные значения токов и напряжений на элементах исходной схемы:

Мгновенные значения всех токов и напряжений:

3. Составим баланс мощностей:

S_{ист =} S_потр

Баланс активной мощности выполняется с погрешностью:

Баланс реактивной мощности выполняется с точностью:

Показания ваттметра:

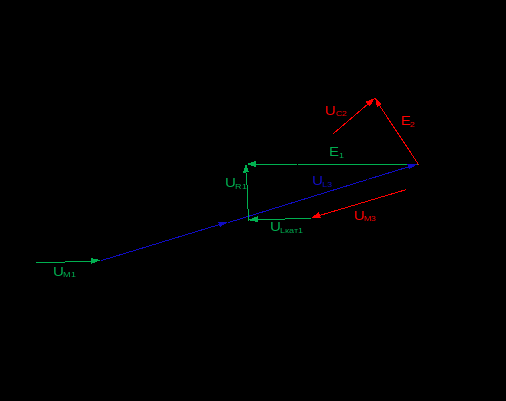

4. Построим топографическую диаграмму напряжений, совместив ее с векторной диаграммой токов.

Вывод:

Мною было выполнено расчетно-графической задание №2 по дисциплине «Теория Электрических Цепей». По мере выполнения задания я совершенствовала свои знания и навыки в решении задач методом комплексных амплитуд для вычисления токов, а так же в составлении систем уравнений по законам Кирхгофа в дифференциальной форме для мгновенных значений и алгебраической форме для комплексных амплитуд.

Я определила показания ваттметров для исходной схемы и построила для исходной схемы топографическую диаграмму напряжений с векторной диаграммой токов.

Выполнение данного задания было практически-полезным для меня, я укрепила свои знания полученные на занятиях по ТЭЦ.
