Московский Государственный Технический Университет

имени Н.Э. Баумана

Лабораторная работа №1

по курсу аэрогидромеханики

по теме

«Определение коэффициента лобового сопротивления профиля крыла методом импульсов»

Выполнил:

Проверила: Столярова Е.Г.

1. Модель обтекания тела.

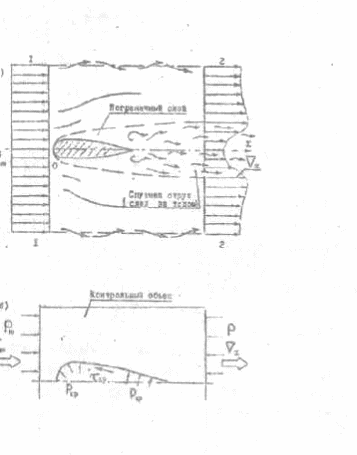

Д вумерное плоское обтекание крыла бесконечного размаха. Ось Х направлена 1-2, ось У вдоль 1-1 вверх.

Невозмущенный поток вдоль линии 1-1 характеризуется скоростью V_∞, статическим давлением p_∞, давлением торможения p₀.

Линия 2-2 пересекает след крыла, где скорость потока V_x и давление p – переменные величины.

При отдалении от крыла вдоль линии 2-2 давление принимает первоначальное значение невозмущенного потока.

Изменение количества движения газа в единицу времени на ось Х:

Примем во внимание уравнение расхода в установившемся движении:

перепишем

С другой стороны изменение импульса равно сумме внешних сил: Xa, касательное напряжение трения τ и результирующую силу от разности давлений в сечениях 1-1 и 2-2 .

На большом удалении от задней кромки крыла можно опустить.

Воспользуемся уравнением Бернулли:

Окончательно

1. Схема эксперимента

И змеряем разность давлений с помощью трубки Пито:

Тогда

1. Таблица расчета профиля скорости в возмущенной области

   K =	0,3		Сечение I (X = 20 мм)
   ρ∞ =	0,125		Y, мм	, мм	Vx, м/с	J
   b =	0,2		-10	178	29,23	0
   =	178		-9	178	29,23	0
   			-8	177	29,15	0,002805032
   ∑J =	0,9737		-7	176	29,07	0,005602107
   Сха =	0,009737		-6	175	28,98	0,008391157
   			-5	171	28,65	0,019465709
   			-4	164	28,06	0,03852059
   			-3	150	26,83	0,075288463
   			-2	131	25,08	0,121923173
   			-1	122	24,20	0,142491551
   			0	121	24,10	0,144709577
   			1	122	24,20	0,142491551
   			2	131	25,08	0,121923173
   			3	150	26,83	0,075288463
   			4	164	28,06	0,03852059
   			5	171	28,65	0,019465709
   			6	175	28,98	0,008391157
   			7	176	29,07	0,005602107
   			8	177	29,15	0,002805032
   			9	178	29,23	0
   			10	178	29,23	0

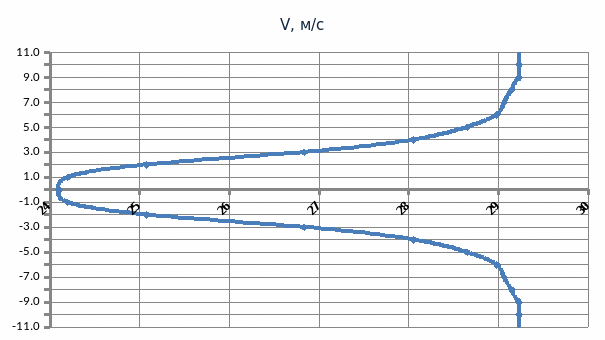

2. Построение профиля скорости в возмущенной области.
