что лишь немного превышает допуск 3-го класса.
Если бы мы пожелали обеспечить такую же точность при работе в один, проход то пришлось бы работать с очень малой подачей
,
где
После подстановки j = 500 кг/мм, Cp = 191 и λ = 0,8 (такое значение λ берем в соответствии с малым значением подачи, см. табл. 18), находим s = 0,02 мм/об.
Затем, что возможность устойчивой работы со столь малой подачей, при сколько-нибудь значительных припусках, находится под сомнением так же, как и применяемость всех выведенных формул. Поэтому приводимый расчет является до некоторой степени условным.
Время обработки 1 дм2 поверхности в один проход при подаче 0,02 мм/об равно [формула (30)]
мин.
При работе в два прохода с подачей 1 мм/об имеет суммарное время обоих проходов
мин.
Таким образом, работа в два прохода оказывается в 25 раз производительнее по машинному времени. При этом в обоих случаях обеспечивается одинаковая точность. Однако качество поверхности, очевидно, получится различным. Если снизить значение подачи при втором проходе, то чистота поверхности улучшится; однако время обработки при этом возрастет. Если кроме машинного времени учесть и вспомогательное, то повышение производительности при переходе к работе в два прохода, очевидно, окажется меньшим. Однако в данном случае при уточнении ε = 57,5 обработка в два прохода, даже при учете всех этих соображений, все же, очевидно, окажется целесообразно.
Если уточнение не велико, то работа в один проход часто оказывается целесообразной, в особенности, если учесть упрощение технологического процесса и сокращение вспомогательного времени.
Сделаем еще два замечания, относящиеся к расчету погрешностей размеров.
1. Мы считаем, что стальные заготовки, для которых определяются погрешности, сделаны из однородного и одного и того же материала, свойства которого характеризуются коэффициентом σB.
Если материал заготовок различный, то при расчете это обстоятельство необходимо учитывать. Это можно сделать, прибавляя к значению погрешности заготовки, как мы ее определяли раньше (обозначим ее здесь ), еще слагаемое, учитывающее отступление значения Cp от того, которое принимается при расчетах (Cp0); находим это добавочное слагаемое
где z – припуск на обработку.
Отклонение механических свойств материала от нормальных мы учитываем, как снятие дополнительного слоя материала. При расчете погрешности следует вводить приведенную погрешность заготовки
Например, если бы при мм и Cp0 = 191 для некоторых заготовок или в некоторых местах одной и той же заготовки значение Cp равнялось 150 вместо вводимого в расчет Cp0 = 191, при припуске z = 5 мм, то
мм;
мм.
Такие значения Δзаг учитывает влияния как погрешности (размеров) заготовки, так и отступление ее твердости от принятой при расчетах.
2. Мы считали жесткость системы при первом и втором проходах одинаковой. На самом деле при втором проходе, после снятия меньше. Изменение жесткости вала пропорционально D4. Например, при снятии слоя 5 мм (по диаметру) с заготовки, имеющей D = 80 мм, получаем уменьшение ее жесткости в = 1,3 раза. Жесткость системы, очевидно, уменьшится меньше, так как жесткость станка остается неизменной. Учитывая, что при обработке, когда только и требуется обеспечение высокой точности расчетов, снимаются малые расчетов целесообразно вводить лишь в немногих случаях.
2. Погрешность формы
Неточность формы называется упругими отжатиями в двух случаях:
1) когда погрешность заготовки (Δзаг) различна в различных местах ее поверхности: заготовка, например, некруглая или конусная;
2) когда жесткость системы изменяется на протяжении одного прохода (погрешность в продольном сечении) или одного оборота (погрешность в поперечном сечении).
Например, при обтачивании вала в центрах деталь может получать различные формы в продольном сечении. Если бабки станка жесткие, а деталь имеет малую жесткость, то ее форма получится такой, как показано на рис. 1, а («бочкообразность»), если же, наоборот, деталь жесткая, а бабки нежесткие, то получится форма фиг. 139, б («корсетность»).

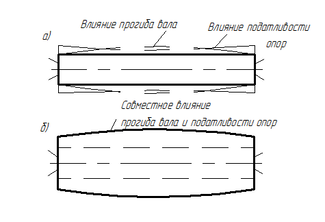

Рис.1. Зависимость формы обточенного вала от жесткости суппорта и бабок
Величину отступлений от правильной, цилиндрической формы можно определить, рассчитывая жесткость системы в различных точках по длине.
Пример 3. Определить погрешности формы
гладкого вала, обточенного начисто в один проход при следующих условиях (рис. 2, а).
Диаметр вала | D = 150 мм | |||
Длина | L = 2000 мм |
Жесткость узлов станка, суппорта и обеих бабок одинаковая
кг/мм,
откуда податливость
мк/кг
Режим резания: v = 200 м/мин, t = 1 мм, s = 0,25 мм/об. Резец из сплава Т15К6.
Обрабатываемый материал – сталь 45 (σB = 60 – 70 кг/мм2).
Рис. 2. Форма вала, обточенного в центрах (к примеру 3).
Полагая A = x, B = L – x, податливость станка в точке с абсциссой x
Усилие резания, согласно нормативам МСС, Pz = 60 кг, откуда при λ = 0,50 Py = 30 кг.
Теперь мы можем определить деформации станка (yc), отнесенные к точке приложения усилия резания, а по ним – погрешность в диаметре Δс = 2yc
Производим вычисления по этой формуле и находим значения Δс для различных x.
Заметим еще, что в условиях рассматриваемой задачи отжатия в точках, равноотстоящих от концов вала, равны.
x, мм | 0 | 250 | 500 | 750 | 1000 |
2000 | 1750 | 1500 | 1250 | ||
Δс, мк | 24 | 21 | 19 | 18 | 18 |
Прогиб вала (yв) в точках приложения нагрузки, при натружении в различных местах по длине, можно определить по формуле сопротивления материалов
Полная E = 2·104 кг/мм2, J = 0,05; D4 = 0,05·1504 = 0,25·108 мм4, Py = 30 кг и удваивая полученные значения прогибов, находим погрешность в диаметре, обусловленную деформациями вала
мм.
Производим вычисления по этой формуле, переводя получаемые значения в микроны,
x, мм | 0 | 250 | 500 | 750 | 1000 |
2000 | 1750 | 1500 | 1250 | ||
Δв, мк | 0 | 4 | 11 | 18 | 20 |
Суммируя погрешности Δс и Δв, находим общую погрешность, обусловленную упругими деформациями технологической системы,
x, мм | 0 | 250 | 500 | 750 | 1000 |
2000 | 1750 | 1500 | 1250 | ||
Δу.д, мк | 24 | 25 | 30 | 36 | 38 |
По этим данным можно построить график, показывающий изменение сечения вала по его длине (рис. 2, б).
Литература:
Соколовский А.П. Научные основы технологии машиностроения МАШГИЗ М-Л, 1956 г. (стр. 240-250)
