Текст из файла (страница 5)

b/ a = 10 / 3 = 3,333, r/ a = 10/3 =3,333, по которым находят условные ЧАСТНЫЕ коэффициенты облученности для прямоугольника ’.

3.По полученным соотношениям b/a и r/ a находят

по таблице (1) или по графикам (2а) и (2б) значение ’ :

по b/ a = 3,333, r/ a =3,333 - ’ = 0,0326 .

4.Для Варианта а ПОЛНЫЙ коэффициент облученности  равен

 = 4’(b/ a ; r/a) = 4’ = 4 . 0,0326 = 0, 1304

5. Величины e_пр равна

0,655

6. Рассчитываем критическую плотность q_кр по формуле:

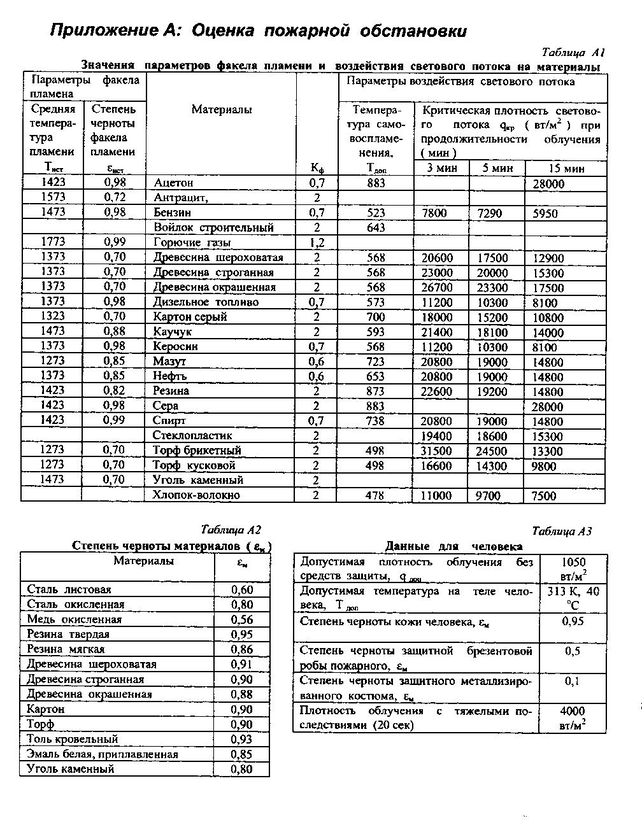

= 16680 Вт/м². В табл.А1 для шероховатой древесины видим, что рассчитанное значение

q_кр = 16680 Вт/м² попадает в интервал q_кр = 17500 с возгоранием через 5 минут и q_кр = 12900 с возгоранием через 15 минут.

После применения линейной интерполяции более точно время возгорания второго штабеля произойдет примерно через ≈ 7 мин

ОТВЕТ: переброс пламени на соседний штабель произойдет через 7 мин

Таблица (1) значений частного коэффициента облученности ’

	r/a=1	2	3	4	5	6	7	8	9	10
b/a=1	0,083333	0,032047	0,015942	0,009367	0,006123	0,004302	0,003183	0,002449	0,001941	0,001576
2	0,108976	0,051208	0,028063	0,017297	0,011602	0,008278	0,006185	0,004789	0,003813	0,003106
3	0,117029	0,060682	0,035892	0,023243	0,016086	0,011712	0,008871	0,006934	0,005559	0,004551
4	0,120316	0,065495	0,040706	0,02743	0,019548	0,014534	0,011176	0,008833	0,007141	0,005883
5	0,121939	0,068149	0,043704	0,030325	0,022142	0,016781	0,013097	0,01047	0,00854	0,007085
6	0,122849	0,069734	0,045639	0,03234	0,02407	0,018543	0,014669	0,011855	0,009755	0,008151
7	0,123408	0,070744	0,046937	0,033768	0,025508	0,019918	0,015942	0,013014	0,010799	0,009087
8	0,123776	0,071425	0,047842	0,034802	0,026592	0,020993	0,016971	0,013977	0,011687	0,009899
9	0,12403	0,071902	0,048493	0,035569	0,02742	0,021839	0,017804	0,014776	0,012441	0,010602
10	0,124212	0,07225	0,048976	0,03615	0,028063	0,022511	0,018481	0,015439	0,013079	0,011207

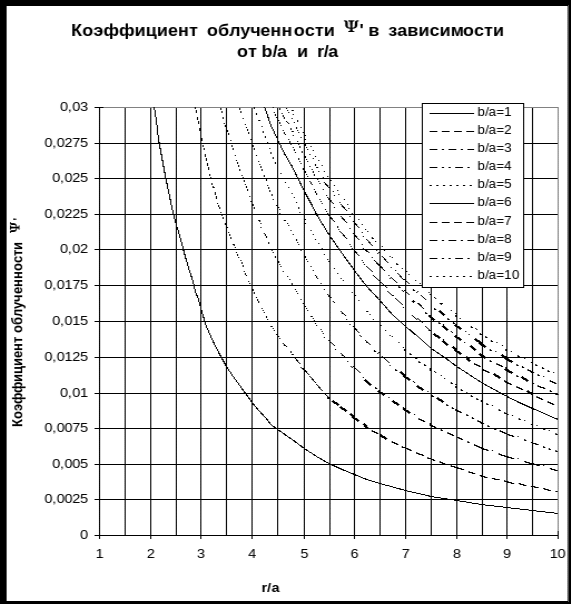

График (2а) для определения величины

частного коэффициента облученности ’

в диапазоне значений от 0 до 0,03

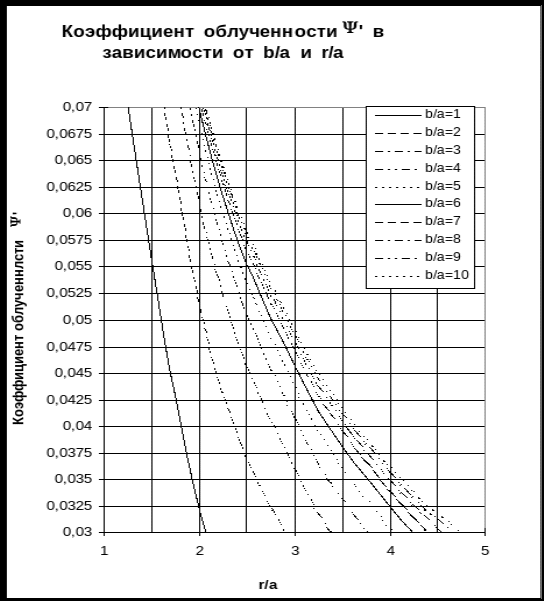

График (2б) для определения величины

частного коэффициента облученности ’

в диапазоне значений от 0,03 до 0,07

Защита от взрывов и оценка взрывоопасной обстановки.

1. ОЦЕНКА ПОСЛЕДСТВИЙ ВЗРЫВА.

Вся совокупность задач по проведению расчетов может быть разделена на две группы: - (1)задачи прогнозирования последствий взрыва по заданному количеству ВВ и - (2) задачи определения количества ВВ по заданным последствиям взрыва.

(1)Задачи прогнозирования соответствуют ситуации, когда взрыва еще не было, т.е. требуется рассчитать показатели, характеризующие будущий взрыв. В таких задачах в качестве исходных данных обычно используются сведения о количестве ВВ и об условиях взрыва. При этом в результате расчетов должны быть (1а)получены значения параметров ударной волны (или других поражающих факторов) на заданном расстоянии от места взрыва (прямая задача), или (1б)определено расстояние от места взрыва, на котором параметры ударной волны будут иметь заданное значение (обратная задача).

(2)Задачи определения исходных характеристик ВВ по результатам взрыва обычно приходится решать при расследовании и анализе причин аварийных взрывов. В этих задачах известны условия взрыва, место взрыва и степень разрушений по мере удаления от его эпицентра. В результате решения должно быть определено количество взорвавшегося вещества. Для расчетов в этих задачах используются те же функциональные зависимости между степенью повреждения, количеством ВВ и расстоянием от места взрыва, что и при решении задач прогнозирования.

В ходе расчетов используются следующие показатели:

-вид и количество взрывчатого вещества (ВВ);

-условия взрыва;

-расстояние от места взрыва до места оценки его последствий;

-параметры ударной волны;

-степень повреждения (разрушения) зданий, сооружений, техники или степень поражения людей.

. Далее будут рассматриваться только приближенные методы проведения расчетов, связанные с наиболее распространенными типами взрывов конденсированных ВВ и ГВС в открытом, не замкнутом пространстве. Из числа поражающих факторов взрыва будет рассматриваться только воздушная ударная волна.

2. РАСЧЕТНЫЕ СООТНОШЕНИЯ ИСПОЛЬЗУЕМЫЕ ПРИ РЕШЕНИИ ЗАДАЧ.

2.1. Тротиловый эквивалент массы ВВ.

Количество взрывчатого вещества или его массу М_ВВ при проведении расчетов выражают через тротиловый эквивалент М_Т. Тротиловый эквивалент представляет собой массу тротила, при взрыве которой выделяется столько же энергии, сколько выделится при взрыве заданного количества конкретного ВВ. Значение тротилового эквивалента определяется по соотношению:

M_T = k M_BB (1)

где: M_BB - масса взрывчатого вещества;

k - коэффициент приведения взрывчатого вещества к тротилу (см. таблицу Б1).

Таблица Б1

Значения коэффициента k приведения взрывчатого вещества к тротилу

ТНРС - Тринитрорезорцинат свинца

Выражение (1) составлено для взрыва, при котором ударная волна распространяется во все стороны от точки взрыва беспрепятственно, т.е. в виде сферы. Очень часто на практике взрыв происходит на некоторой поверхности, например, на земле. При этом ударная волна распространя­ется в воздухе в виде полусферы.

Для взрывов на абсолютно твердой поверхности вся выделившаяся при взрыве энергия распространяется в пределах полусферы и, следовательно, зна­чение массы взрывающегося вещества как бы удваивается (в определенных случаях можно говорить о сложении прямой и отраженной волны).

Для взрыва на не абсолютно твердой поверхности, например, часть энергии расходуется на образование воронки. Учет этого расхода выполняется с помощью коэффициента η, значения которого приве­дены в таблице 2. Чем меньше подстилающая поверхность позволяет зат­рачивать энергию на образование воронки, тем ближе значение коэффици­ента η к 1. Другой предельный случай соответствует ситуации, когда подстилающая поверхность беспрепятственно пропускает энергию взрыва, например при взрыве в воздухе. В этом случае значение коэффициента равно η = 0.5.

С учетом изложенного значение M_T в общем случае определяется по формуле:

M_T = 2 η k M_ВВ (2)

Выражение (2) для взрыва в воздухе, то есть при η = 0.5, принимает вид (1).

Таблица Б2

Значения коэффициента η , учитывающего характер подстилающей поверхности

Тротиловый эквивалент при взрыве ГВС

При расчете тротилового эквивалента для ГВС

M_T = 2 k η M_В где (2а)

M_В - масса вещества, взрывающегося в составе облака ГВС, кг;
